手动螺旋式管虎钳夹持工装结构设计

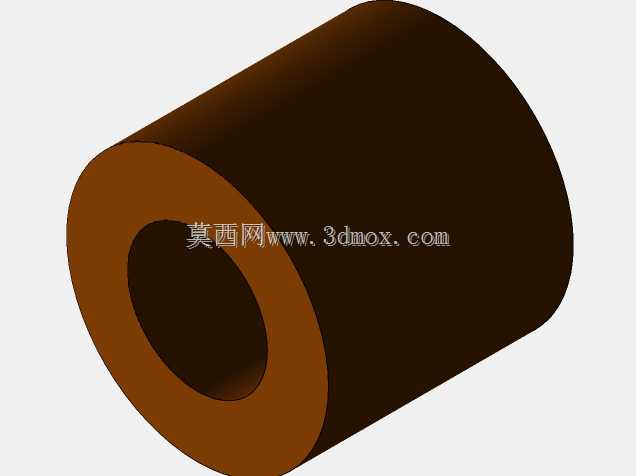

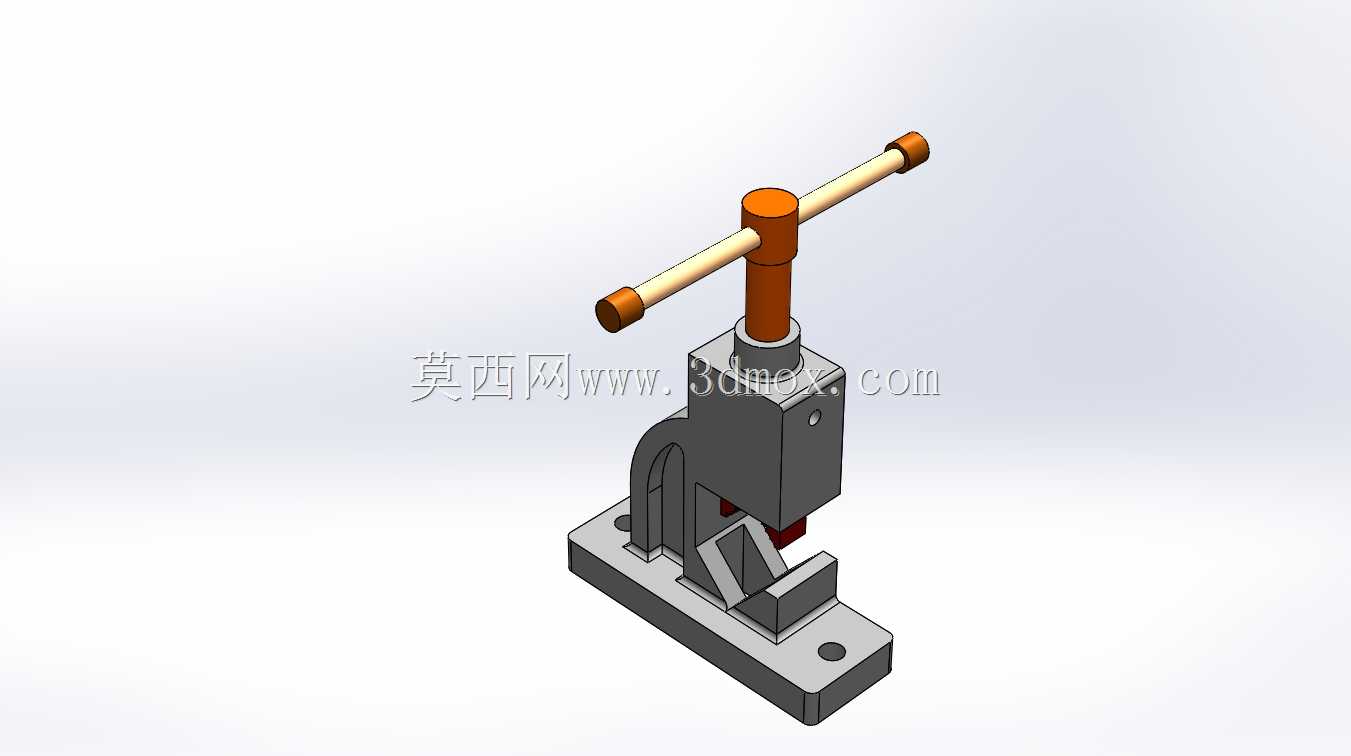

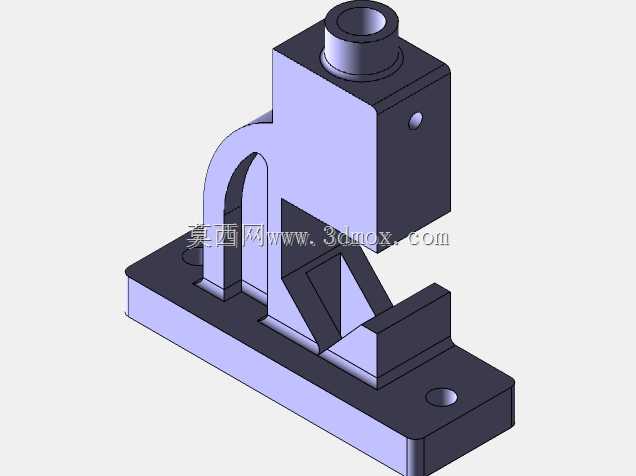

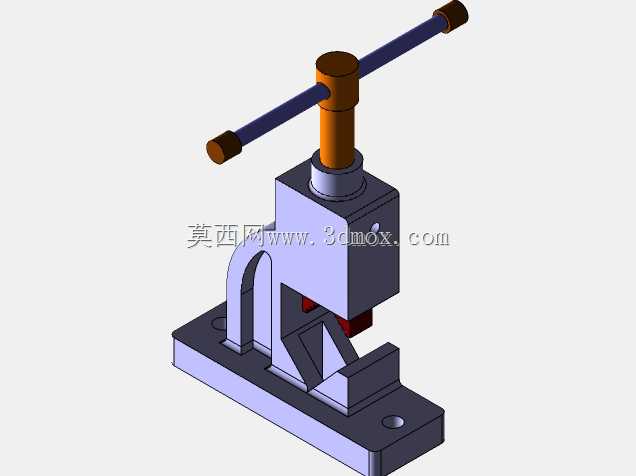

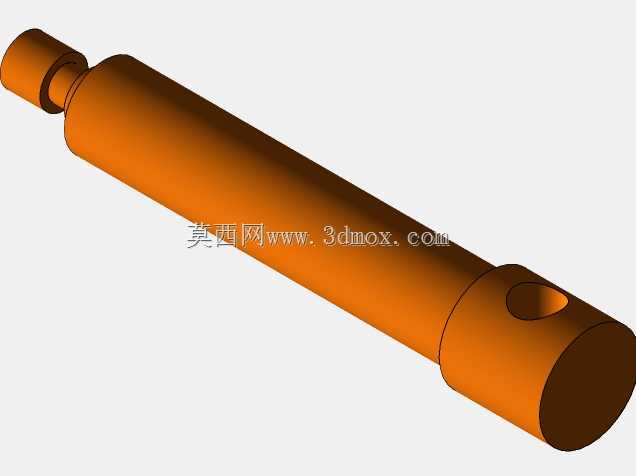

在管道预制、五金维修、小型零件机加工的现场作业场景里，这类手动螺旋管虎钳是工位上出镜率极高的夹持类工装，和普通平口钳的功能边界有明显区分，它的核心定位是针对圆形管件、小型轴类零件完成稳固装夹，方便操作人员开展套丝、切割、打磨、修配等工序作业。从结构设计逻辑来看，这套虎钳采用了最成熟的螺旋进给夹紧方案，顶部的T型操作杆直接和夹紧螺杆做刚性连接，操作人员转动手柄时，螺杆会带动活动压块沿垂直方向做直线进给，配合底座上的V型定位支撑结构，能够自适应不同直径的圆形工件，装夹时不会出现工件打滑、偏转的问题，相比偏心夹紧、杠杆夹紧的结构，螺旋传动的自锁特性可以保证装夹状态不受作业振动影响，长时间夹持也不会出现松脱风险。底座部分设计了两个对称的安装通孔，安装边界需要匹配工作台的T型槽或者预留螺栓孔位，安装时要保证底座支撑面和工作台面完全贴合，避免装夹受力时出现工装翘曲，影响夹持精度。整体结构没有复杂的传动组件，活动压块和固定V型座的夹持面都做了局部加厚处理，长期受夹紧力作用也不会出现塑性变形，日常维护只需要定期给螺杆传动副涂抹润滑脂，就能保证操作手感顺畅，不会出现卡滞、咬死的问题。在实际选型适配的时候，要注意这类手动虎钳的夹持行程范围，它更适合小直径管件、小型异型零件的轻量装夹作业，不适合大吨位的强力切削装夹场景，作业时施加在操作杆上的力不要超过结构设计的许用值，避免螺杆出现弯曲变形。从建模细节来看，各个零件的配合公差都做了合理预留，螺杆和导向孔的间隙配合既保证了进给顺畅，也不会出现过大的旷量，活动压块的导向槽和机身立板的配合面做了等距限位，夹紧过程中压块不会出现偏摆，保证夹持力能够均匀作用在工件表面，不会把薄壁管件夹变形。很多现场作业人员会根据自己的使用习惯，在夹持面加装铜质软钳口，用来装夹表面精度要求高的工件，这套结构的压块和V型座都预留了软钳口的安装位置，不需要额外做结构改装就能适配，实用性很强。
