ArduinoNano车载安装固定支架结构设计

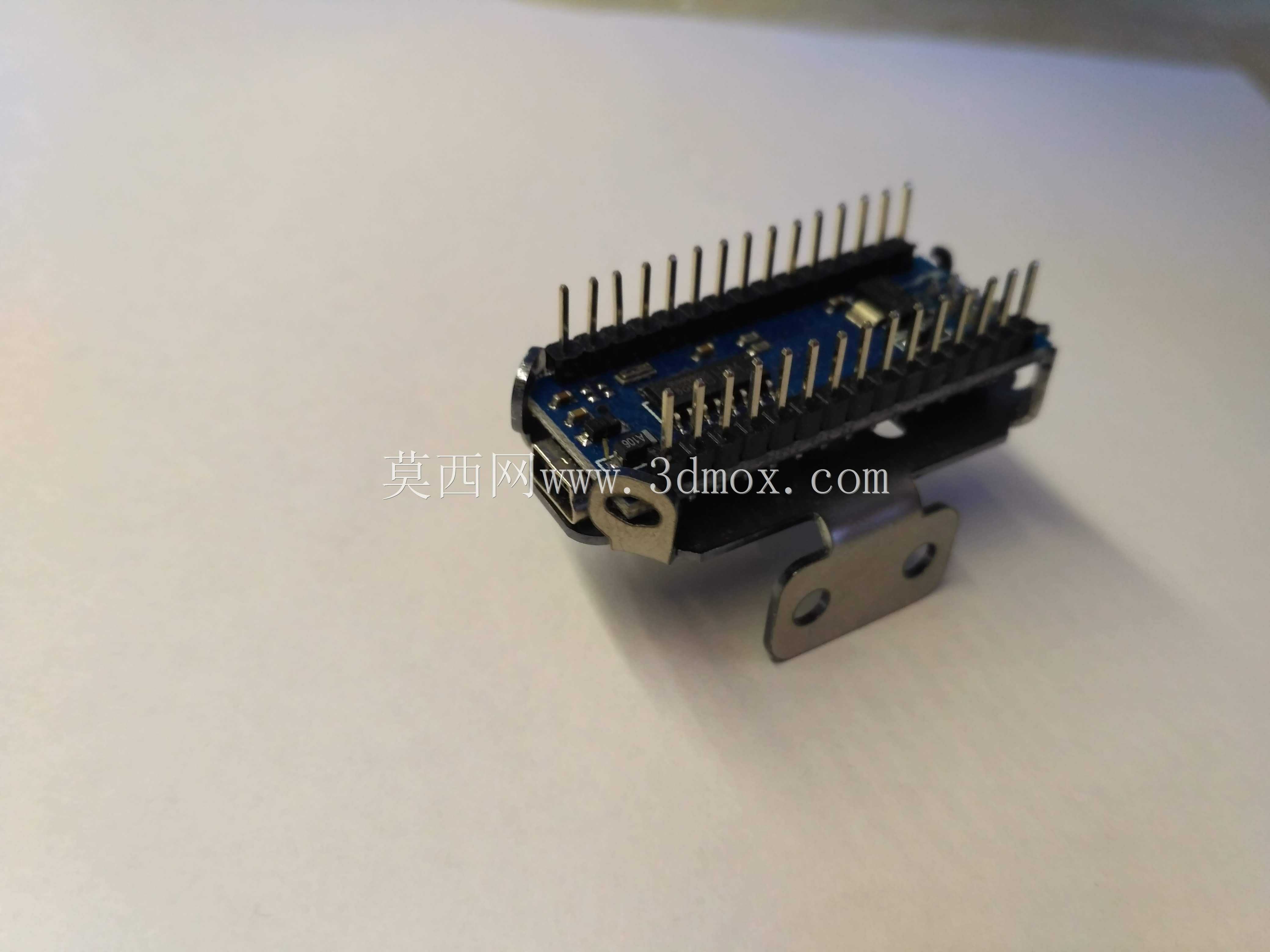

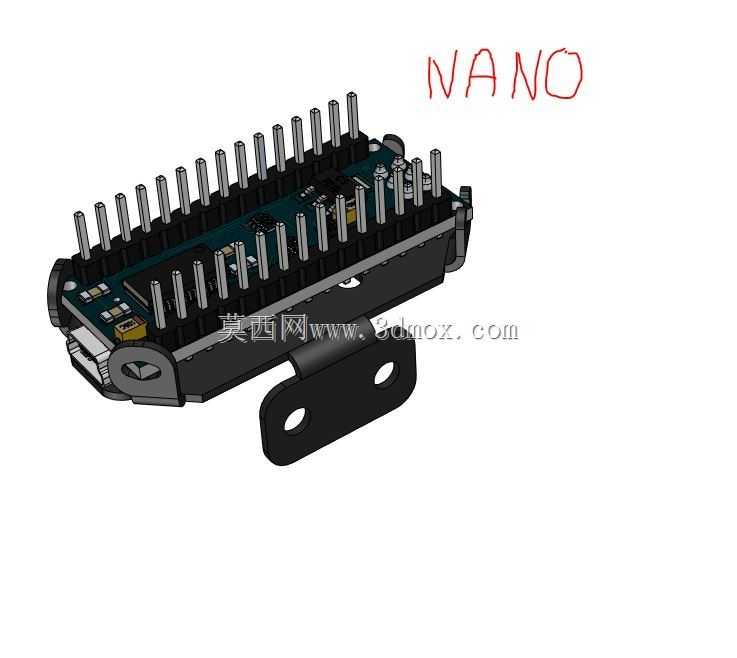

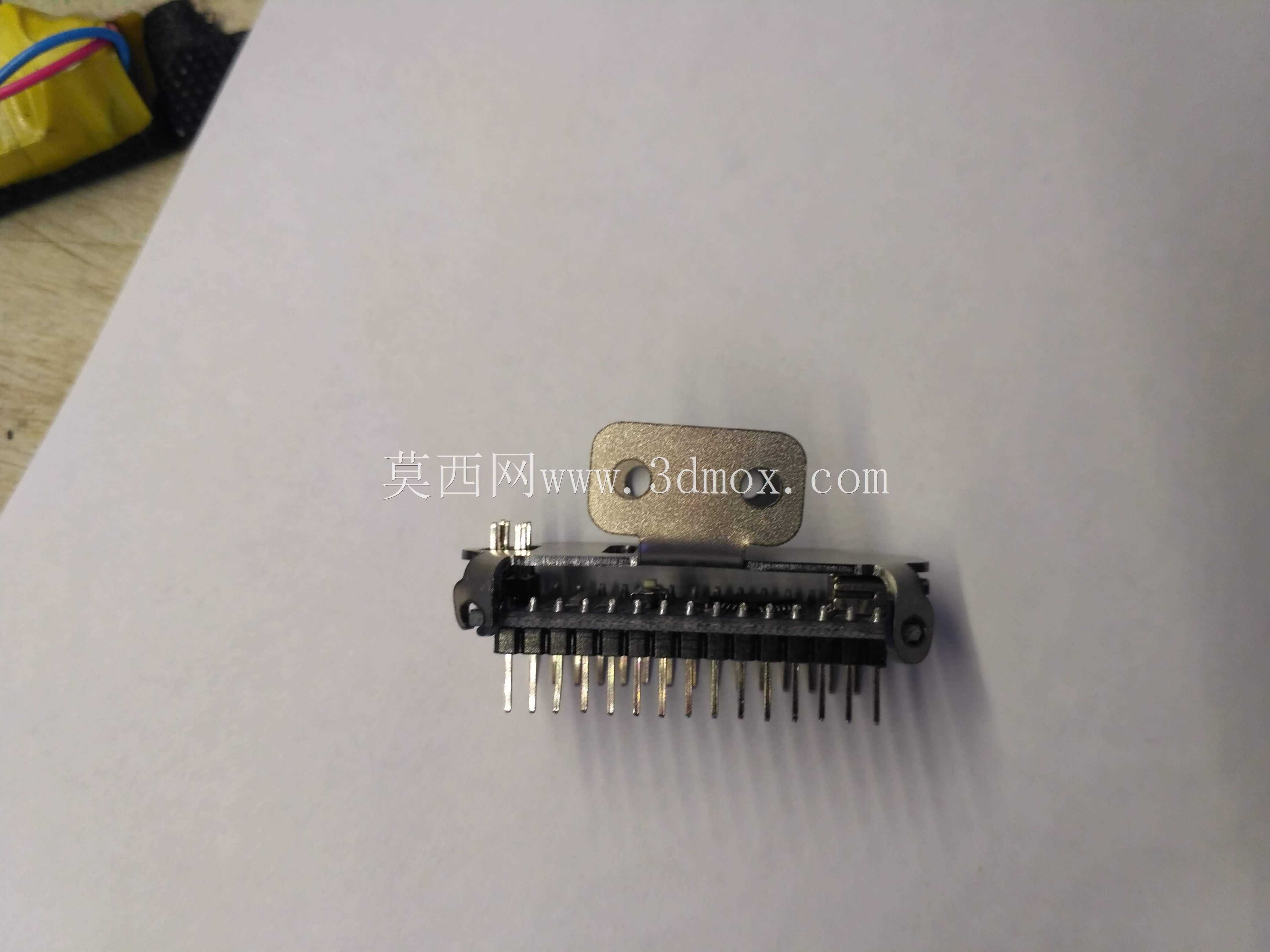

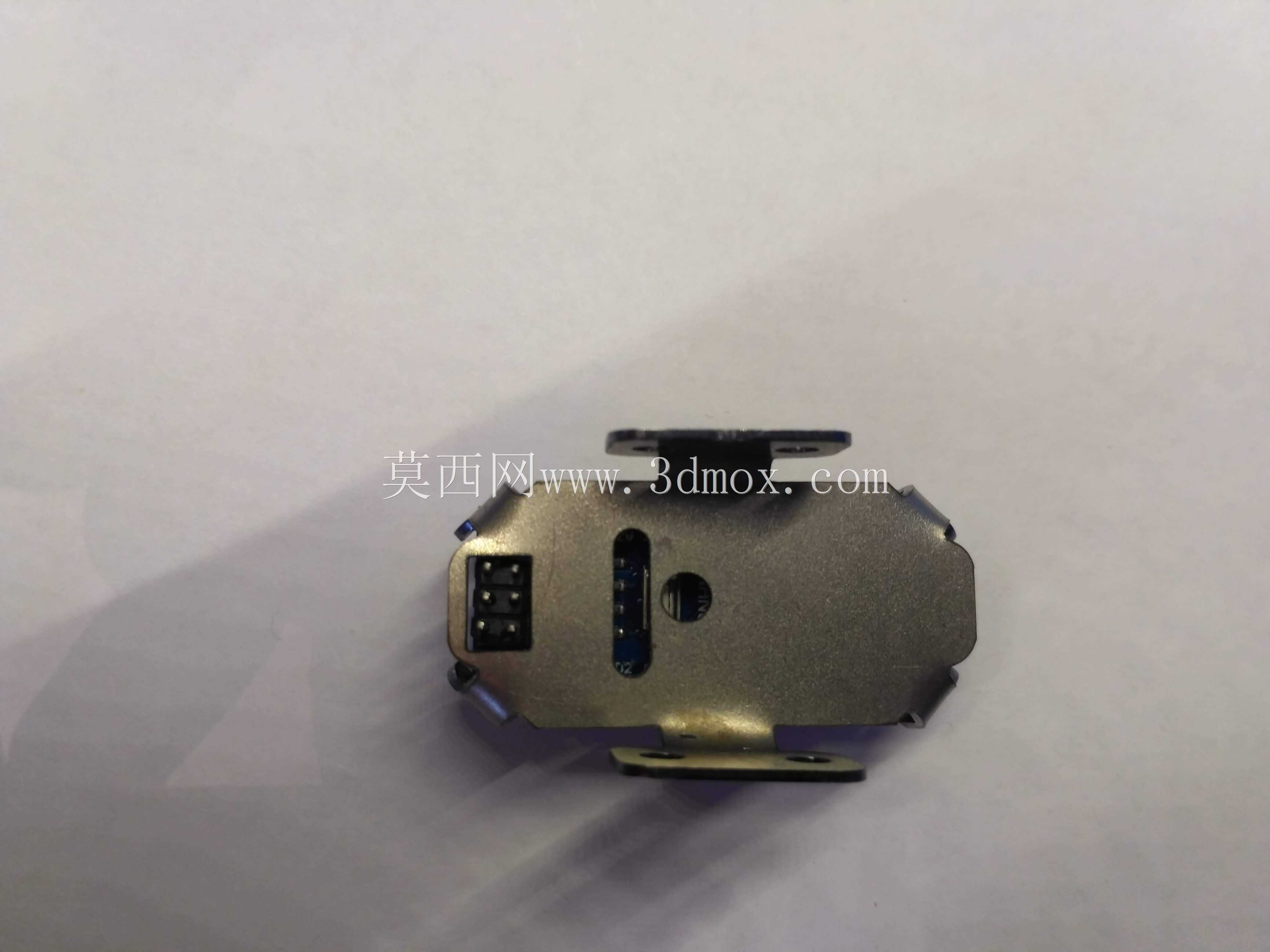

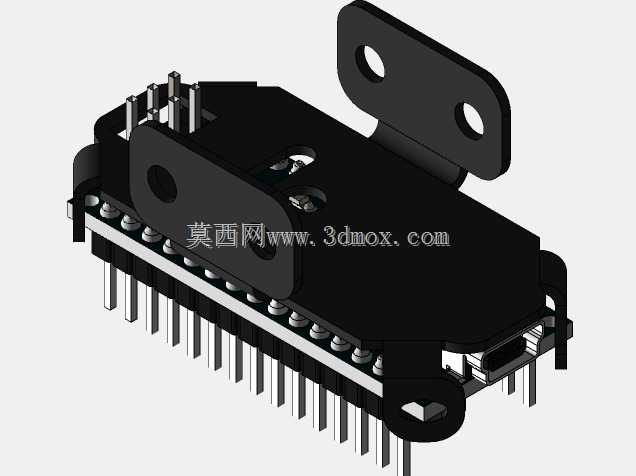

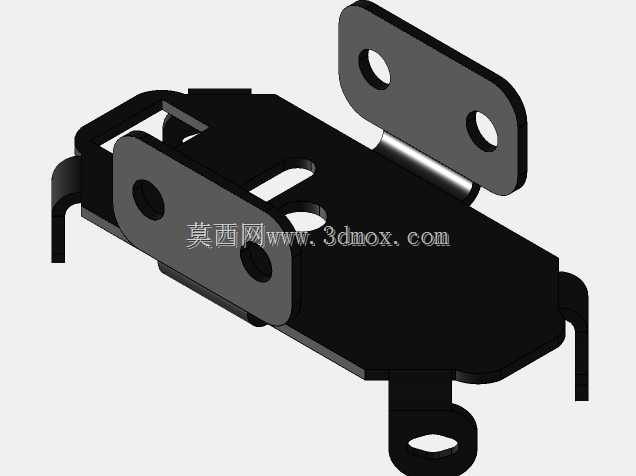

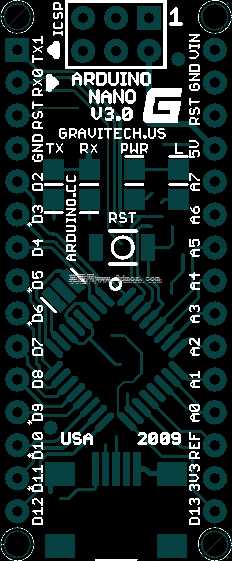

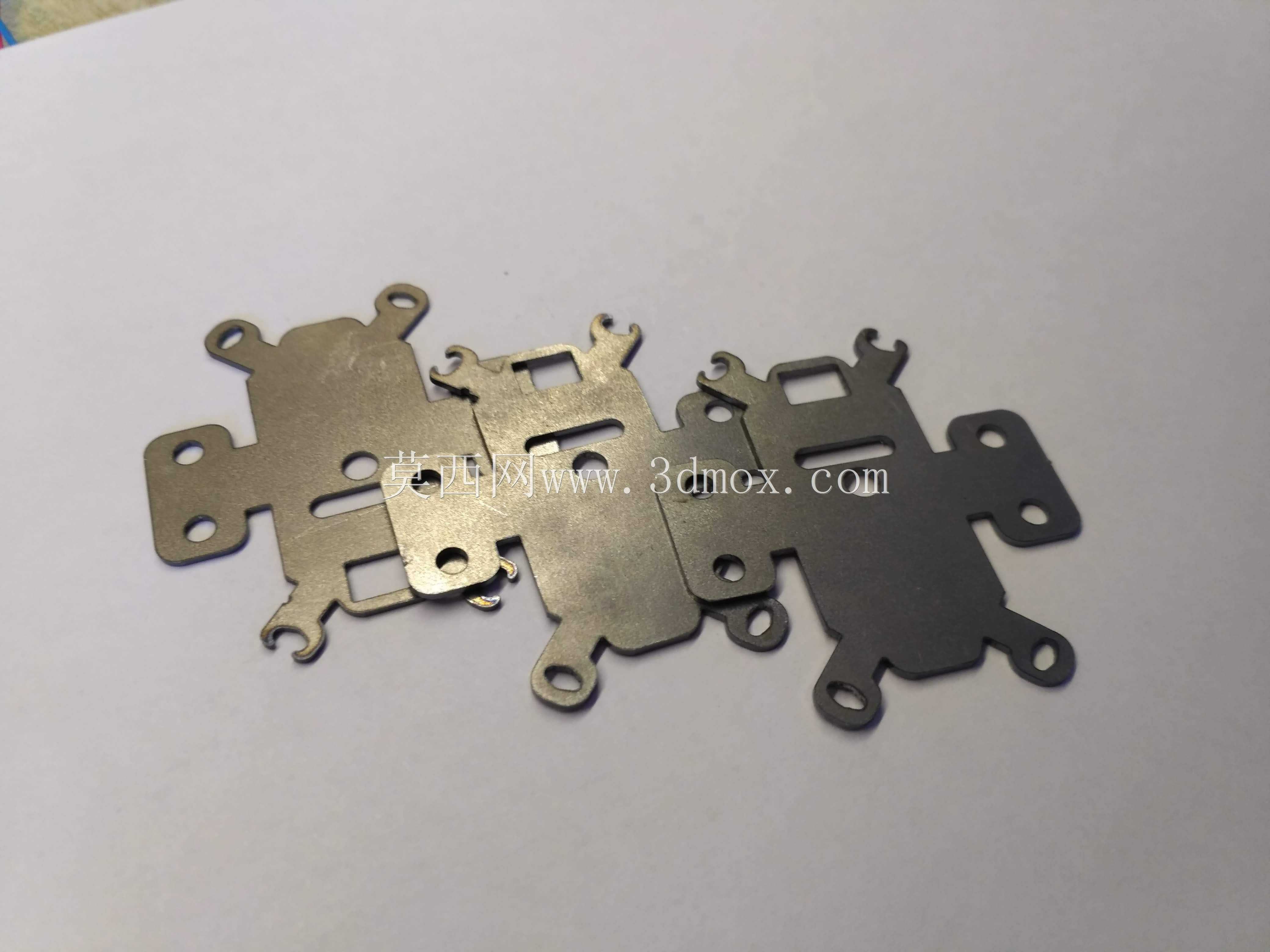

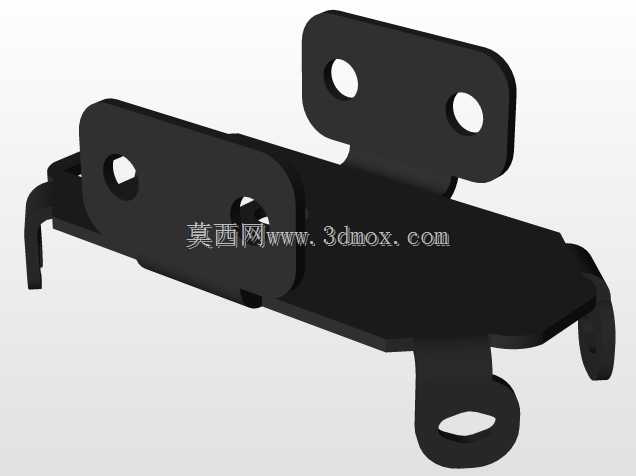

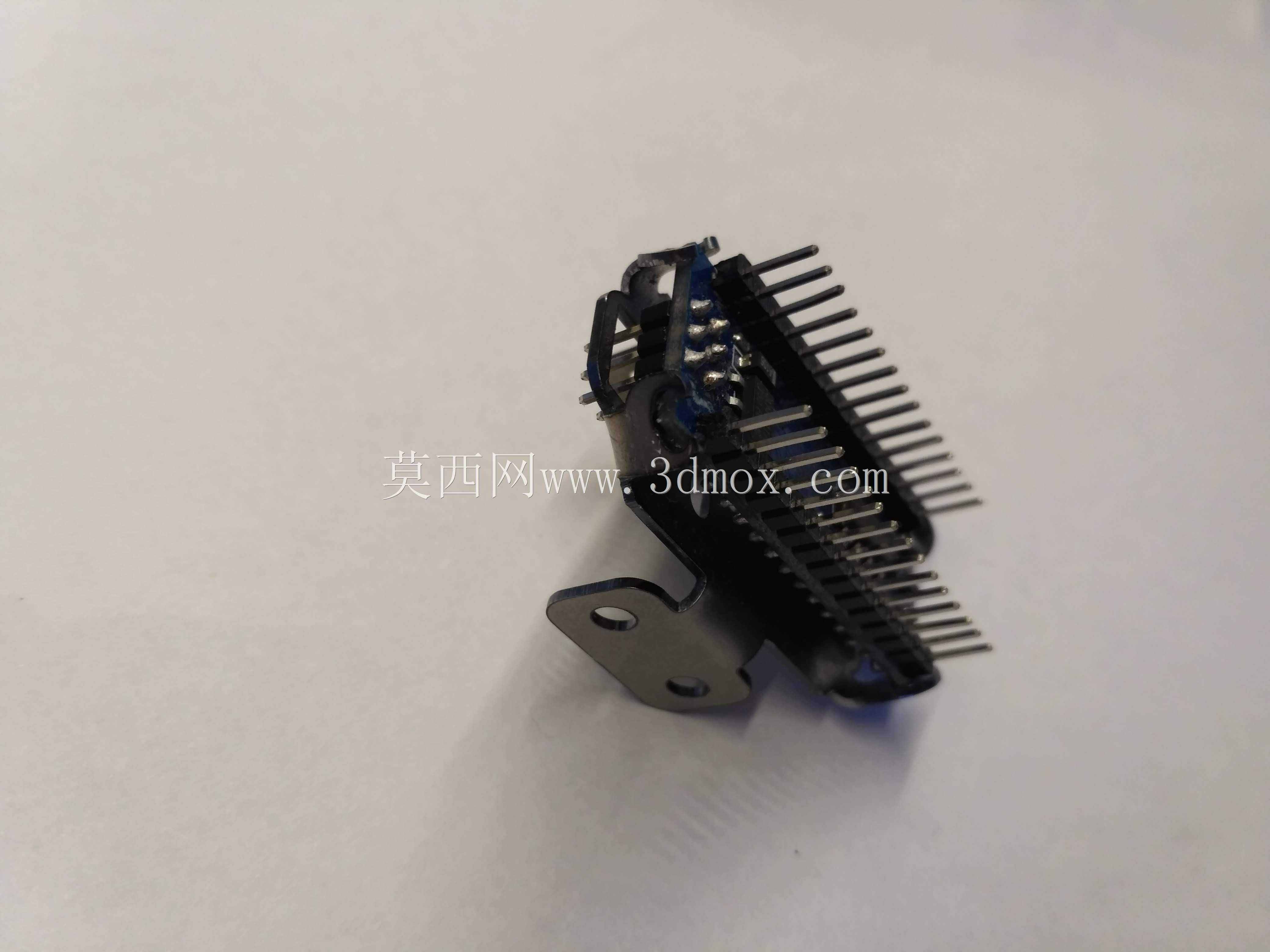

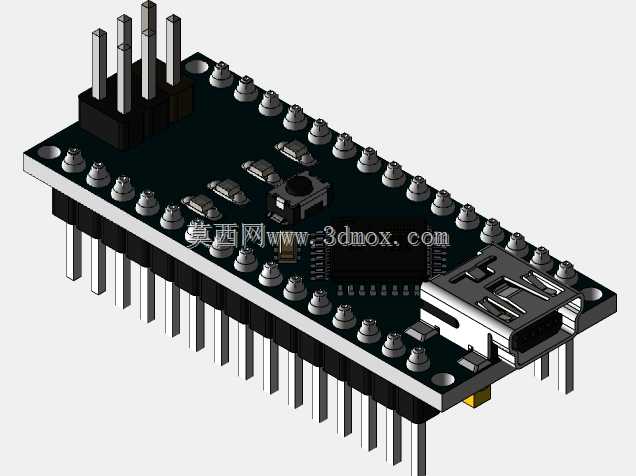

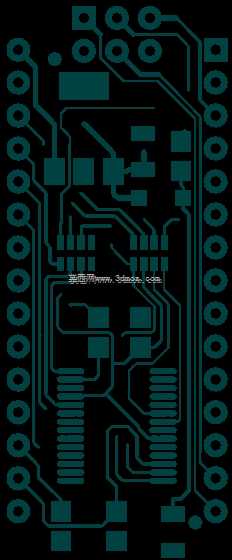

在小型移动载具的电控改装场景中，开源控制板的固定一直是容易被忽略却直接影响运行稳定性的细节，Arduino Nano作为常用的微型控制核心，常被用于小型智能车、模型载具、便携检测设备的控制单元搭建，常规的双面胶粘接、扎带捆绑固定方式，在载具运行产生持续振动、遇到温湿度变化时，很容易出现板件移位、引脚受力变形、接口松脱的问题，严重时会直接导致控制信号中断，影响整套设备的正常运行。这款安装支架正是针对这类场景设计的专属固定结构，采用1mm厚度的金属钣金弯折成型，整体结构分为板件承托区与安装固定区两个功能部分。承托区的轮廓完全匹配Arduino Nano板的外边界，预留了排针的避让空间，不会干涉板件上下两侧排针的接线操作，板件放入承托区后，侧边的限位结构可以卡住PCB的边缘，避免横向窜动，不需要额外在PCB上打孔，不会破坏原有板件的线路结构。下方的固定支脚采用弯折成型的结构，设置了两个标准安装孔，孔位间距适配常用的载具安装梁、型材安装面的孔距规格，安装时可以通过螺丝直接将支架固定在载具的预设安装位上，支脚的弯折高度经过测算，刚好让PCB底部与安装面留出足够的间隙，避免板件底部焊点直接接触金属安装面造成短路，同时也给板件底部的走线留出了操作空间。设计过程中优先考虑了钣金加工的工艺可行性，所有弯折处都预留了合理的折弯半径，没有过小的锐角结构，不需要额外开模，采用常规的激光切割加钣金弯折工艺即可完成加工，加工成本低，适合小批量改装场景使用。支架的整体外形紧凑，不会占用过多的安装空间，安装后控制板的所有接口都处于可操作状态，不需要拆卸支架就能完成接线、程序烧录等日常操作，金属材质的支架还能起到一定的散热辅助作用，帮助控制板在持续运行时散出工作热量，提升长时间运行的稳定性。在实际安装测试中，将固定好控制板的支架安装在小型轮式模型载具上，经过持续的颠簸运行测试，板件没有出现移位，接线端没有出现松脱，相比传统的粘接固定方式，抗振动性能有明显提升，同时拆卸维护也更加方便，只需要松开固定螺丝就可以整体取下控制板，不需要反复清理粘接残留的胶痕。
