回转式多工位钻孔夹具结构设计

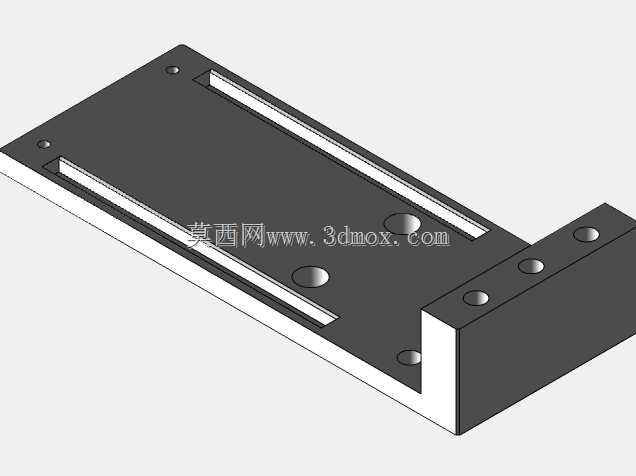

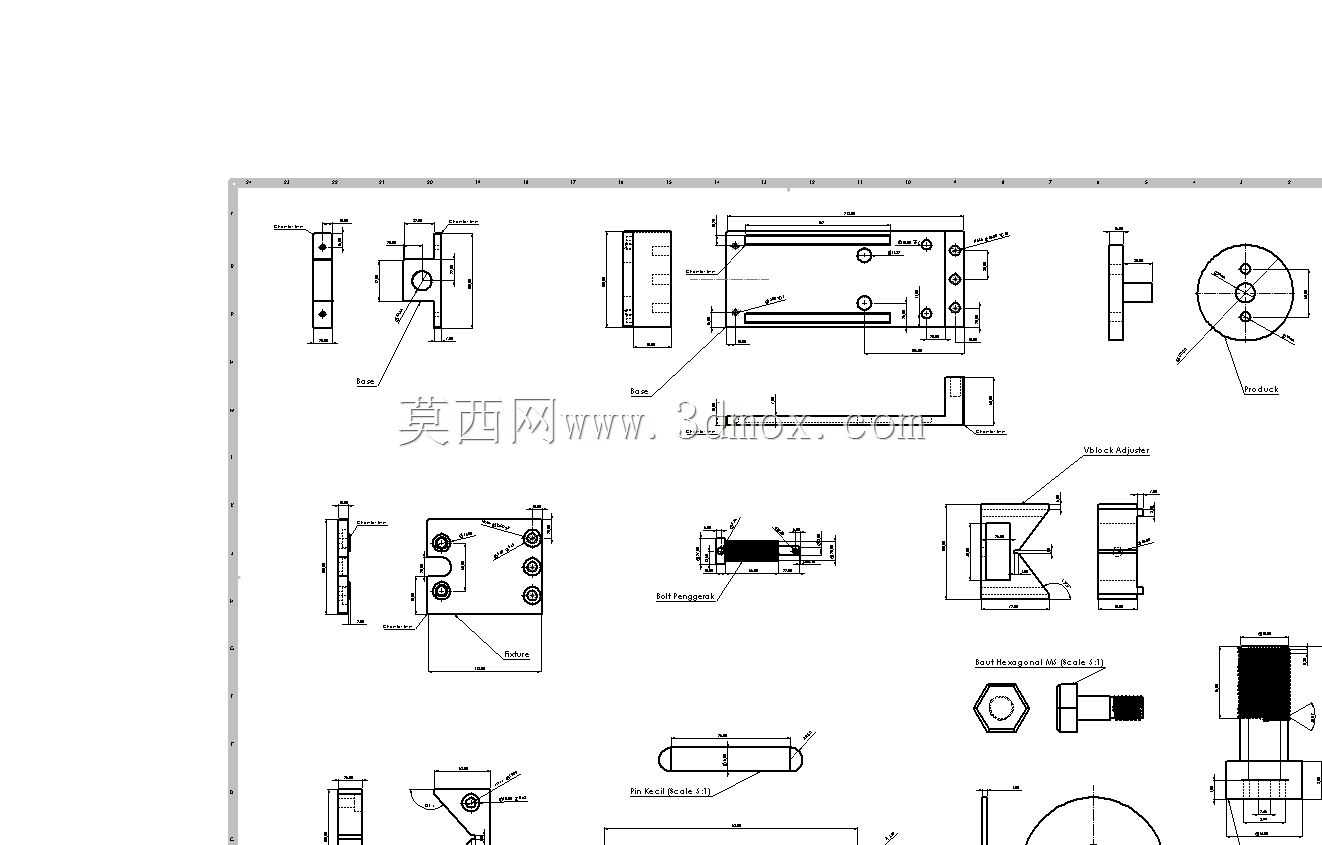

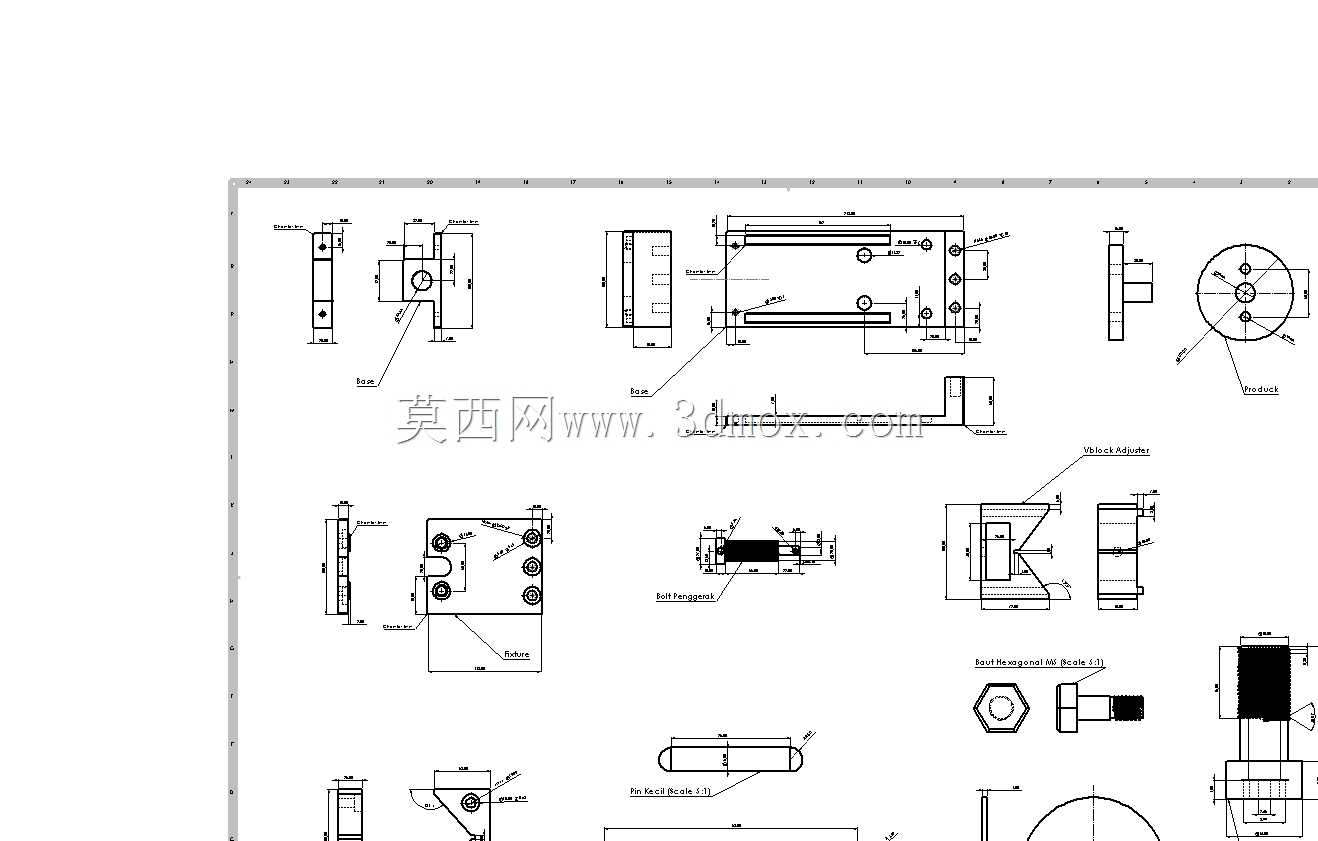

在中小批量异形零件的孔系加工场景中，这类带回转底座的钻孔夹具，主要适配立式钻床、摇臂钻床的单工序或多工序孔加工需求，解决异形工件装夹找正效率低、孔位一致性差的问题。整套夹具以灰铸铁铸造的底板作为安装基准，底板上预留的沉头安装孔可直接匹配钻床工作台的T型槽间距，安装时通过T型螺栓压紧即可完成固定，整体安装边界控制在400mm×300mm范围内，不会占用过多工作台操作空间，适配多数中小型钻床的工作台承载范围。

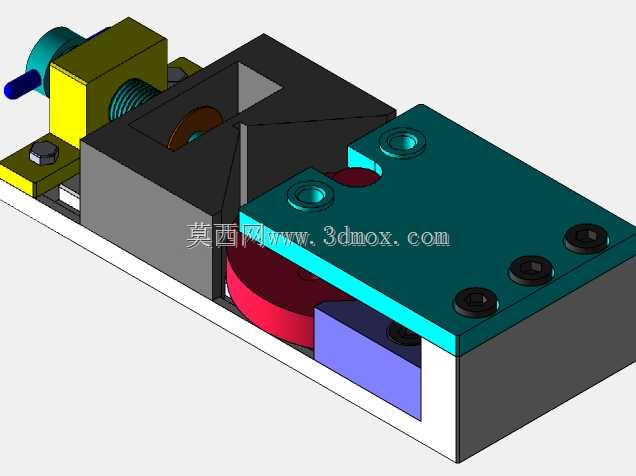

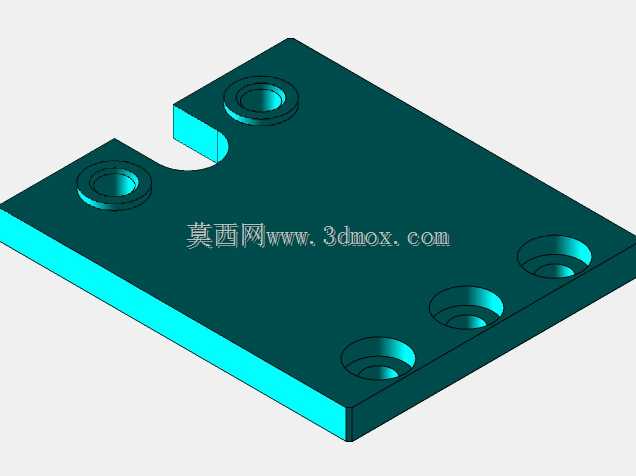

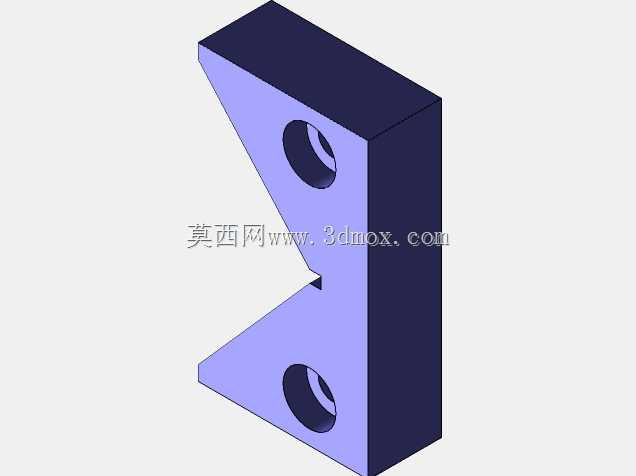

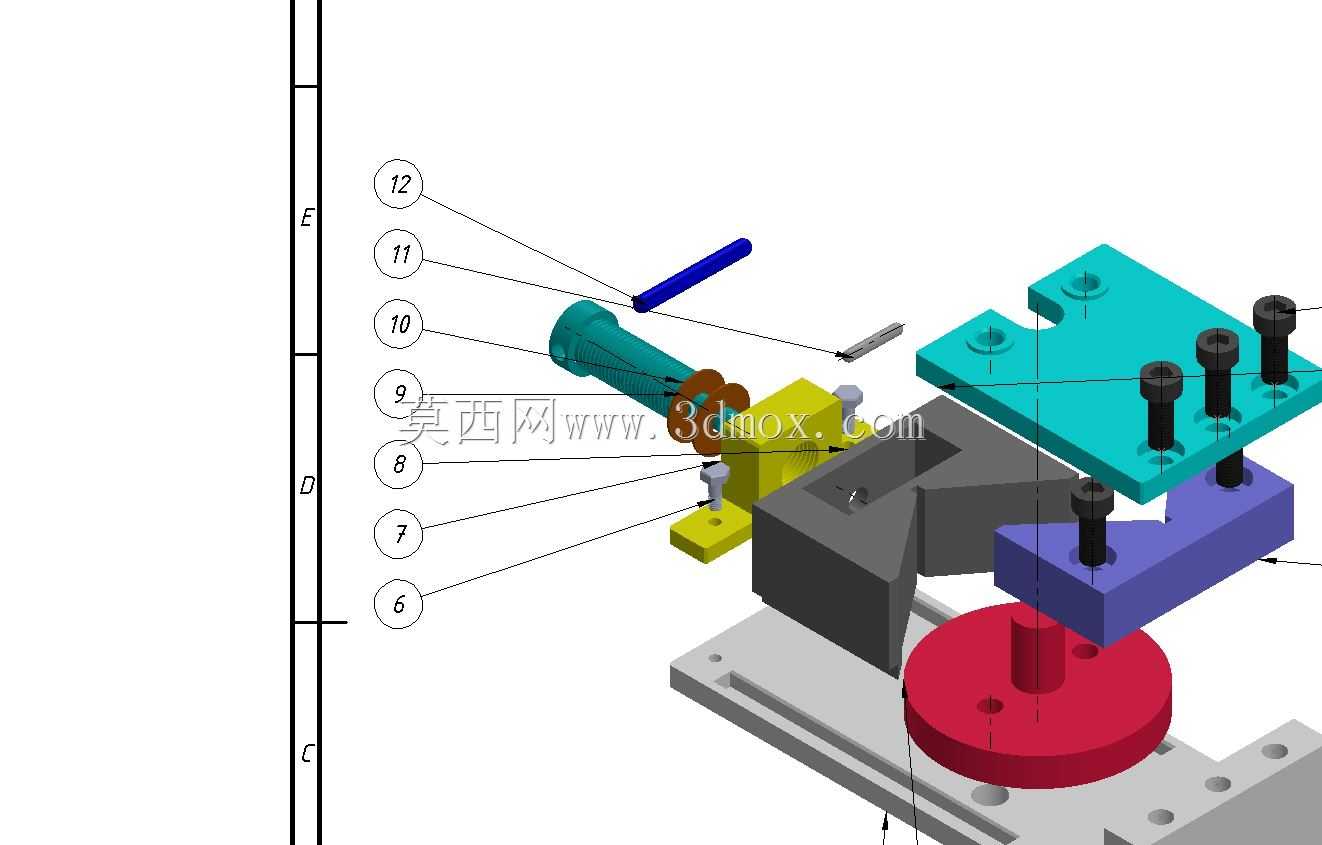

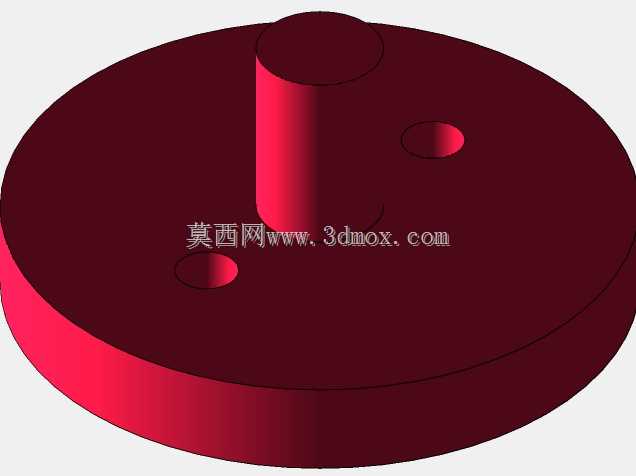

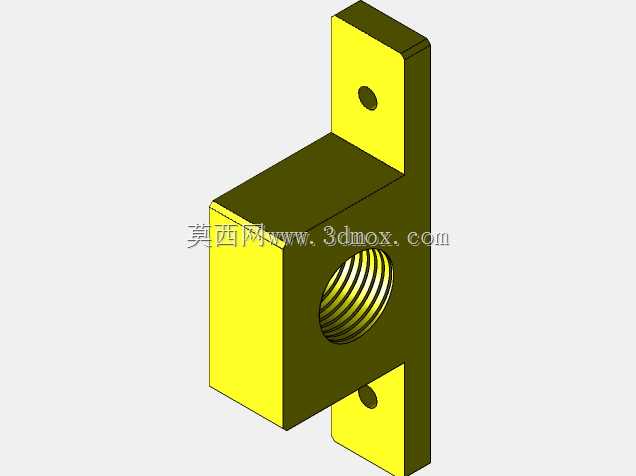

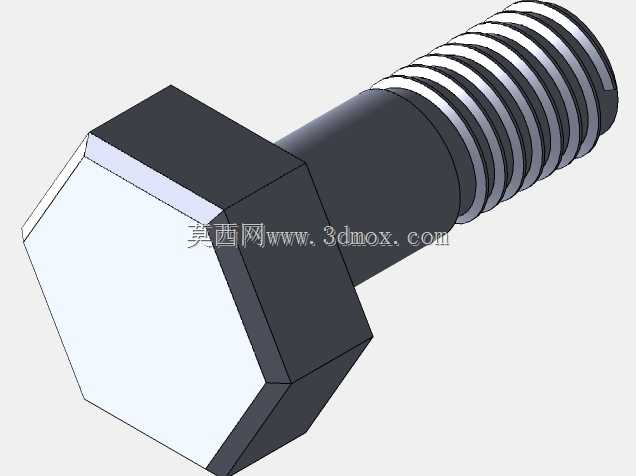

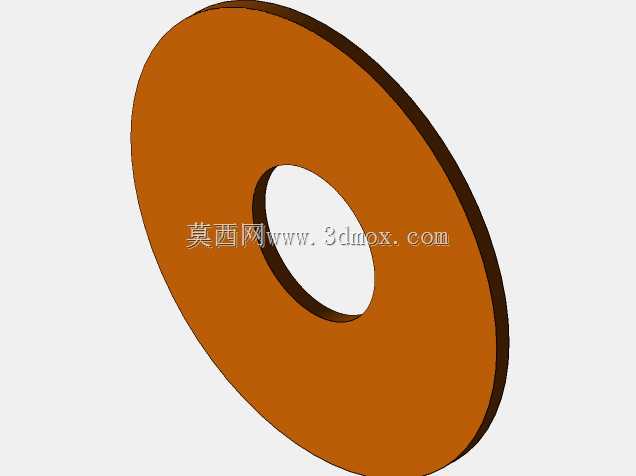

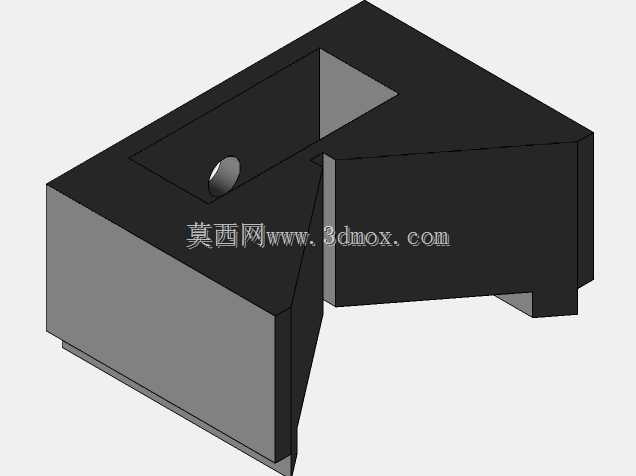

夹具核心的回转支撑结构采用单圆柱芯轴定位，搭配底部红色转盘的端面轴承实现360度回转，转盘侧面设置的弹性定位销可对应不同加工工位的分度位置，每次转位后插入定位销即可锁定工位，无需重新找正工件位置，多工位加工时能减少工件重复装夹的次数，降低多次装夹带来的形位公差累积。夹紧单元采用模块化布局，黄色的定位块通过内六角螺钉固定在底板上，对工件的侧向基准面做硬限位，限制工件X、Y方向的平动自由度；紫色的压板组件搭配六角头压紧螺栓，可根据工件的实际高度调整压板悬伸长度，从工件上方施加垂直向下的夹紧力，避免加工过程中工件受钻削轴向力出现抬升位移；青绿色的钻模板通过两根支撑柱固定在工件上方，钻套孔的位置严格对应工件待加工孔的坐标，钻套采用过盈配合嵌入钻模板，钻头进给时沿钻套导向进给，能有效避免钻头引偏，保证孔的位置度与垂直度要求。

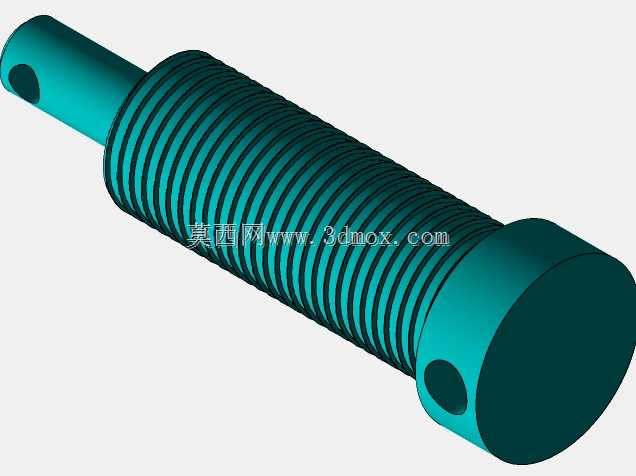

侧向的螺旋夹紧机构采用梯形螺纹传动，手轮带动螺杆推进前端的压头，从工件的侧向施加辅助夹紧力，针对薄壁类异形工件，可调整螺杆的推进行程控制夹紧力大小，避免夹紧力过大导致工件变形。整套夹具的定位元件均采用淬火处理的合金结构钢制作，表面硬度达到HRC55-60，长期受钻削振动与工件摩擦也不易出现磨损，可保证长期使用的定位精度。设计时充分考虑了排屑空间，各定位块与夹紧元件之间预留了足够的切屑掉落间隙，加工产生的铁屑可直接沿间隙落到工作台面，不会堆积在定位面上影响后续装夹精度，日常清理维护时用压缩空气即可吹净残留切屑，操作便捷。
