轴类零件径向孔加工专用立式钻模结构

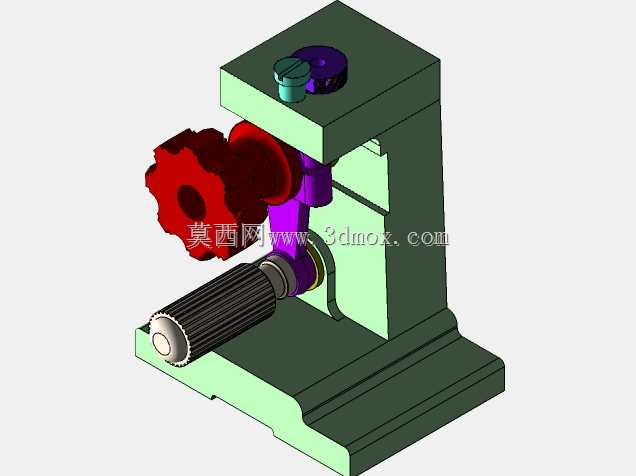

在中小批量轴类零件的径向孔加工场景中，这类立式钻模是车间现场应用频率极高的工装，主要用来解决手持划线钻孔位置偏移、孔轴线歪斜的问题，能稳定保证被加工孔的位置度与轴线垂直度要求，降低对操作工划线找正技能的依赖。整套钻模采用C型开式立式框架结构，底座做了加宽加厚处理，安装时可直接通过底座的沉头孔固定在钻床工作台面上，整体安装边界控制在紧凑范围内，不会占用过多工作台操作空间，开式的侧向开口设计方便轴类工件从侧面直接装入，无需从上端穿入，适配带台阶、端部有异形结构的轴件装夹。定位结构上，钻模设置了V型定位块来承托轴类工件的外圆柱面，限制工件的径向自由度，侧面的夹紧手轮通过螺旋传动机构带动压块锁紧工件，操作时只需转动红色星形手轮即可完成装夹与松卸，夹紧行程可根据工件直径调整，适配一定尺寸范围内的轴类零件加工，无需更换定位元件。钻套安装在上方的模架滑块内，滑块可沿垂直导轨做小范围升降调整，顶部的锁紧旋钮用来固定调整后的钻套位置，保证钻套下端面与工件加工表面的间隙控制在合理范围，既可以引导钻头准确切入，又能避免排屑不畅刮伤钻套内壁。钻套采用标准快换结构，加工不同直径的孔时，只需更换对应内径的钻套即可，无需拆卸整套模架，能快速切换加工工序，适配钻、扩、铰多工序的连续加工需求。整套结构的受力路径经过优化，钻削时的轴向力直接通过模架框架传递到底座，不会让夹紧机构承受额外钻削力，避免加工过程中工件出现位移，保证加工精度的稳定性。在实际生产应用中，这类钻模多用于传动轴、调节螺杆、阀芯类零件的径向油孔、定位销孔、连接孔加工，相比通用分度头装夹，装夹效率提升明显，且结构简单，日常维护只需定期清理钻套内壁的切屑、给滑动导轨和夹紧螺旋副加注润滑油即可，长期使用也能保持稳定的定位精度，非常适合机加工车间的批量零件生产使用。
