机加工双向定位夹紧工装夹具结构

这套夹紧定位结构主要面向普通铣床、小型钻床的单件小批量加工场景，针对外形规则的方形块状工件设计，可同时完成工件的位置固定与加工过程中的刀具导向，减少装夹找正的辅助工时。从结构布局来看，整体采用L型基座作为承载主体，基座的垂直立面与水平基面互为垂直基准，加工时可直接作为工件的粗定位面，无需额外打表找正基座本身的安装精度，适配车间常规机用台虎钳的安装孔位，可直接固定在机床工作台上，安装边界控制在150mm×120mm×100mm范围内，不会占用过多工作台操作空间，也不会干涉机床主轴的上下行程。

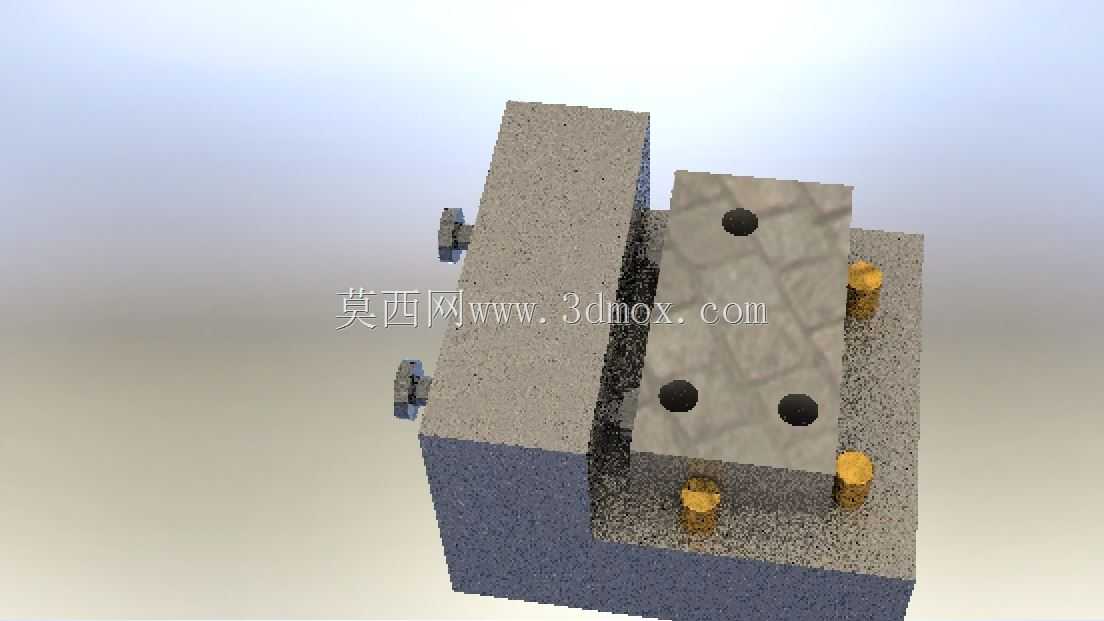

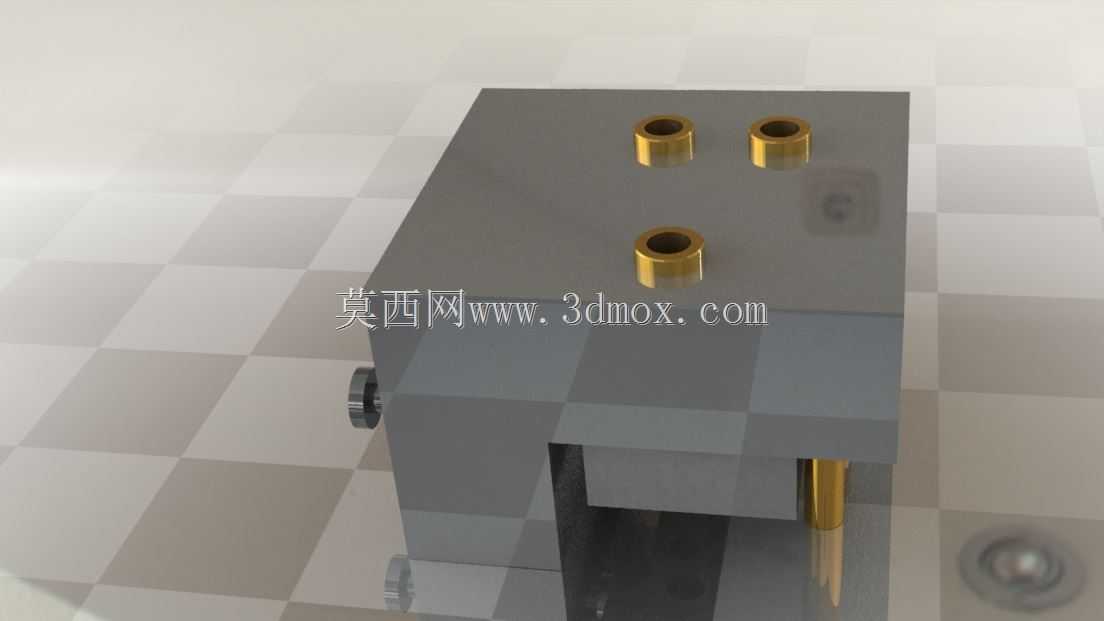

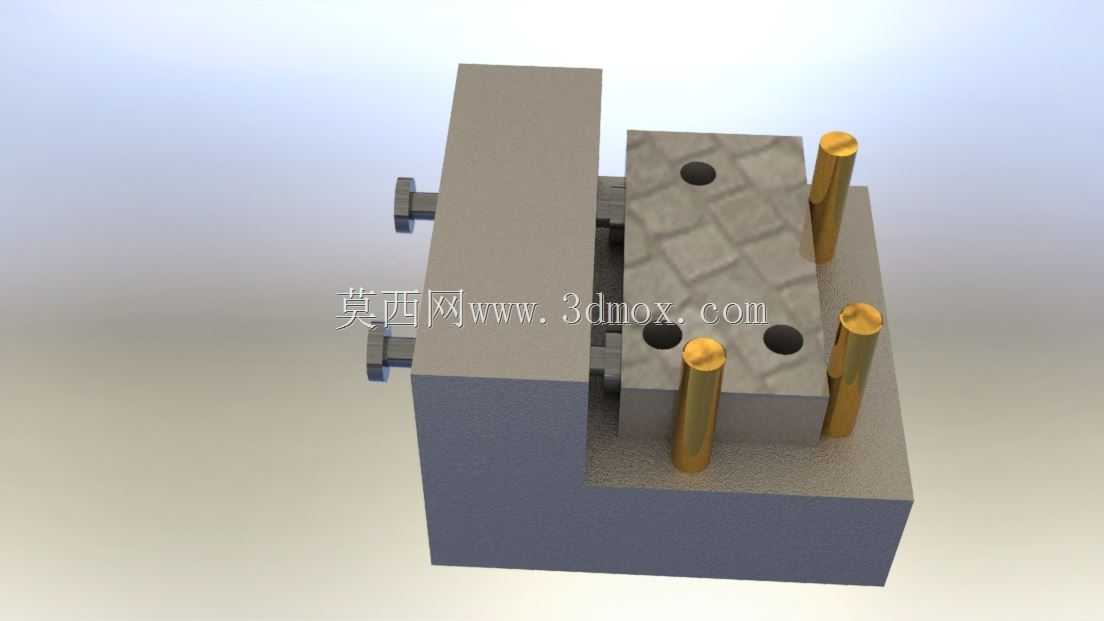

侧向的两个锁紧螺钉采用细牙螺纹设计，旋进过程中可推动侧压块缓慢贴紧工件侧面，避免粗牙螺纹进给过快导致的工件移位，侧压块与工件接触的面做了网纹滚花处理，增大接触摩擦力的同时，不会压伤工件的已加工表面。上方的压板通过两个金色的内六角锁紧螺栓与基座连接，压板上开设的三个光孔可适配钻削加工时的钻头导向，钻头穿过光孔即可直接在工件表面完成钻孔作业，有效避免钻孔过程中的钻头偏摆，保证孔位的位置度公差控制在0.1mm以内，无需额外制作钻套导向装置。

设计过程中优先考虑了装夹的操作便捷性，侧向锁紧螺钉的操作端伸出基座外侧，操作人员站在机床正面即可完成松紧操作，无需探身到夹具内侧操作，降低操作过程中的安全隐患。压板与基座之间预留了20mm的工件装夹空间，可适配厚度在10mm-18mm范围内的方形工件，更换工件时只需松开两个锁紧螺栓即可抬起压板，无需完全拆下螺栓，减少装拆过程的零件丢失风险。基座的底部做了0.5mm的退刀槽设计，当加工工件下边缘的特征时，可避免刀具直接切削到基座基面，延长夹具的整体使用寿命。

整套结构没有采用复杂的气动或液压元件，纯机械结构的设计可靠性更高，在车间无气源的常规工位也可正常使用，维护时只需定期给螺纹副加注少量润滑油即可，无需复杂的保养流程。针对不同厚度的工件，可在压板下方增加不同厚度的调整垫片，拓展装夹范围，适配更多规格的小型零件加工需求，在小型机加工车间的批量试制、修配作业场景下，可有效提升装夹效率，保证加工精度的一致性。
