墙装式延长线电源转接插座结构

项目分类:3D模型 发布时间:2021-09-07 ID:264664
  • 墙装式延长线电源转接插座结构
  • 墙装式延长线电源转接插座结构
  • 墙装式延长线电源转接插座结构
  • 墙装式延长线电源转接插座结构
  • 墙装式延长线电源转接插座结构
  • 墙装式延长线电源转接插座结构
  • 墙装式延长线电源转接插座结构

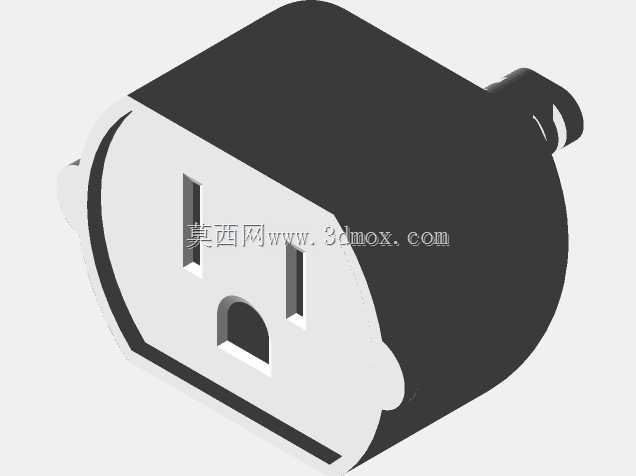

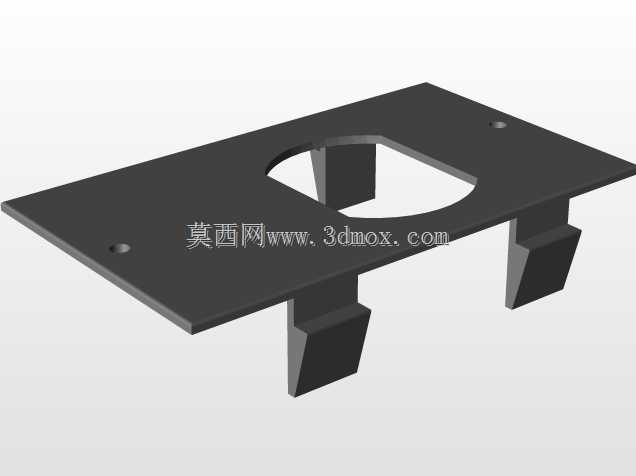

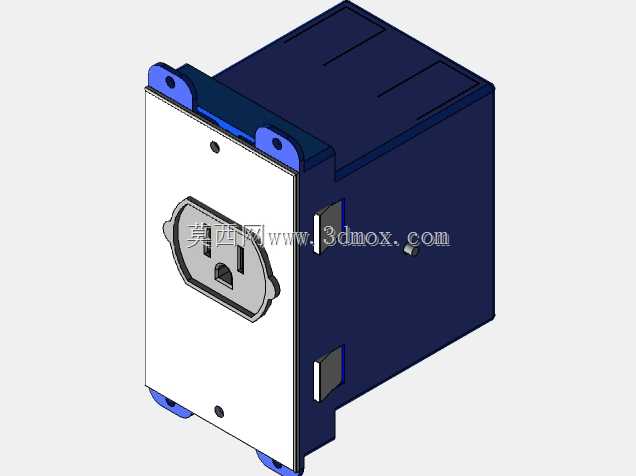

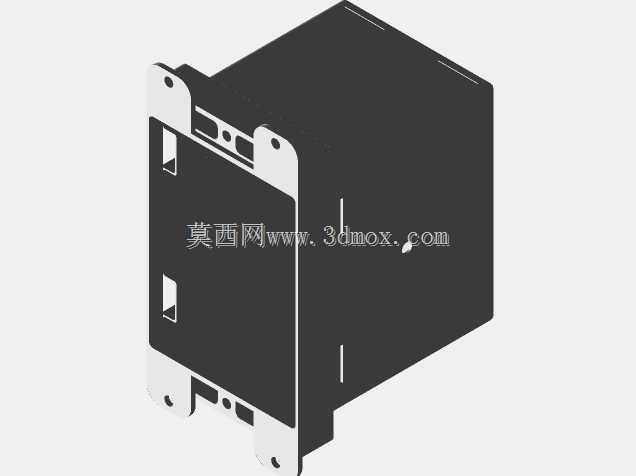

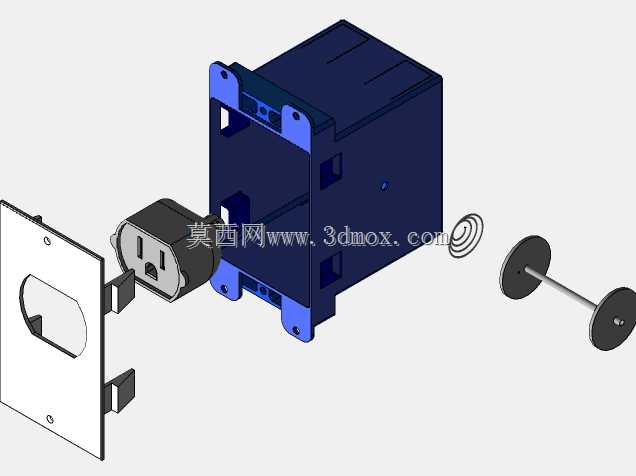

这款墙装式电源转接部件,主要用于固定敷设的供电场景中,解决原有墙面供电接口位置固定、外接设备线缆长度不足的转接需求,常见于车间工位供电改造、实验室墙面供电拓展、老旧办公区域供电点位增补这类场景,不需要重新开凿墙面布设预埋线路,仅需依托原有墙面预留的接线点位即可完成安装,大幅降低供电点位改造的施工成本与周期。从结构设计来看,主体采用方正盒式承载结构,正面集成标准三孔电源接驳接口,接口边缘做了凸起防护唇边,可减少日常插拔过程中灰尘、飞溅液体直接进入接插区域的概率,接口内部的导电接触片预留了足够的插拔形变余量,能承受千次以上的反复插拔而不出现接触松动的问题。盒体两侧设置了带安装孔的固定耳片,耳片与盒体主体做了加强筋连接结构,安装时可通过膨胀螺丝直接将整个部件固定在墙面预设的接线盒位置,固定耳片的孔位间距匹配常规86型、120型墙面接线盒的通用安装尺寸,不需要额外加工转接支架即可适配多数现有墙面接线点位。盒体侧面预留了线缆穿出的让位槽,槽口做了圆弧倒角处理,避免穿线时尖锐边角割破线缆绝缘层,内部预留的接线腔空间足够容纳火线、零线、地线的接线端子与预留的线缆余量,接线完成后线缆可从侧方槽位引出,不会因为盒体与墙面贴合挤压造成线缆绝缘层破损。设计过程中优先考虑了安装后的结构稳定性,盒体主体采用壁厚均匀的壳体结构,既保证整体结构强度,在插拔插头时不会出现盒体形变晃动的问题,也控制了整体重量,避免长期挂装后对墙面接线盒造成额外的承重负担。正面面板与后部盒体采用卡扣加螺丝的双重固定方式,日常维护时可快速拆下面板检查内部接线状态,不需要将整个盒体从墙面拆下,降低后期运维的操作难度。接插接口的位置设置在面板正中区域,插拔插头时受力点正对盒体中心,不会因为偏载造成固定耳片的受力不均,长期使用也不会出现盒体倾斜、固定松动的问题。盒体后部的空腔深度经过适配设计,可容纳常规接线作业后预留的10-15厘米线缆余量,不会因为线缆弯折半径过小造成内部线芯断裂,同时空腔内部设置了简易的线缆卡位结构,接线完成后可将线缆固定在卡位处,避免外部拉扯线缆时直接将拉力传导到接线端子上造成接线松脱、短路的隐患。
