无人机作业区域标记投放装置结构设计

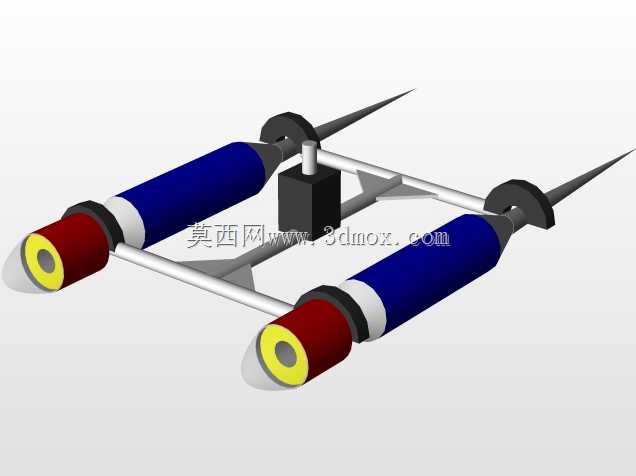

这套装置主要配套巡检类、作业类无人机使用，核心作用是在无人机通过机载摄像头识别到地面异常点位、待作业区域后，投放带信号发射功能的标记件，方便地面人员快速定位目标位置，解决复杂地形下人工排查寻点效率低、夜间或低能见度环境下目标难以辨识的问题。从结构设计来看，整套装置采用双发射筒对称布局，通过轻质金属连接框架固定在无人机机身下部，整体重心沿无人机中轴线分布，避免单侧挂载带来的飞行姿态偏移问题，框架预留的安装孔位可适配多数行业级无人机的底部挂载接口，安装时无需对无人机原有结构做改装，仅需通过标准紧固件即可完成固定，整体外廓尺寸控制在常规无人机挂载边界内，不会遮挡无人机下方视觉传感器的探测视野，也不会干扰起降阶段的起落架动作。每个发射筒内部集成独立的信号发射模块与标记针体，标记针前端采用实心配重结构，投放时依靠自身重力保证针尖先接触地面，针体长度经过适配设计，可刺入草地、松软土层完成固定，避免被风或地面杂物带离标记点位；筒内设置的线缆触发结构，在投放动作触发时先接通标记件的信号电源，再释放锁止结构将标记针弹出，确保标记件落地后即可持续发送定位信号，配套的发光标识可支持夜间环境下的目视查找。设计过程中重点考虑了投放可靠性与飞行负载平衡，双筒对称的结构既可以实现单点位双标记冗余投放，也可根据作业需求分别投放不同功能的标记件，筒身与连接框架之间设置有微小的角度调节余量，安装时可根据无人机飞行速度调整发射筒前倾角度，补偿飞行过程中投放的落点偏差，保证标记点落在目标识别区域的合理范围内。装置外露的结构件均做了圆角处理，避免飞行过程中产生额外的气动阻力，同时防止挂载安装时划伤操作人员，发射筒尾部的锁止结构采用快拆设计，地面补装标记件时无需借助额外工具，即可完成装填复位，适配外场连续作业的快速补给需求。
