斜齿心轴滚齿工装夹具结构设计

这套心轴滚齿工装主要配套滚齿机使用，针对带内孔的斜齿圆柱齿轮类零件滚削加工场景设计，解决传统滚齿装夹中同轴度偏差、夹紧力不均导致的齿向误差、齿形超差问题，适配中小批量齿轮加工车间的多品种换产需求，也可嵌入自动化滚齿生产线作为工件承载定位单元。

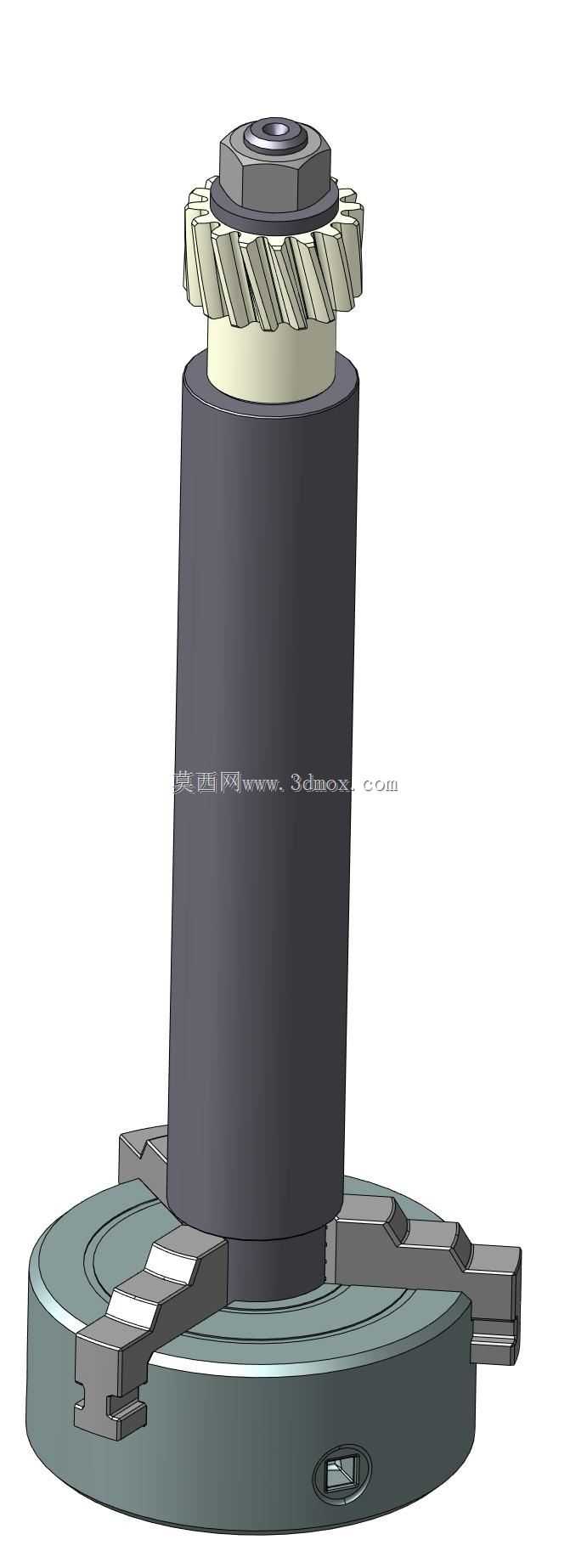

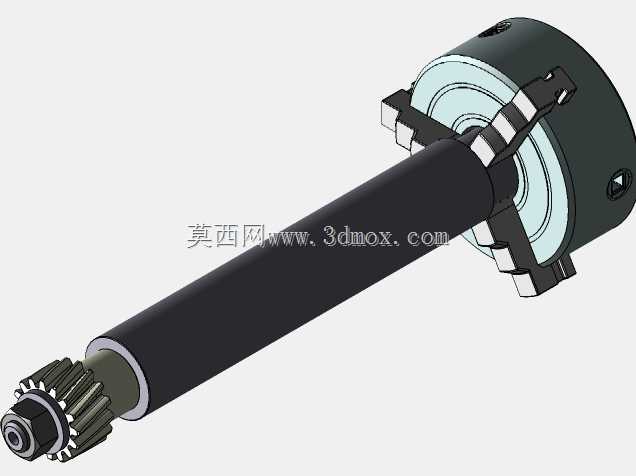

从结构设计逻辑来看，整套工装采用下端法兰定位、心轴贯穿定心、上端螺母锁紧的装夹思路，底部法兰盘设置三个均布的可调卡爪，可适配一定直径范围内的齿轮坯下端面定位，卡爪带微调结构，能补偿齿轮坯端面的平面度误差，避免装夹时工件产生翘曲变形；中间的心轴主体采用高耐磨合金钢材质，外圆与齿轮坯内孔采用H7/h6间隙配合，既保证工件快速装卸，又能控制径向定位误差在0.01mm以内，心轴表面做渗碳淬火处理，硬度达到HRC58-62，长期反复装夹也不会出现拉毛、磨损导致的定心精度下降问题。

上端的斜齿轮样件展示了装夹后的加工状态，锁紧螺母采用细牙螺纹设计，配合止动垫圈可防止滚削过程中切削振动导致螺母松脱，螺母压紧面与心轴轴线的垂直度控制在0.005mm以内，保证夹紧力沿轴向均匀传递，不会让齿轮坯产生附加的倾斜应力。底部法兰的安装止口与滚齿机工作台的定位止口匹配，法兰上的连接槽采用腰型孔设计，可适配不同工作台的T型槽间距，安装时无需额外制作过渡连接板，降低现场适配成本。

实际使用中，这套工装可覆盖内孔直径20-60mm、最大外径180mm的齿轮坯装夹，装夹后工件的径向跳动可控制在0.008mm以内，端面跳动不超过0.01mm，能满足6级精度斜齿轮的滚削加工要求；换产时仅需更换对应直径的定心套、调整卡爪位置即可，无需拆卸整套法兰底座，单批次换产调整时间可控制在15分钟以内，相比传统三爪卡盘装夹效率提升40%以上，同时避免了三爪卡盘长期使用后卡爪磨损导致的定心精度漂移问题。

设计时还考虑了切削液冲刷与排屑需求，法兰盘表面做了倾斜导屑面，滚削产生的铁屑会顺着斜面滑落，不会堆积在定位面之间影响装夹精度；心轴中心预留了吹气孔，可接入压缩空气在拆卸工件时自动吹净内孔与心轴配合面的残留铁屑，防止铁屑刮伤心轴表面。整套结构没有冗余的复杂传动部件，日常维护仅需定期给心轴配合面涂抹防锈润滑脂，检查锁紧螺母的螺纹磨损情况即可，维护成本极低，适合滚齿加工工位长期连续使用。
