数控主轴钻孔用回转式刀架结构

项目分类:3D模型 发布时间:2021-09-07 ID:264656
  • 数控主轴钻孔用回转式刀架结构
  • 数控主轴钻孔用回转式刀架结构
  • 数控主轴钻孔用回转式刀架结构
  • 数控主轴钻孔用回转式刀架结构
  • 数控主轴钻孔用回转式刀架结构
  • 数控主轴钻孔用回转式刀架结构
  • 数控主轴钻孔用回转式刀架结构
  • 数控主轴钻孔用回转式刀架结构

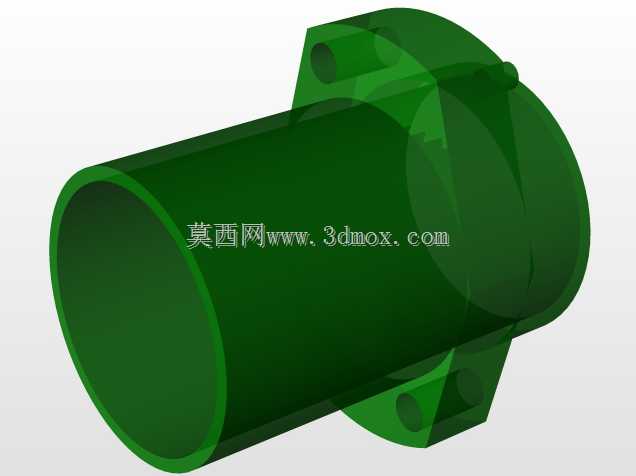

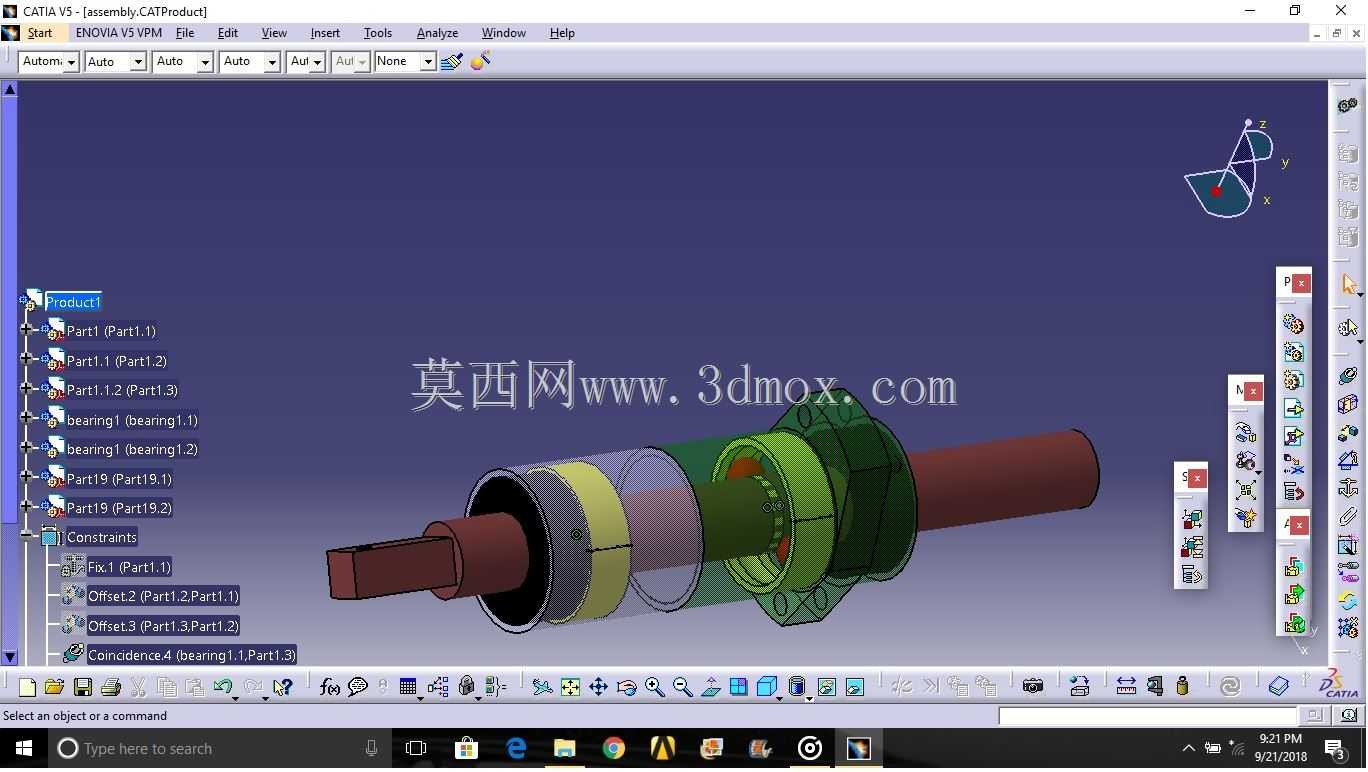

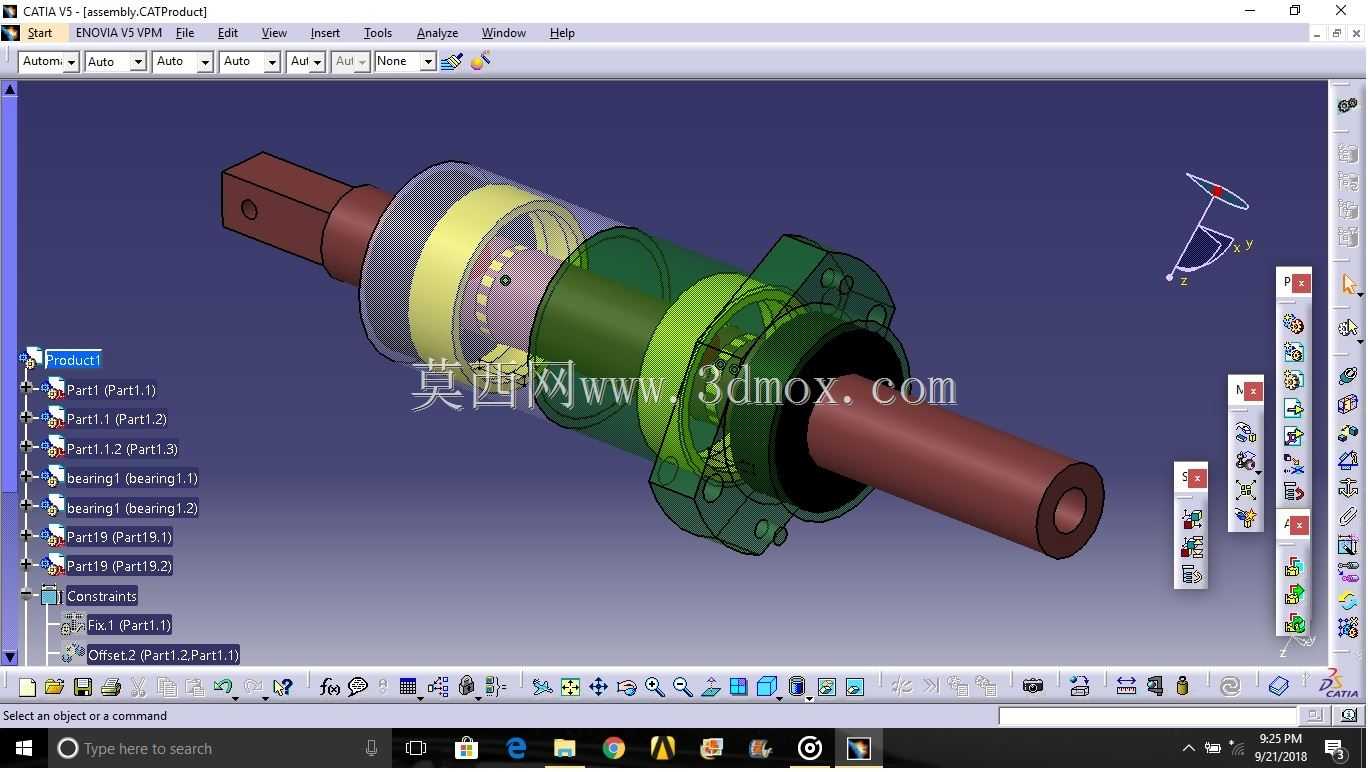

在数控钻床、组合专机的孔加工工位上,这类主轴钻孔刀架承担着刀具装夹、回转定位、扭矩传递的核心作用,是保障多工序钻削加工精度的关键功能部件。不同于普通车床的转塔刀架,该刀架直接集成在主轴输出端,可随主轴同步回转完成钻削进给,同时能根据加工需求切换不同孔径的钻削刀具,减少人工换刀的停机时间,在轴类零件径向孔、法兰端面孔的批量加工场景中应用十分广泛。从结构设计逻辑来看,该刀架采用同轴分层布局,两端的圆柱轴段作为安装基准,分别对应主轴端的连接接口与前端的刀具装夹端,中间的回转分度段通过内置的轴承组件实现低摩擦回转,多层环形结构分别承担定位锁紧、扭矩传递、防尘密封的功能,绿色的端盖法兰上预留了均匀分布的安装孔,可通过螺栓与主轴箱体端面实现刚性连接,保障高速回转时的结构稳定性。设计过程中优先考虑了安装边界的适配性,两端伸出轴的直径与长度匹配常规数控钻主轴的内孔锥度与锁紧尺寸,法兰端的安装孔位遵循通用机床附件的接口标准,可直接适配多数卧式、立式钻床的主轴安装位,无需额外制作过渡连接盘。刀架内部的轴承排布采用背对背安装方式,可同时承受钻削过程中的径向切削力与轴向进给力,避免长时间加工后出现回转间隙,保障孔位的同轴度与位置精度。刀架的分度定位结构采用端面齿盘啮合形式,换刀时通过液压或气动驱动实现齿盘脱开,回转到对应刀位后齿盘重新啮合锁紧,定位重复精度可控制在微米级,满足高精度孔加工的位置度要求。外层的环形密封结构可阻挡钻削过程中的切削液、金属碎屑进入刀架内部,延长内部轴承与定位组件的使用寿命,减少日常维护的频次。实际应用中,这类刀架可装夹不同规格的钻头、铰刀、倒角刀,一次装夹工件即可完成多道孔加工工序,在汽车零部件、液压阀块、减速机壳体的孔加工产线上,能有效提升加工效率,降低工序间的装夹误差。设计时还充分考虑了动平衡性能,所有回转部件都做了对称结构设计,高速回转时不会产生额外的振动,避免影响孔壁的表面加工质量,同时刀架的整体重量控制在合理区间,不会给主轴带来额外的负载,保障主轴的长期运行精度。
