车床用三角法兰式卡盘挡停限位组件

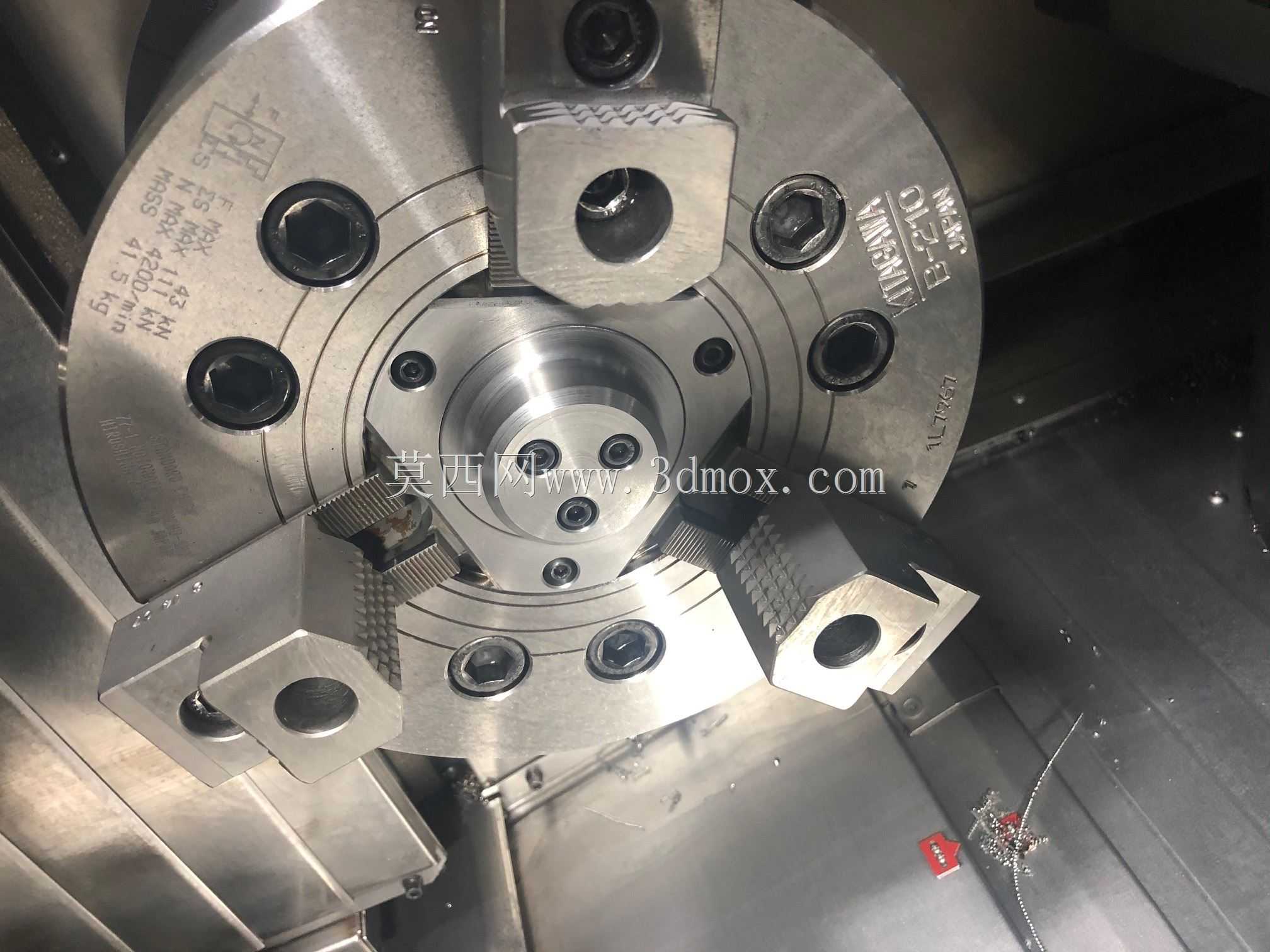

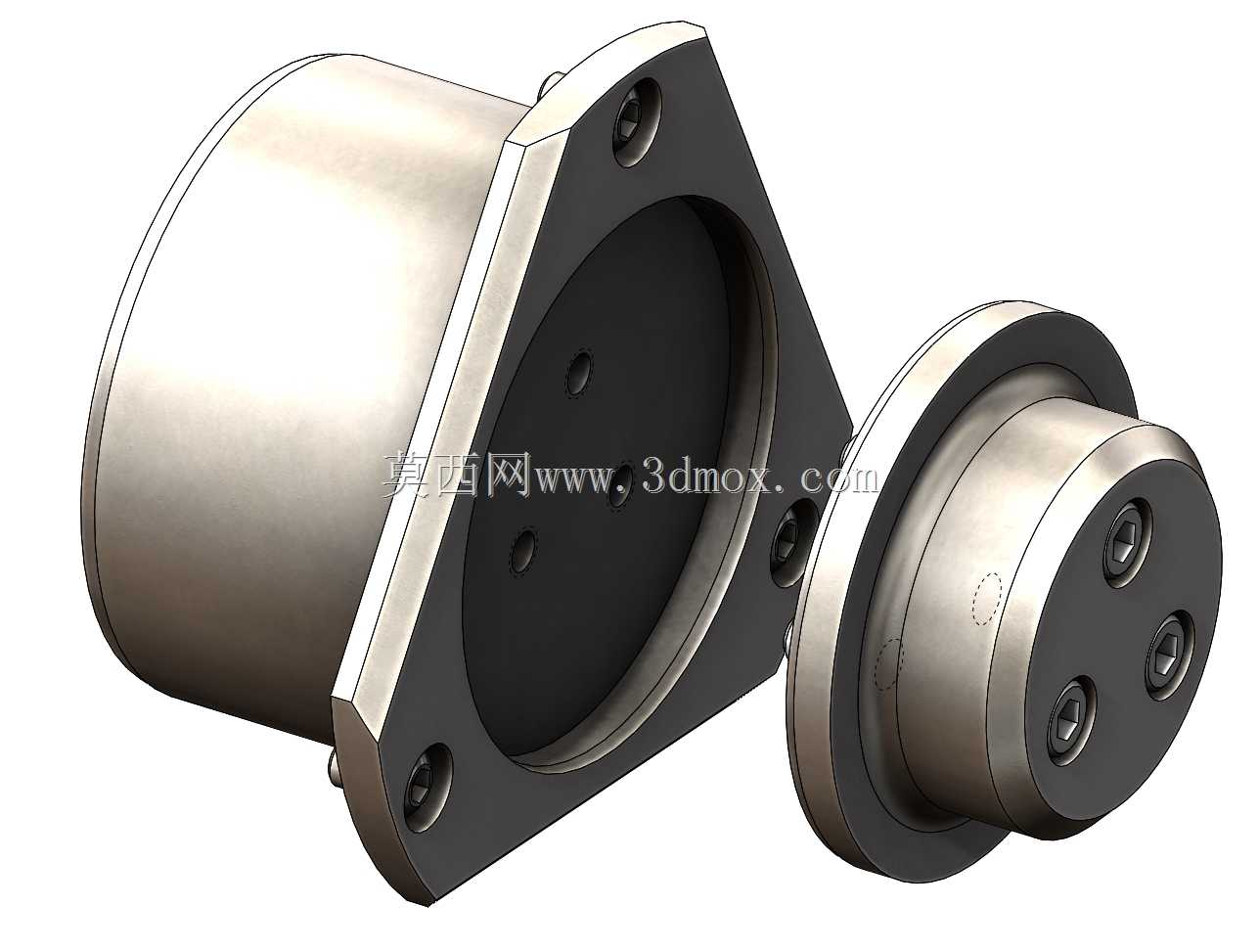

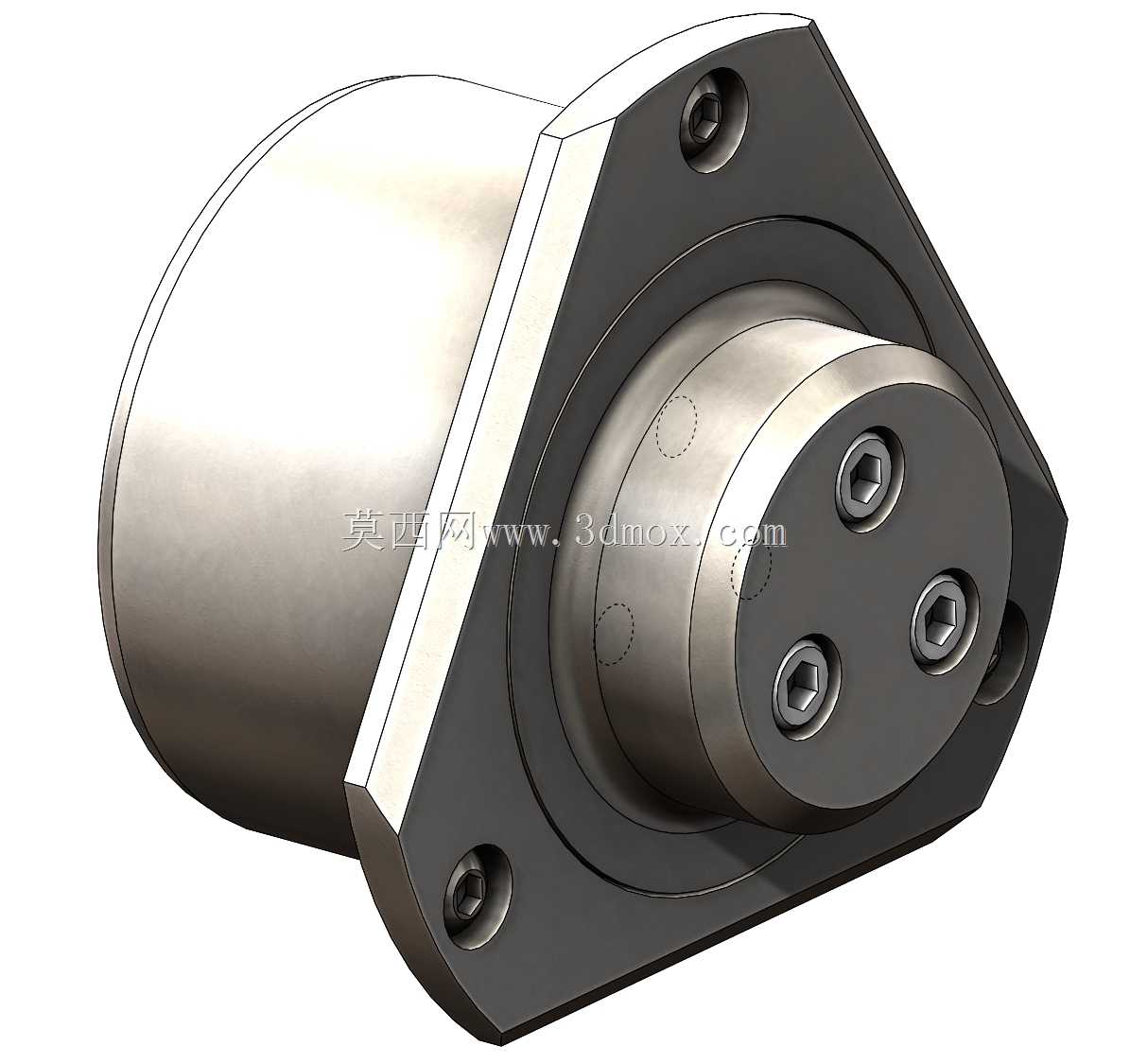

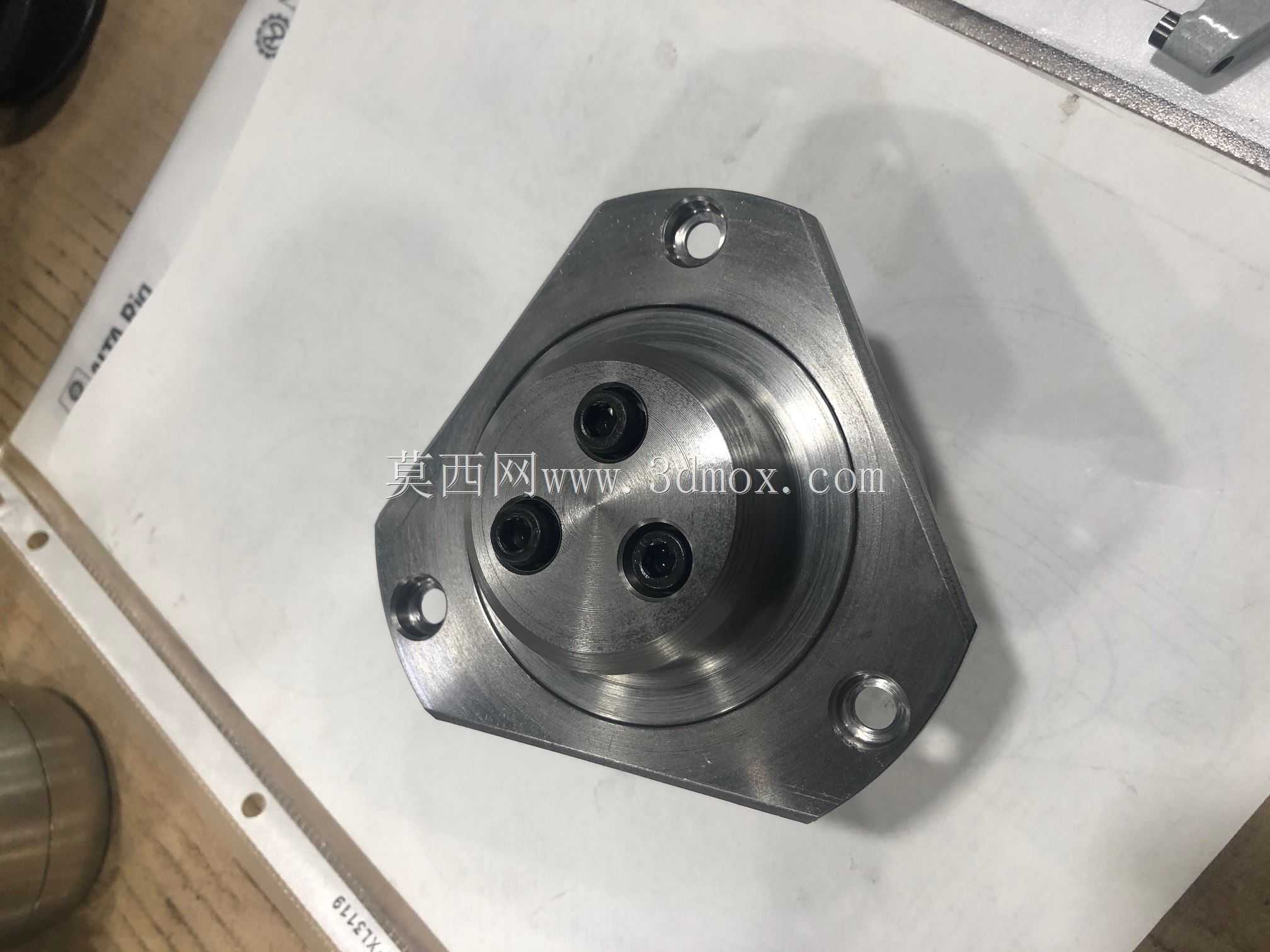

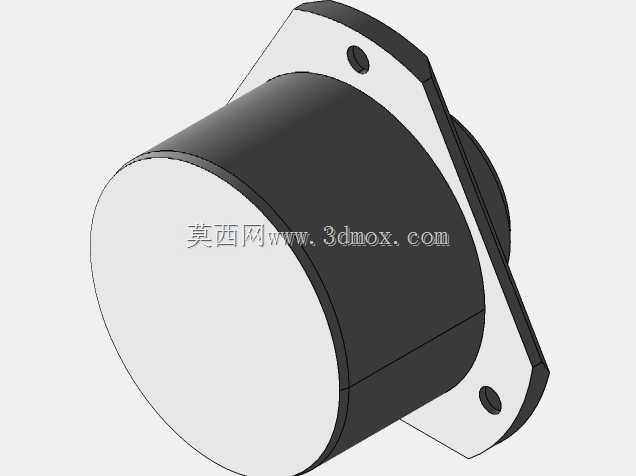

在普通卧式车床与数控车床的卡盘作业环节中，工件装夹后的轴向定位一致性直接影响批量加工的尺寸精度，这套卡盘挡停组件正是为解决重复装夹定位偏差问题设计的配套结构。从实际应用场景来看，该组件多用于棒料、盘类零件的批量加工工序，当操作人员将工件送入卡盘通孔时，挡停端面可提供刚性轴向定位基准，避免每次送料深度不一致导致的工件伸出长度误差，尤其适配液压卡盘的自动化送料配套场景，能减少人工测量找正的辅助时间。从结构设计思路来看，组件分为固定法兰座与挡停触头两部分，固定侧采用三角三孔安装法兰结构，相比圆形法兰可减少安装占用空间，三个安装孔沿圆周均布，可直接适配多数中孔径卡盘后端的预留安装螺孔，安装时无需对卡盘本体做额外打孔改造，法兰座与卡盘贴合面做了精加工止口，可保证安装后挡停触头的轴线与卡盘主轴轴线同轴度控制在合理公差范围内，避免定位端面偏斜导致的工件装夹倾斜。挡停触头部分采用分体式装配结构，触头端面为平整圆形接触面，与工件端面接触时可均匀承受轴向顶紧力，触头与法兰座之间采用定位止口配合加内六角螺钉锁紧的连接方式，可根据不同工件的伸出长度需求，更换不同厚度规格的触头，或是在触头与法兰座之间加装调整垫片来微调定位轴向位置，适配不同加工工序的定位需求。从安装边界来看，法兰座的三角外轮廓最大外接圆尺寸适配B110规格卡盘的后端安装空间，安装后不会与卡盘后端的回转油缸、拉杆结构产生运动干涉，触头部分的外径小于卡盘通孔内径，可伸入卡盘通孔内部，不会影响卡爪的径向夹紧动作。实际使用中，该挡停组件可承受工件送料时的轴向冲击力，接触面经过淬火处理提升耐磨性能，长期使用后定位端面磨损量极小，可维持稳定的定位精度，同时分体式结构也便于后期维护更换磨损的触头部件，无需整体拆卸法兰座，降低设备维护的停机时间。在数控车床配套自动化送料机的场景中，该挡停结构可配合送料机的送料到位信号，实现送料-定位-夹紧的全流程自动化动作，无需人工干预即可保证每一件工件的装夹位置一致，大幅提升批量加工的尺寸稳定性，减少因装夹定位偏差导致的废品率。
