双轴焊接导轨支撑框架结构设计

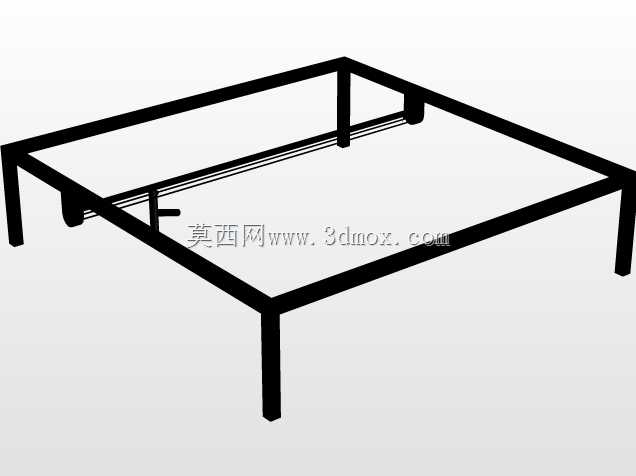

在车间焊接工位的布局设计中，这类双轴焊接导轨支撑框架是适配移动焊接作业的核心承载结构，主要为焊枪行走机构提供稳定的安装基准与移动路径支撑，常见于小型构件的自动化焊接工位、批量五金件的连续焊接作业场景，也可作为非标焊接专机的基础机架使用，替代传统固定式焊接台的单一作业模式，让焊接执行端能够沿预设双轴路径完成直线焊缝的连续施焊，减少人工移位、对位的辅助工时。从结构设计逻辑来看，整个框架采用矩形管材拼接成型，四条立式支腿作为整体承载的支撑点，将上层导轨安装面抬升到指定高度，这个高度的设定充分考虑了操作人员的作业姿态、待焊工件的放置空间以及焊枪机构的行程下限，避免施焊过程中机构与工件、工位辅助工装发生干涉。上层的框架边框为双轴导轨提供了平直的安装基准面，内侧预留的导轨安装位可以同时布置两组平行的直线导向结构，满足双轴同步移动或者独立移动的焊接作业需求，框架中间的横向加强筋并非随意设置，一方面是为了提升整体框架的抗扭刚度，避免导轨安装后因长期承重出现局部形变，影响行走精度，另一方面也可以作为线缆拖链、辅助管路的铺设支撑位，让作业区域的走线更加规整，减少焊接飞溅对管线的损伤。在安装边界的考量上，框架的整体外轮廓尺寸适配常规小型焊接工位的占地要求，支腿底部预留了地脚安装孔位，可以直接通过膨胀螺栓固定在车间硬化地面上，也可以搭配可调脚杯实现地面不平整场景下的水平度微调，保证导轨安装面的平面度误差控制在焊接作业允许的范围内。框架的焊接拼接位置都做了内角满焊处理，焊后经过时效去应力再进行安装面的机加工，避免长期使用过程中焊接残余应力释放导致的框架变形，保证导轨行走的直线度长期稳定。这类结构没有多余的冗余设计，所有管材的选型都经过承重校核，既能够承受双轴行走机构、焊枪组件以及配套管线的总重量，也不会因为过度选材造成材料浪费，在非标焊接设备的搭建中，这类框架可以直接作为基础模块使用，根据实际的焊缝长度需求调整框架的长宽尺寸，快速适配不同规格工件的焊接作业需求，不需要从零开始进行机架的结构设计，能够大幅缩短非标焊接专机的开发周期。在实际使用中，这类框架搭配对应的导轨、滑块以及驱动组件，就可以实现焊枪沿X、Y两个方向的直线移动，配合可升降的焊枪夹持机构，能够完成平板类构件、框架类构件上的直线焊缝自动焊接，焊接过程中行走速度稳定，焊枪姿态一致性好，相比人工手持焊接的方式，焊缝成型质量更稳定，也能减少焊接弧光、飞溅对操作人员的职业伤害。
