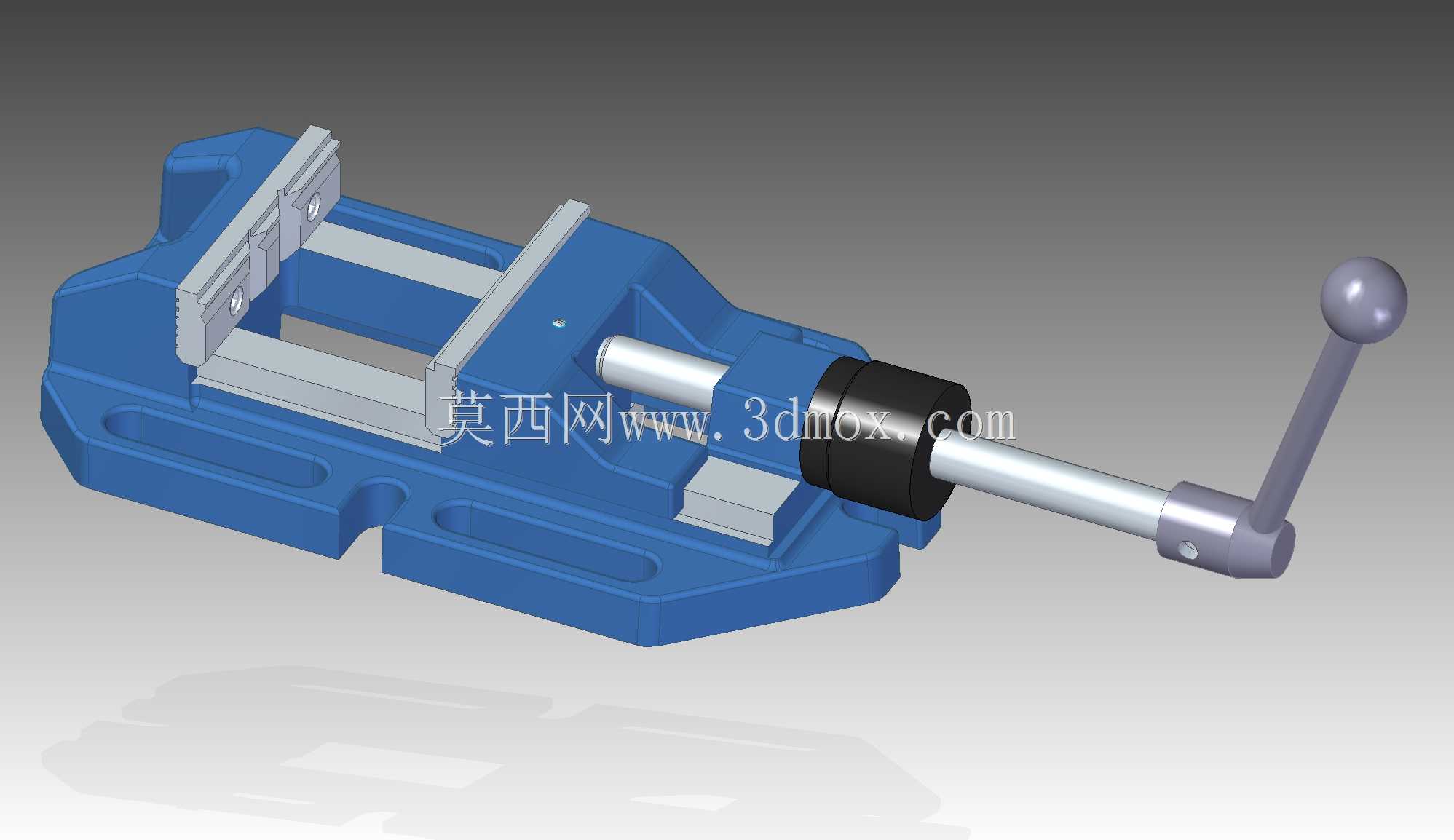

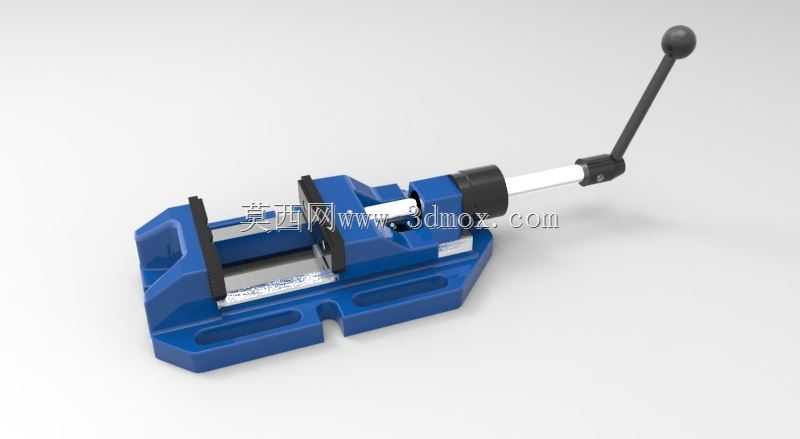

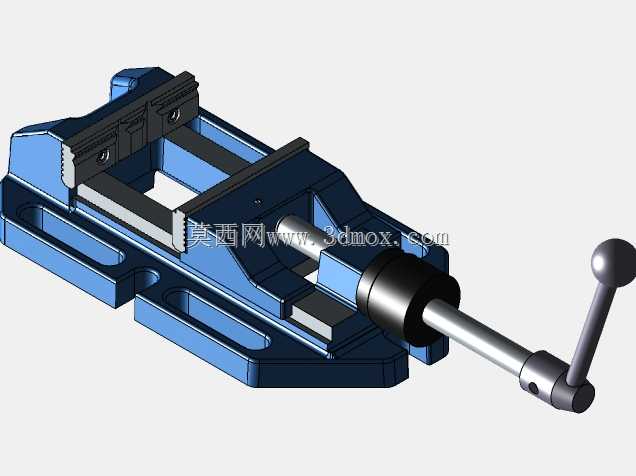

精密机用快速夹紧平口虎钳结构

这款虎钳的结构设计完全围绕机加工场景的装夹需求展开，固定钳身采用一体化铸造成型的底座结构，底部预留的多组安装槽可直接适配铣床、钻床、加工中心的工作台T型槽，安装时通过T型螺栓锁紧即可完成固定，底座两侧的定位基准面经过精磨处理，安装后可保证钳身与机床进给方向的平行度误差控制在0.02mm/m以内，避免装夹偏差带来的加工误差。活动钳身的导轨采用跨骑式结构与固定钳身的导轨面配合，配合面经过刮研处理，滑动间隙可通过侧边的调节镶条进行微调，既保证活动钳身滑动顺畅无卡滞，又能避免钳口上翘带来的装夹松动问题。传动部分采用梯形丝杠副结构，丝杠端部配置推力球轴承承受夹紧时的轴向载荷，转动摇臂时可带动活动钳身平稳进给，摇臂的球头设计符合人工操作的施力习惯，单手即可完成大行程的快速调整，夹紧时的增力比经过优化，普通操作人员施加常规握力即可产生足够的夹紧力，满足钢、铝、工程塑料等不同材质工件的装夹需求，同时不会因夹紧力过大导致薄壁工件产生装夹变形。钳口部分采用可更换式设计，标配的齿面钳口可提供足够的装夹摩擦力，避免铣削、钻削过程中工件移位，用户也可根据加工需求更换光面钳口、V型钳口等不同类型的钳口配件，适配异形工件、轴类零件的装夹需求。丝杠尾部的锁紧套可在夹紧完成后锁死丝杠行程，避免加工过程中因切削振动导致丝杠松动退夹，进一步提升装夹可靠性。从安装边界来看，这款虎钳的整体高度控制在常规机床工作台的安全行程范围内，钳口最大张开行程可覆盖绝大多数中小型零件的装夹尺寸，底座的镂空设计既减轻了整体重量，又方便清理加工过程中落入导轨缝隙的切屑，日常维护时只需定期向导轨面和丝杠副加注润滑脂即可保证长期使用精度。在实际生产场景中，这类虎钳除了用于常规的铣削、钻削加工装夹，也可用于钳工划线、零件修配、小批量零件的焊接定位等场景，跨骑式导轨的结构设计相比传统平口钳拥有更好的刚性，在承受断续切削的冲击载荷时不会出现钳身偏移，可有效保证加工过程的稳定性。
