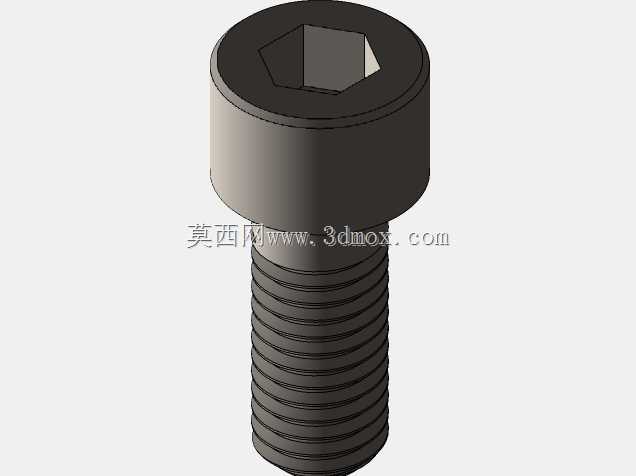

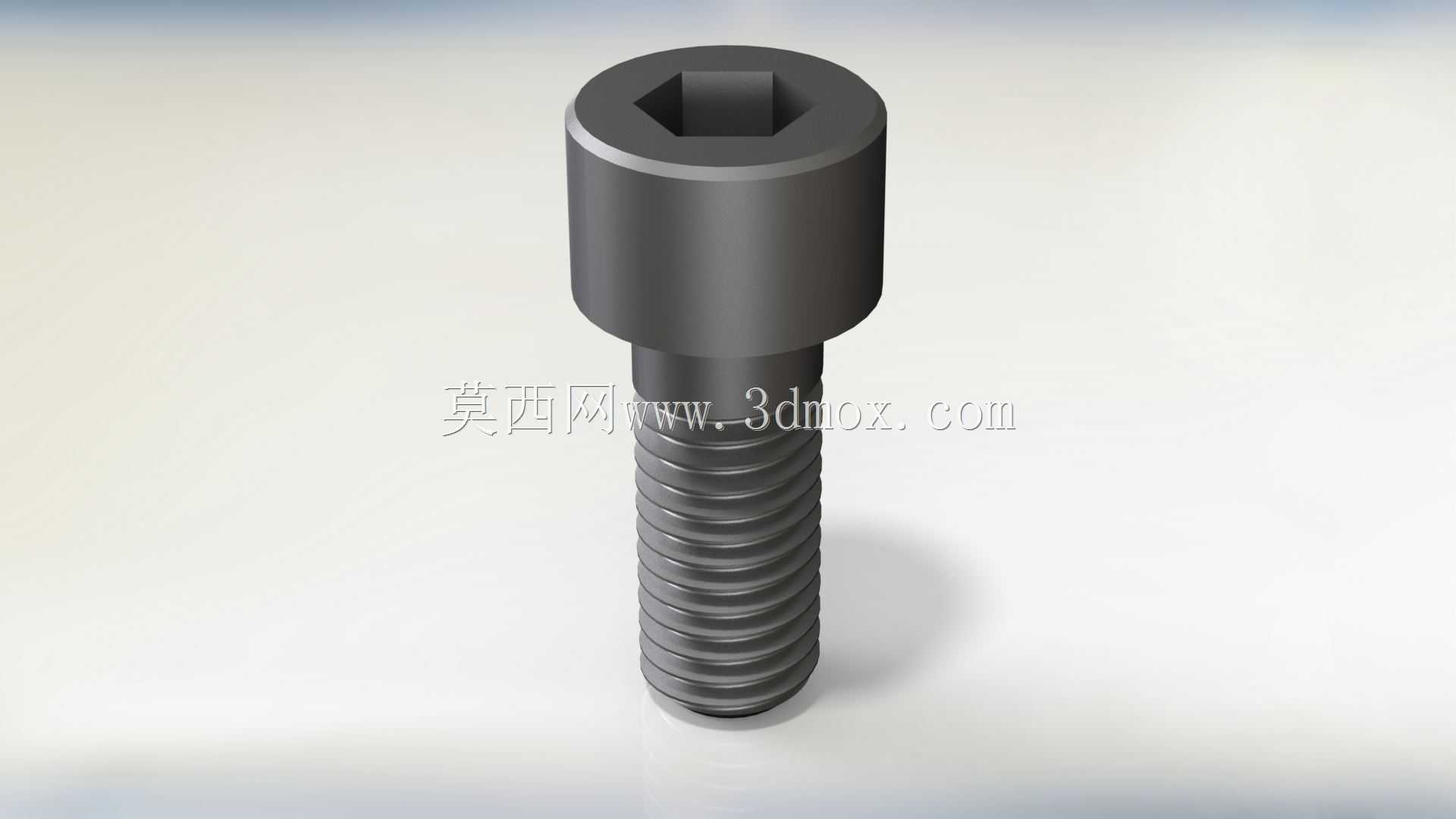

内六角圆柱头M10紧固螺栓实体造型

这款内六角圆柱头M10螺栓，是机械装配领域应用极广的一类螺纹紧固件，日常在工装夹具搭建、自动化设备机架组装、机床附件固定、液压阀块安装等场景中随处可见，但凡需要可拆卸式紧固连接的金属结构部位，基本都能见到这类标准件的身影。从实际使用角度来说，它的核心作用是通过螺纹副的咬合作用，将两个或多个带通孔的零部件牢牢压合在一起，配合平垫、弹垫使用时还能起到防松、分散接触面压应力的效果，避免被连接件表面因局部压强过大出现压痕或形变。设计这类紧固件的三维造型时，首先要紧扣实际安装的边界约束：圆柱头的外径要匹配对应规格内六角扳手的操作空间，不能出现头部尺寸过大导致扳手无法套入、或是头部过小导致拧紧时承压面不足的问题；头部的内六角沉孔深度要控制在合理范围，既要保证扳手插入后有足够的咬合深度不打滑，又不能因为孔过深削弱头部的结构强度，导致拧紧时头部开裂。螺杆部分的螺纹牙型要符合普通公制螺纹的基本轮廓，牙距、牙高的参数要和实际标准件一致，建模时要注意螺纹收尾处的退刀结构，这部分细节直接关系到螺栓能否顺利拧入螺纹孔，不会出现尾部螺纹卡滞的问题。从安装边界来看，M10规格的螺栓对应的通孔通常加工为11mm左右，拧紧时螺栓头部的承压面要完全贴合被连接件表面，所以建模时头部下端面与螺杆轴线的垂直度公差要在合理范围内，避免装配后出现螺栓歪斜、预紧力分布不均的情况。另外圆柱头的高度设计也有讲究，既要保证内六角孔的深度足够，又要控制头部整体高度，避免在空间紧凑的安装位出现头部与周边零部件干涉的问题，很多自动化设备的安装位空间局促，螺栓头部高出安装面的尺寸哪怕多1mm，都可能导致后续周边零件无法装配到位。这类标准件的三维建模不需要做过多的非标改动，核心是还原真实零件的结构细节，让设计人员在做整机装配校核时，能准确判断螺栓的安装空间是否足够、拧紧操作是否有足够的扳手活动空间，提前规避装配阶段才发现的干涉问题，减少实际加工装配时的返工概率。做这类紧固件造型时，还要注意螺纹起始端的倒角结构，这个不起眼的倒角是螺栓顺利拧入螺纹孔的关键，没有倒角的螺栓在对中时很容易刮伤螺纹孔的入口牙型，反复拆装后会导致螺纹滑牙，影响连接可靠性。
