1HP电机配套钟形安装连接壳体

这款钟形壳体是1HP规格电机与液压泵组对接安装的核心连接构件，在液压动力单元、小型液压站、机床液压进给系统、自动化设备油压驱动模块中应用广泛，主要承担电机与液压元件的同轴定位、载荷传递、安装防护的作用，避免动力输出端受径向偏载影响传动稳定性，同时阻隔运行过程中外界粉尘、切削液、杂物侵入连接部位，保障联轴器等传动部件的运行寿命。

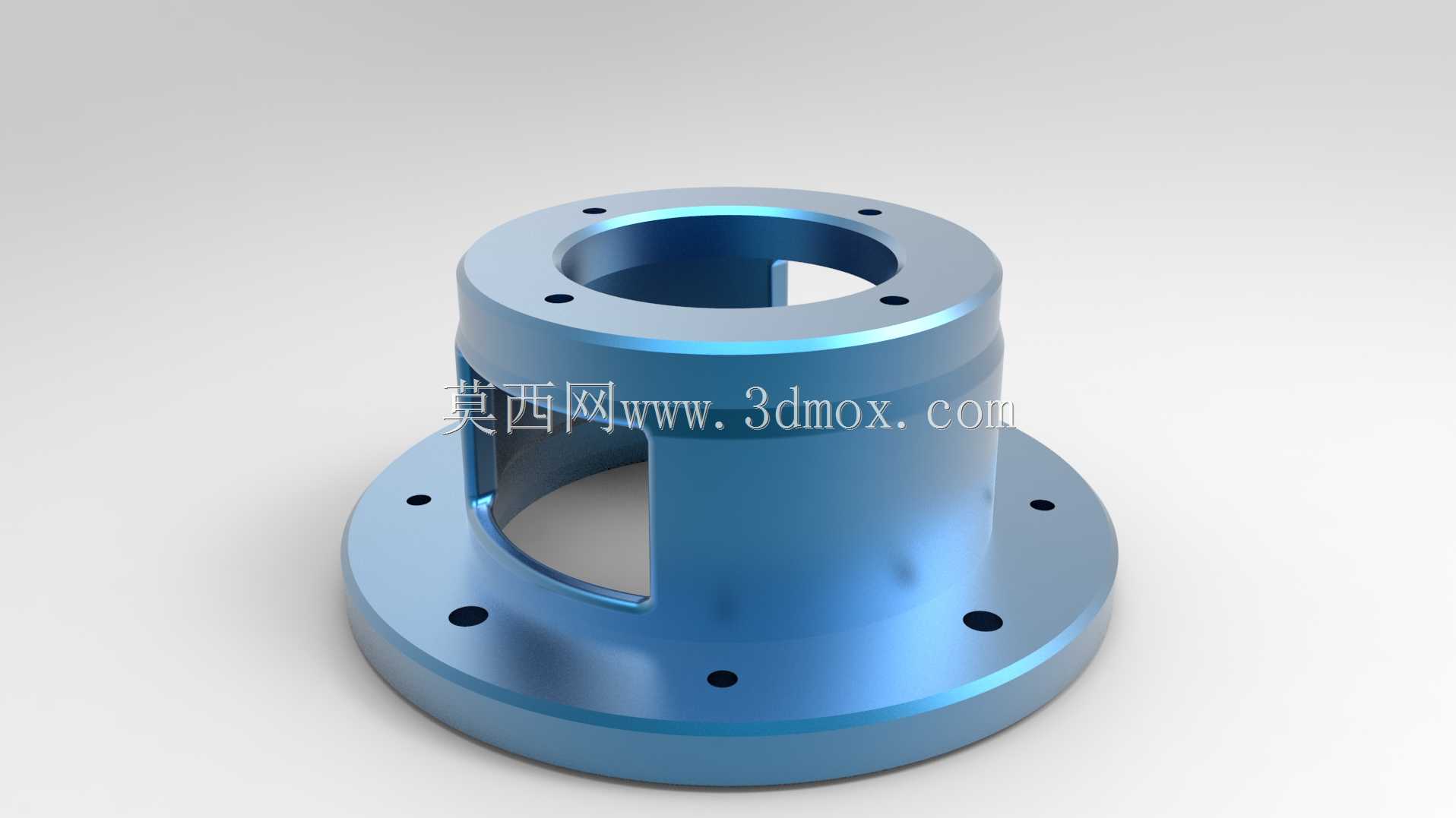

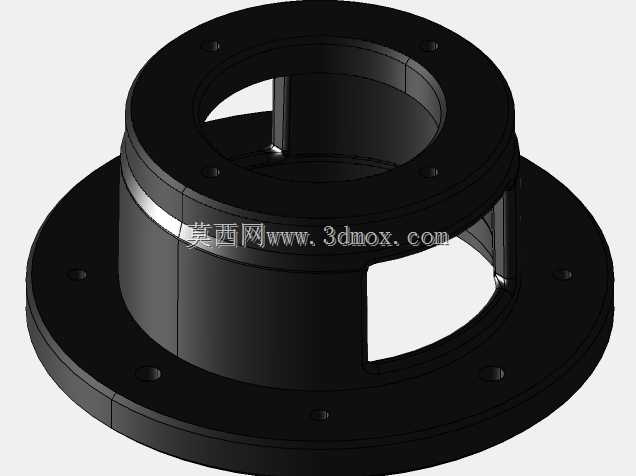

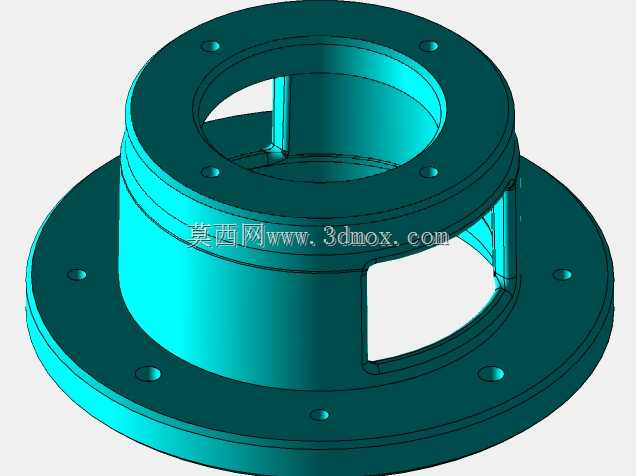

从结构设计来看，壳体采用上下法兰对接的钟形一体式结构，上部法兰端面加工有均匀分布的螺栓过孔，用于和电机前端端盖精准定位锁紧，孔位公差严格匹配1HP标准电机的安装孔距，保证电机输出轴与壳体中心轴线的同轴度控制在合理公差范围内，避免装配后出现轴系偏摆引发的振动、噪音问题。下部法兰为更大直径的安装基准面，同样布置有圆周均布的安装孔，用于固定在液压阀块、油箱顶面或者设备安装基座上，法兰端面的平面度要求较高，防止锁紧安装后壳体出现形变，影响内部传动部件的啮合精度。

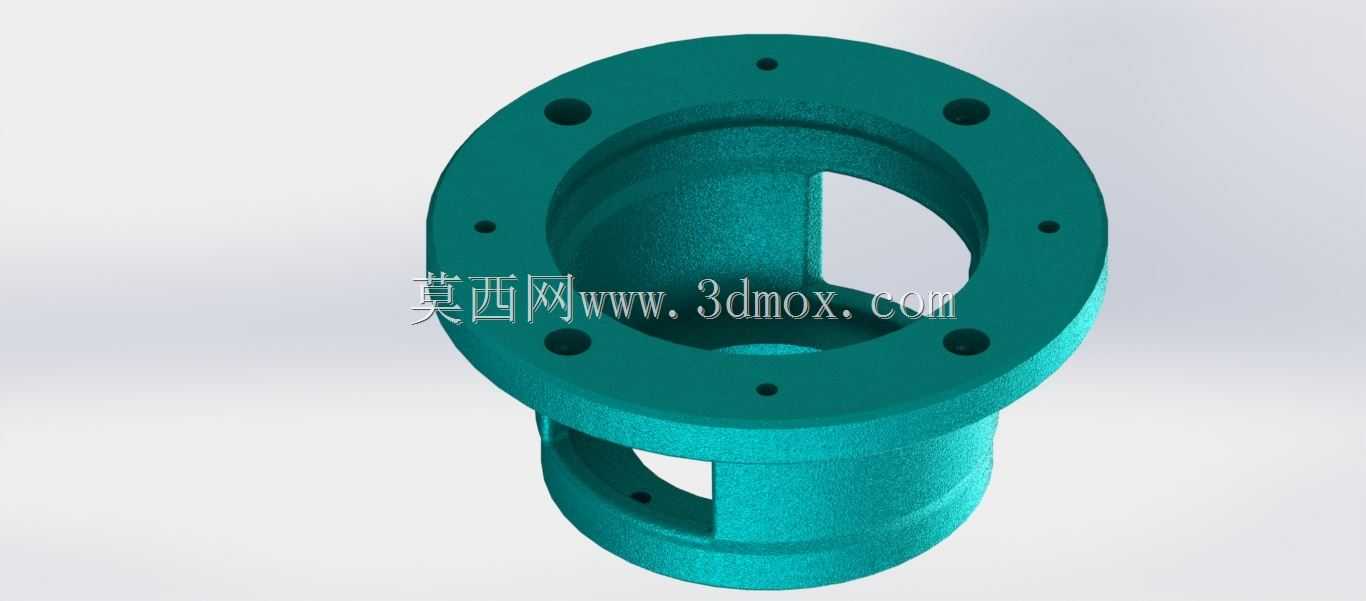

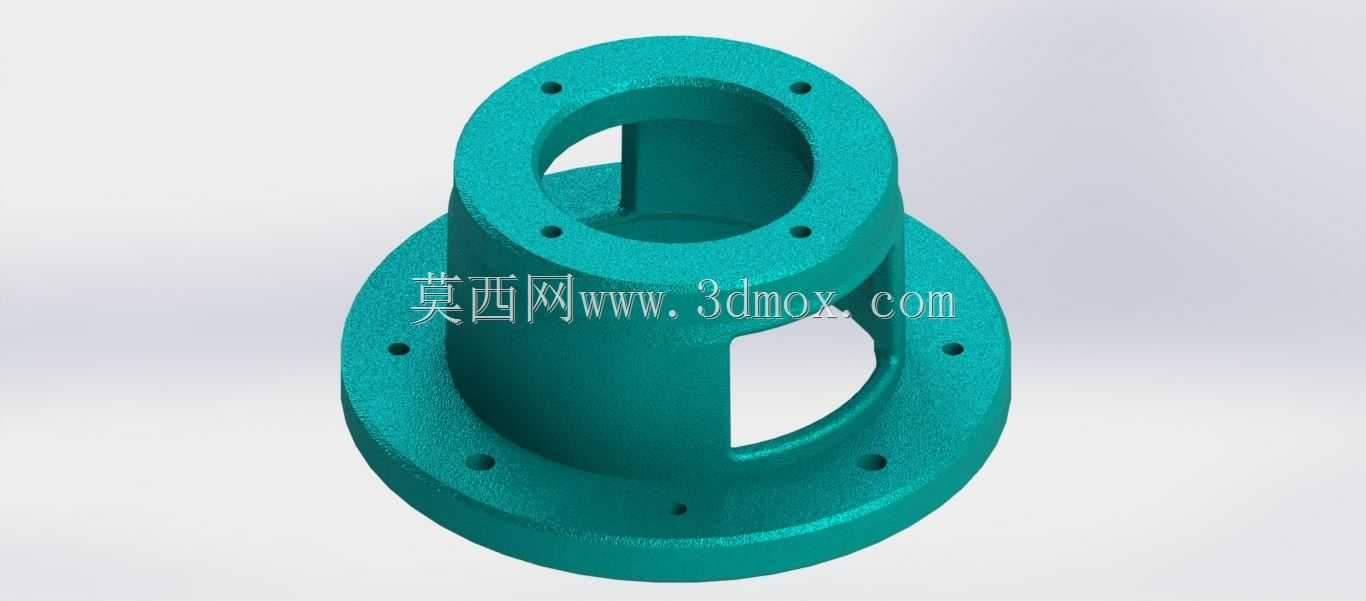

壳体侧壁开设的大面积镂空窗口，一方面是为了装配时方便调整联轴器的锁紧螺钉，日常运维时无需拆解整个壳体即可观察联轴器的磨损、对中情况，另一方面可以提升壳体内部的空气流通效率，带走电机输出端与联轴器运转产生的热量，避免连接区域热量堆积加速密封件老化。壳体的中心通孔尺寸适配标准1HP电机的输出轴径，预留了足够的联轴器安装空间，内壁与传动部件之间留有合理的安全间隙，防止运转过程中出现剐蹭干涉。

在安装边界方面，上部法兰的止口尺寸完全匹配对应功率电机的端盖止口，装配时可实现快速定位，无需反复调整同轴度，下部法兰的安装孔位兼容常规液压泵组的安装布局，可直接适配多款同规格齿轮泵、叶片泵的安装对接，减少设计人员的重复选型适配工作量。壳体整体采用刚性结构设计，壁厚经过受力校核，可承受电机启动、负载突变时产生的径向与轴向载荷，避免长期运行后出现连接部位形变、松动的问题，保障动力传输的稳定性。
