腋拐配套杯架便携挂载配件结构设计

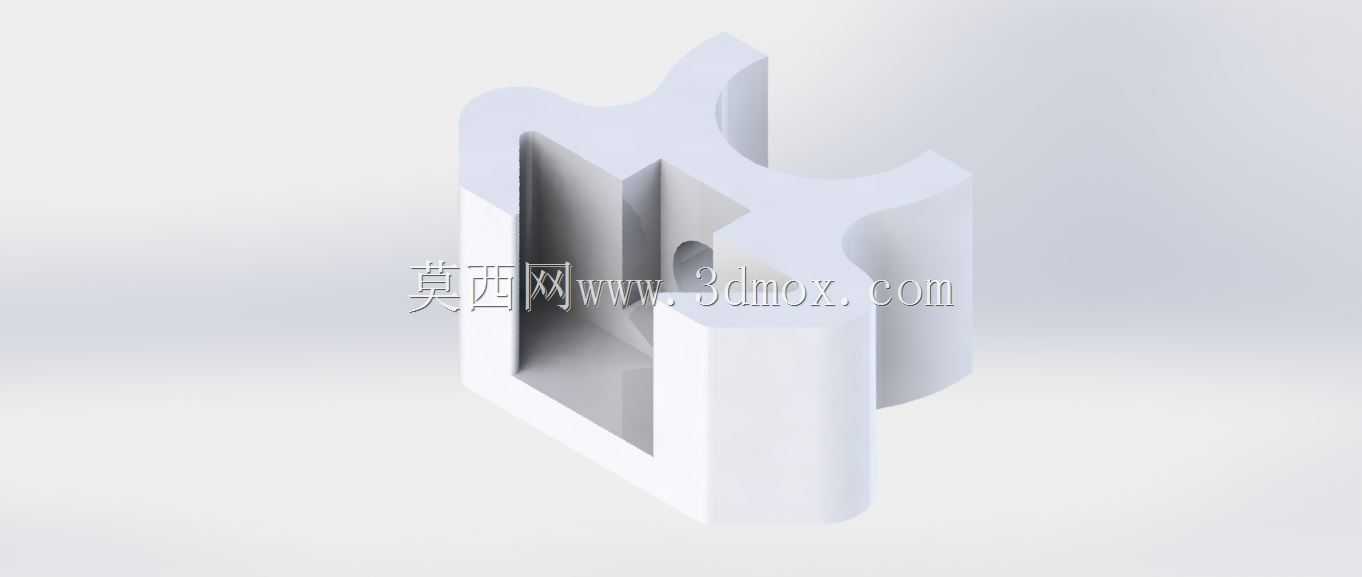

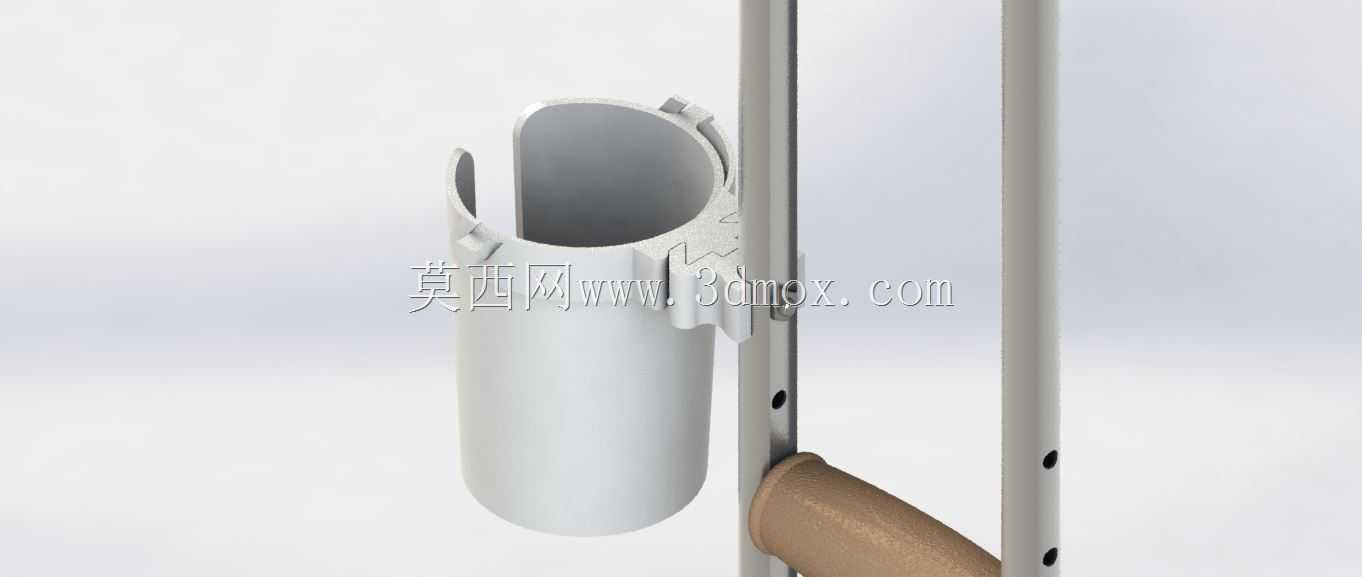

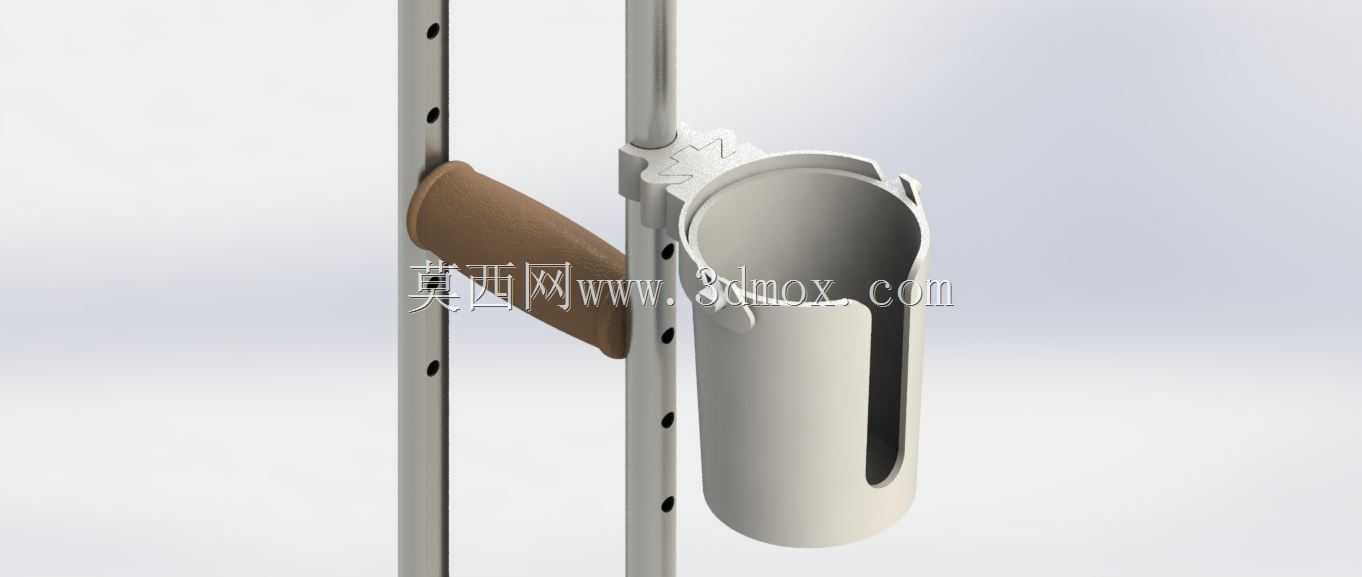

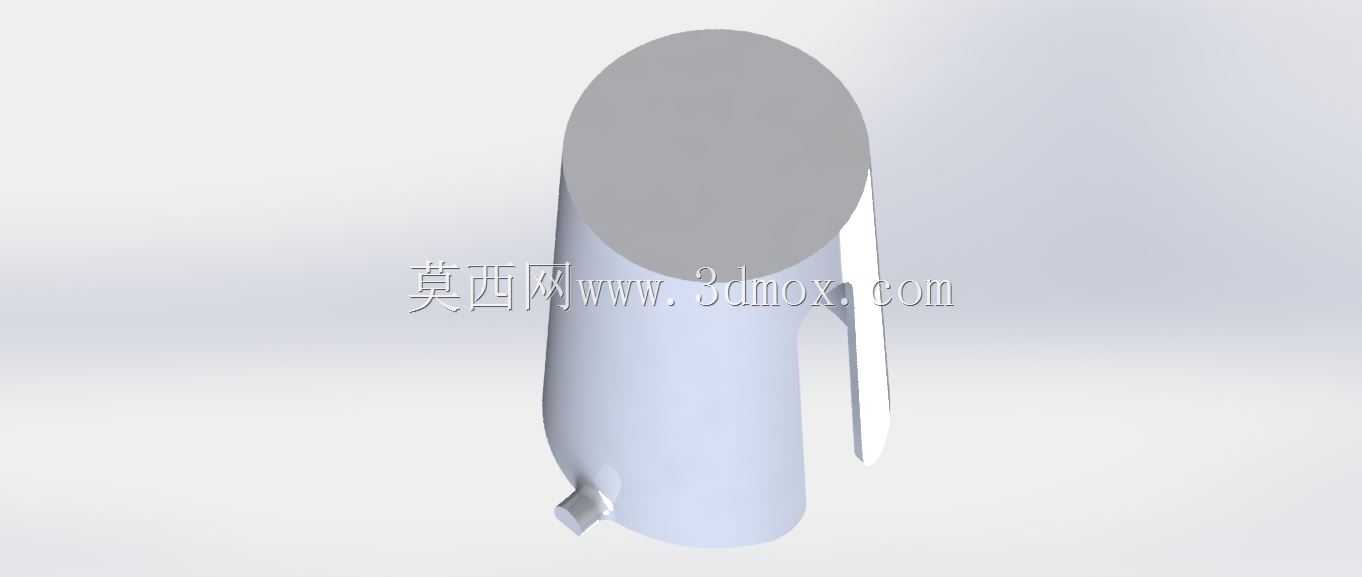

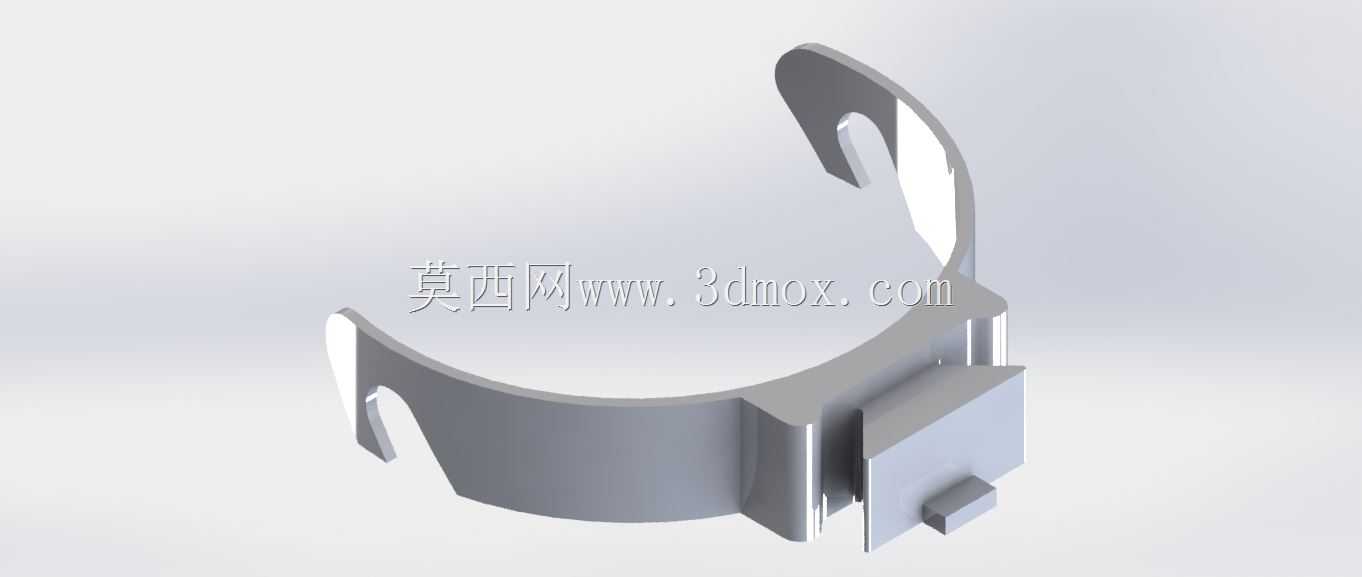

这款挂载配件主要面向腋拐使用者的日常出行场景，解决行动不便群体持拐出行时无法随身放置水杯、小型随身容器的痛点，在社区出行、康复训练、户外短距离移动等场景下，无需额外腾出持拐的手即可携带饮品容器，降低出行过程中的操作负担。配件整体采用环抱式挂载结构，主体为带纵向开口的筒状容置腔，开口宽度适配常规直径的直身水杯、便携保温杯的取放动作，容置腔深度可覆盖容器下半部分，配合开口处的限位凸缘，避免行走过程中容器因颠簸从腔体内滑出。安装端采用快拆式卡箍结构，可直接卡接在腋拐的金属竖杆上，适配市面上主流腋拐的标准管径，卡箍内侧预留有微小的形变余量，安装时无需额外工具，手动按压即可完成卡入固定，拆卸时只需扳动卡箍侧边的解锁拨片即可快速取下，不会在拐杆表面留下压痕或划伤。设计阶段充分考虑了3D打印的工艺可行性，整体结构无复杂倒扣、无需要支撑的悬空大面，所有壁厚均控制在1.8-2.5mm区间，打印完成后仅需去除少量支撑毛刺即可直接装配使用，无需二次打磨或粘接。从安装边界来看，卡箍的安装位置可沿拐杆上下自由调整，使用者可根据自身持握习惯、手臂自然下垂的高度调整杯架位置，避免杯架位置过高导致取放水杯时抬臂幅度过大，或是位置过低导致水杯磕碰地面、台阶。容置腔的侧边特意做了内凹的避让结构，不会干涉腋拐原有高度调节孔的使用，调整拐杖高度时无需拆卸杯架即可直接按压调节弹珠完成长度调整。结构受力层面，卡箍与筒身的连接位置做了三角加强筋过渡，可承载最大1.2kg的容器重量，日常盛放满杯饮用水完全不会出现连接处断裂的问题，同时整体重量控制在35g以内，不会额外增加拐杖的负重负担，不会影响使用者持拐时的重心平衡。筒身底部预留有直径3mm的沥水孔，若水杯出现少量洒漏，积水可直接从沥水孔排出，不会在筒内积存滋生异味，日常清洁时直接用清水冲洗即可，无需复杂的维护操作。
