管道加固用镀锌直角支撑托架结构

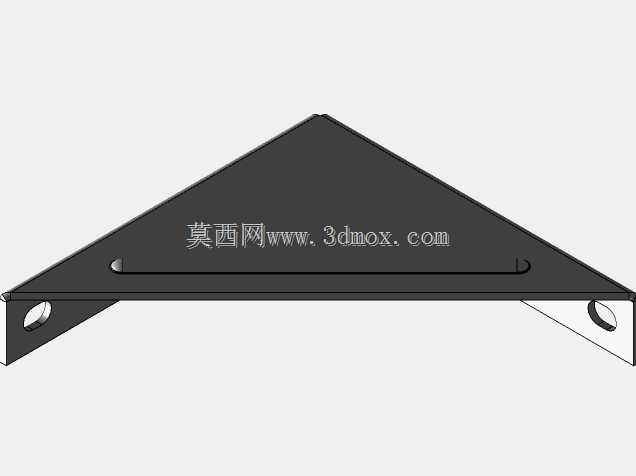

在民用建筑机电安装、工业厂区工艺管线排布场景中，这类直角支撑托架是管线支吊架系统里的核心受力构件，主要承担水平敷设管道的竖向荷载传递，同时可抵消管线运行过程中产生的小幅振动偏移，避免管道接口因长期受力不均出现渗漏、变形问题。不同于普通平板式支架，该构件采用L型一体化折弯成型结构，两个垂直安装面分别对应墙面锚固端与管道承托端，折弯处增设的三角形加强筋从结构力学层面提升了整体抗扭、抗弯折性能，即便在单侧受力不均的工况下，也能避免安装面与承托面的夹角出现塑性形变。

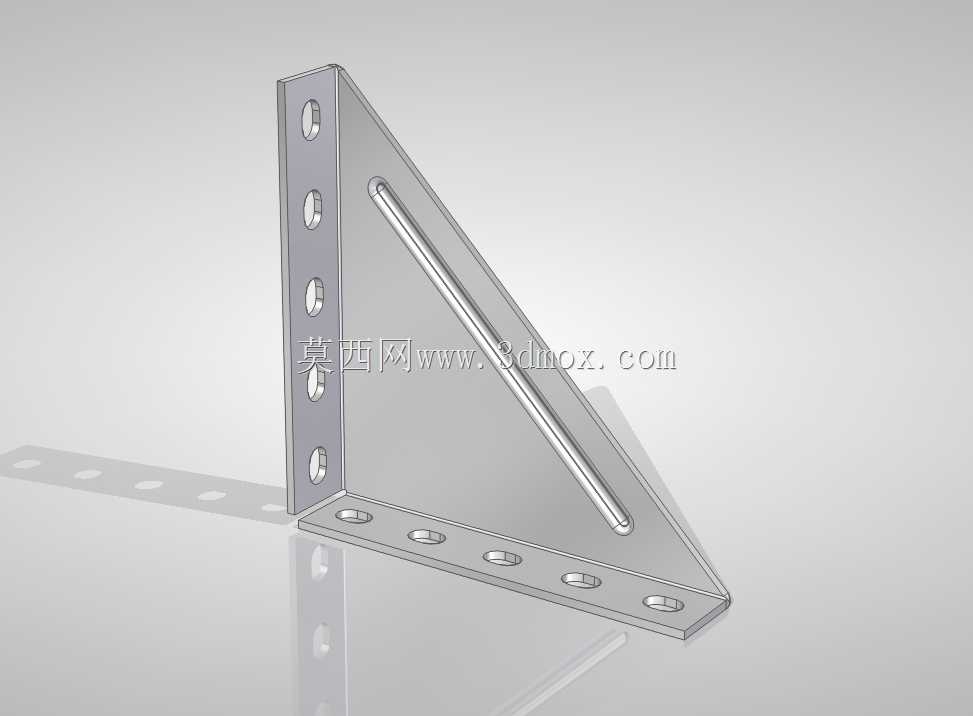

从安装边界来看，该托架的两个安装面均预制了长圆形安装孔，这类孔型设计并非随意排布：墙面侧的竖向长孔可适配现场锚固螺栓的安装误差，允许施工人员在一定范围内上下调整托架的安装高度，无需重新钻孔破坏墙体结构；承托侧的横向长孔则可适配不同管径管卡的固定需求，无需额外打孔即可兼容一定尺寸区间的管道固定作业。构件表面采用镀锌钝化处理，可在潮湿的地下管廊、户外管线架设场景中抵御水汽腐蚀，延长构件的整体服役周期，减少后期运维更换的频次。

设计阶段建模时，需要重点把控折弯处的内R角参数，若R角过小，钣金折弯过程中易出现应力集中导致的开裂问题，若R角过大则会影响两个安装面的贴合精度，导致安装后托架出现歪斜。同时要核算每个安装孔的边距余量，避免孔位过于靠近板材边缘，在螺栓锁紧时出现板材撕裂的问题。承托面边缘做了卷边处理，一方面可消除钣金剪切后的锐边，避免施工安装时划伤作业人员，另一方面也能提升承托面的边缘刚度，避免长期承重后出现边缘下弯变形。实际选型时，需要根据敷设管道的单米重量、管线跨度核算单组托架的承重阈值，确保托架的额定荷载大于管线的实际运行荷载，预留足够的安全冗余，避免出现支架失效引发的管线坠落事故。
