内置螺母固定型螺纹连接把手插头结构

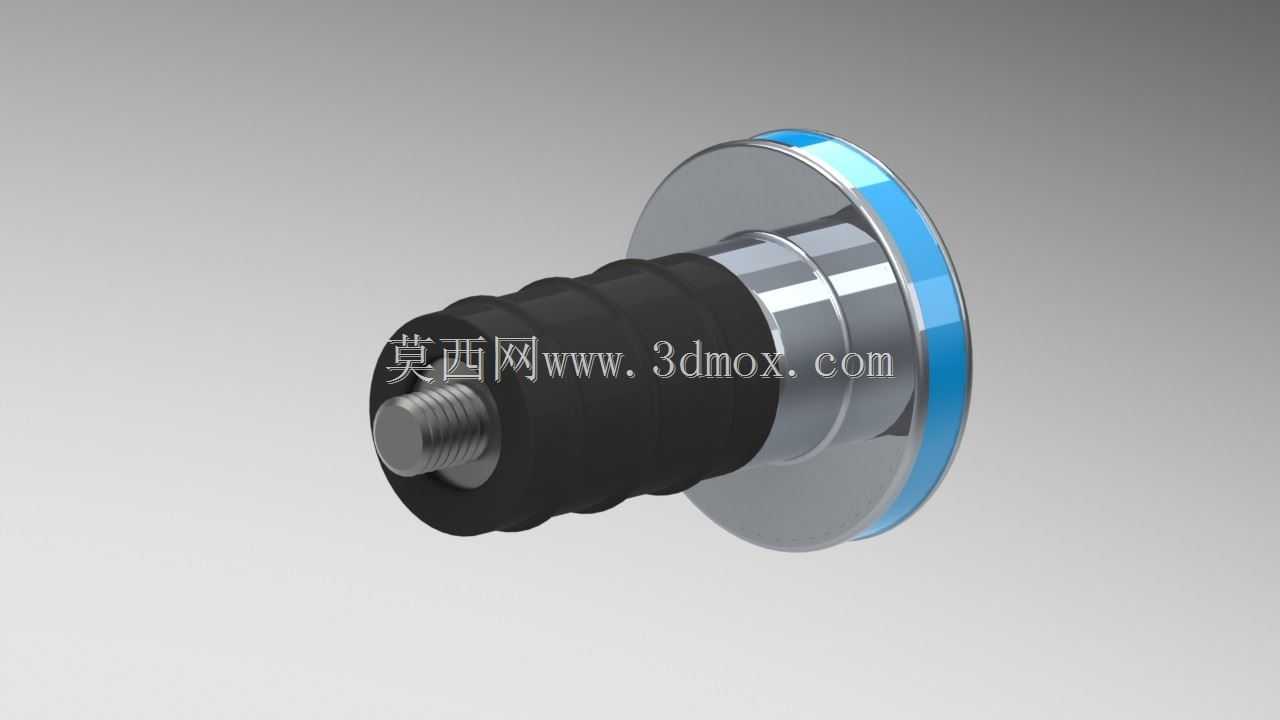

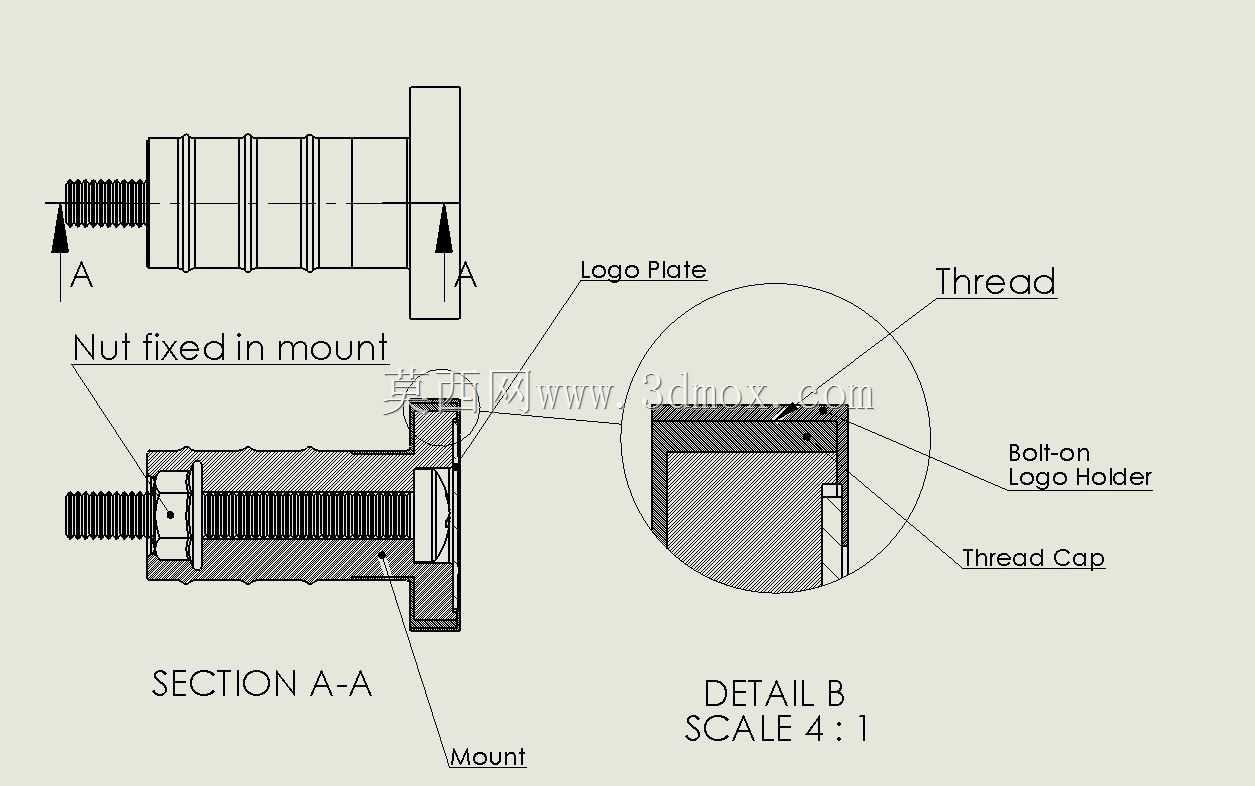

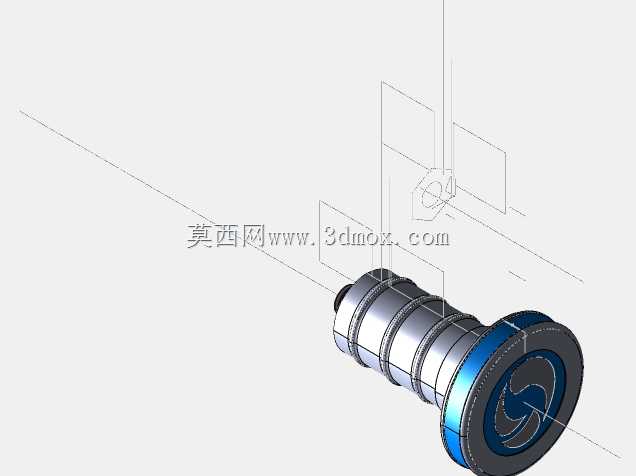

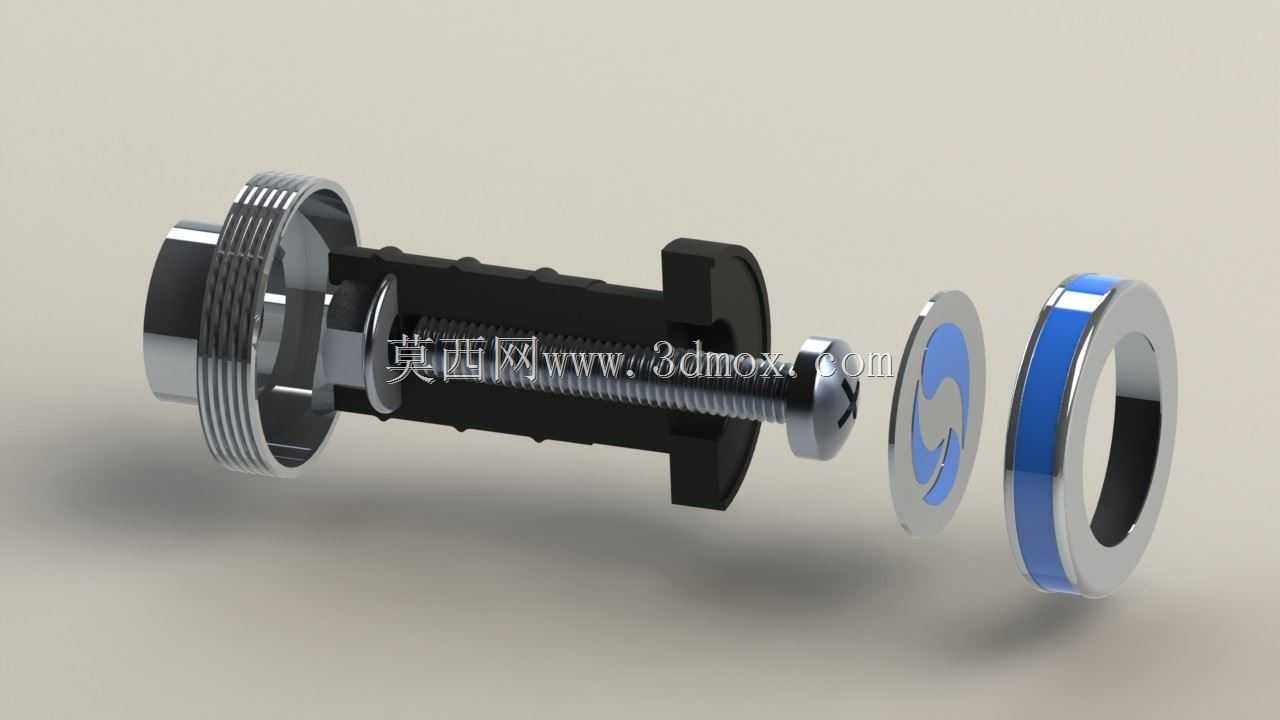

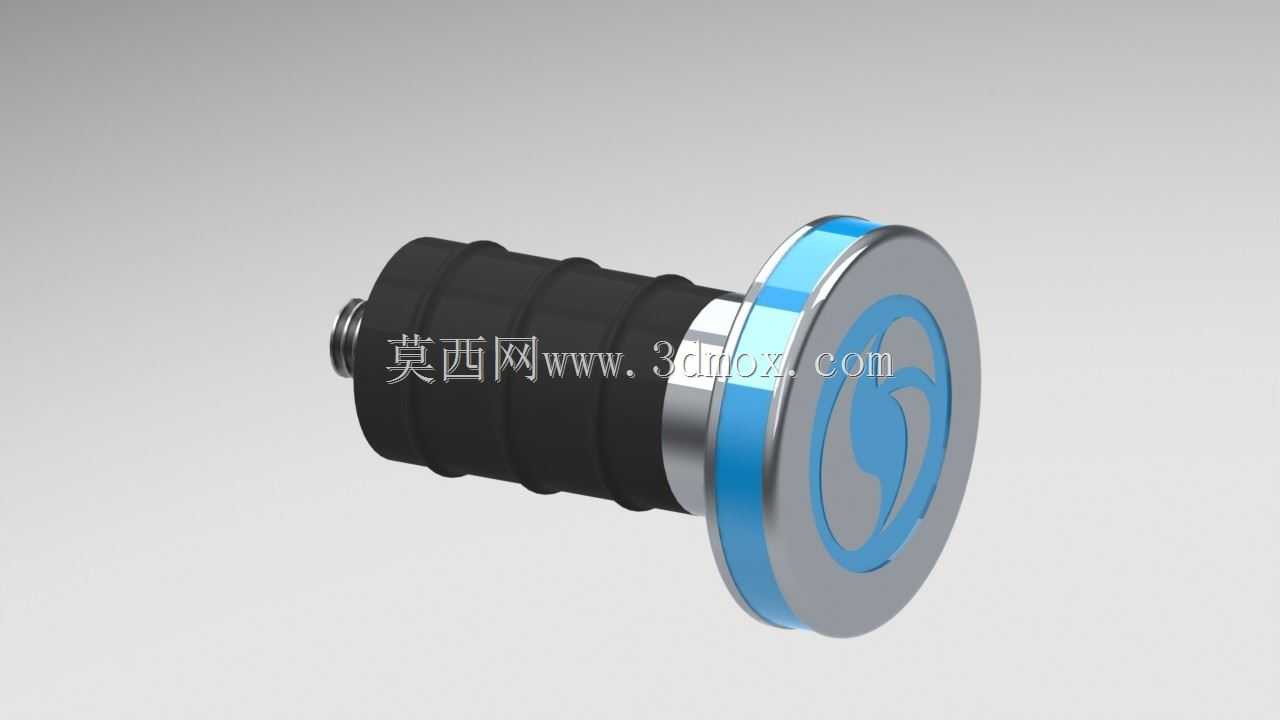

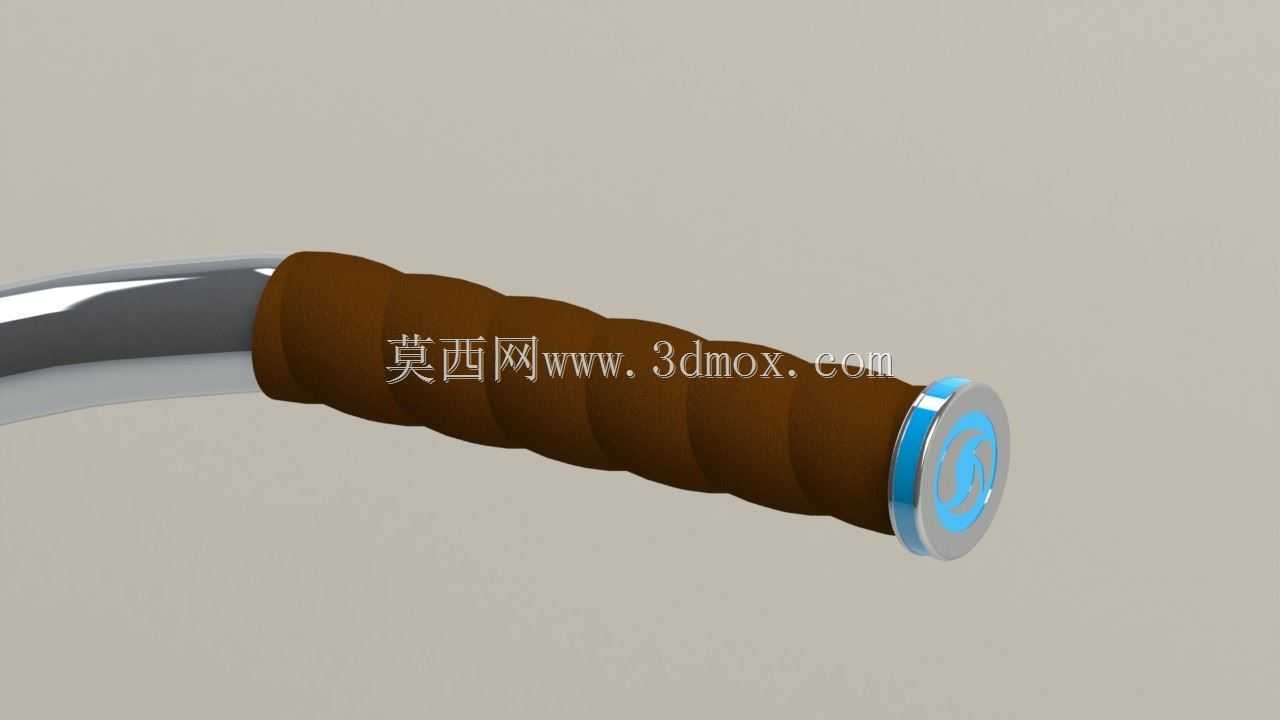

该结构多用于需要频繁手动插拔、同时要求安装后无松脱风险的机电设备接口端，常见于工业控制机柜、测试仪器面板、机载设备操控端的外接手柄连接场景，承担手动插拔操作的受力传递、接口定位以及外观标识整合的作用。设计阶段优先解决了传统把手插头在反复插拔后螺母移位、连接松旷的问题，将配套螺母直接内置在安装支架的预留腔体内，装配时螺母无法随螺栓转动，现场安装不需要额外伸入腔体内部固定螺母，仅从外侧拧动螺栓即可完成锁紧，大幅缩减了狭小安装空间内的装配工时。底座头部专门设计了切口结构，装配时金属外壳可顺着切口滑入定位，避免外壳安装时出现周向转动，保证外壳与内部芯体的同轴度，减少插拔过程中外壳与对接端的卡滞磨损。上部尺寸段加工有外螺纹，用于安装徽标盖，徽标座采用螺栓固定的方式连接在螺纹段上，相比胶粘固定的方式，可承受更高的擦拭、触碰外力，不会出现徽标脱落、移位的问题，同时螺栓螺母的连接规格与同系列前代产品完全通用，现有产线的装配工具、备件库存可直接复用，不需要额外调整装配工艺。从剖面结构可以看到，内部螺纹段贯穿整个芯体，插拔时的轴向受力直接通过螺纹段传递到安装支架，而非外壳受力，可承受更大的插拔拉力，避免长期使用后外壳开裂。细节B处的放大结构显示，螺纹盖与主体的配合采用台阶定位，配合间隙控制在0.1mm以内，既可以保证螺纹盖顺利旋入，又能避免使用过程中出现晃动异响。安装边界方面，带螺纹的插接端直径与同系列标准接口完全匹配，可直接替换现有同规格插头，不需要修改面板上的安装开孔尺寸，头部徽标安装段的外径小于握持段直径，插拔时手部不会触碰徽标边缘，握持受力区域做了等直径设计，手部握持时受力均匀，反复插拔也不会出现硌手的问题。整体结构没有多余的异形凸起，所有外露棱边都做了0.2mm的倒角处理，既可以避免安装时划伤操作人员，也能减少注塑或机加工过程中的毛刺残留，降低后续去毛刺的工序成本。
