四缸发动机排气歧管结构设计

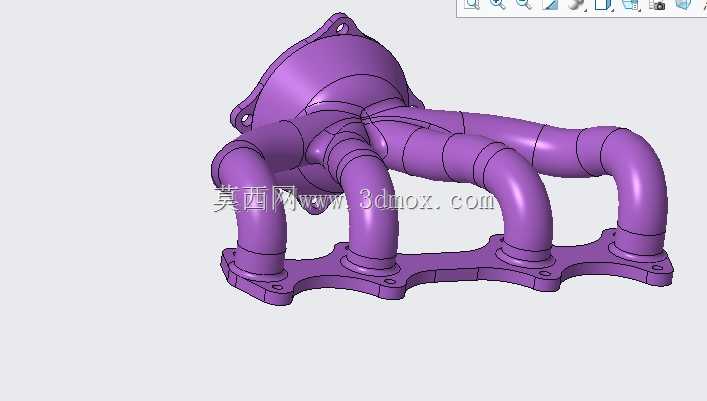

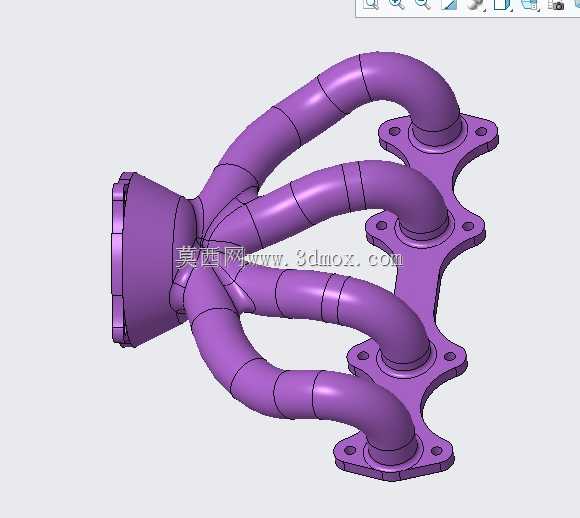

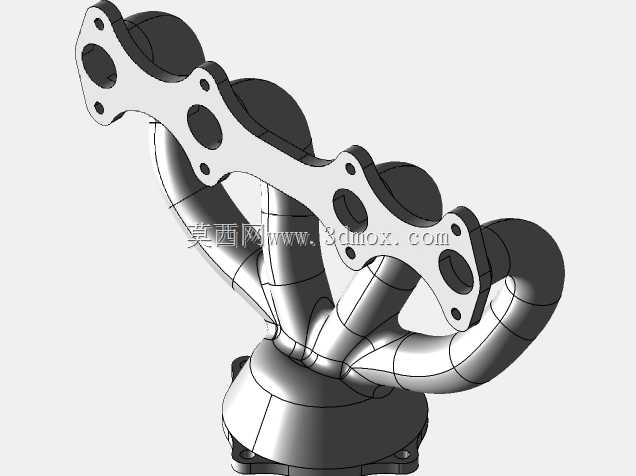

这款排气歧管适配直列四缸内燃发动机，主要应用于乘用车、小型工程机械的动力单元排气系统，核心作用是将四个气缸燃烧后产生的高温废气有序汇集，导入排气后处理装置与消声系统，同时通过管路走向的优化设计，利用排气脉冲效应提升气缸扫气效率，降低各缸排气干涉，减少泵气损失，间接优化发动机动力输出表现与燃油经济性。设计阶段首先需要匹配气缸盖排气口的安装定位，法兰端采用四组对应缸距的螺栓孔布局，每个安装位周边预留密封压合平面，平面度公差控制在0.1mm以内，保证与缸盖结合面的密封可靠性，避免高温废气泄漏引发的周边部件热损伤。歧管的四个支管采用等长化曲率设计，每段管路的弯曲半径经过反复校核，既避免过小弯折造成的排气阻力激增，也控制整体外形包络尺寸，防止与发动机舱内的防火墙、悬置支架、冷却管路等周边部件产生装配干涉，整体安装边界适配主流1.5L-2.0L排量四缸机的舱内布局空间。管路壁厚根据排气温度场分布做差异化设定，靠近法兰的高温段适当增加壁厚，抵御长期高温排气冲刷带来的热变形与氧化腐蚀，汇集端的扩口结构采用渐变式通径设计，逐步降低废气流速，减少气流紊流产生的排气噪声。支管之间设置的连接加强筋，并非单纯的结构补强，同时可以平衡各支管之间的温度差，减少冷热交变工况下产生的热应力，避免歧管长期使用后出现开裂、变形等失效问题。建模过程中对每个弯曲段的流道做了顺滑过渡处理，消除流道内的台阶与锐角，降低废气流通阻力，同时兼顾铸造工艺的拔模角度要求，不管是采用铸铁铸造还是不锈钢焊接工艺，都能满足量产加工的工艺可行性，安装端的法兰孔位同轴度、密封面平面度都预留了机加工余量，方便后续精加工达到装配精度要求。
