起重机吊钩总成结构设计三维数模

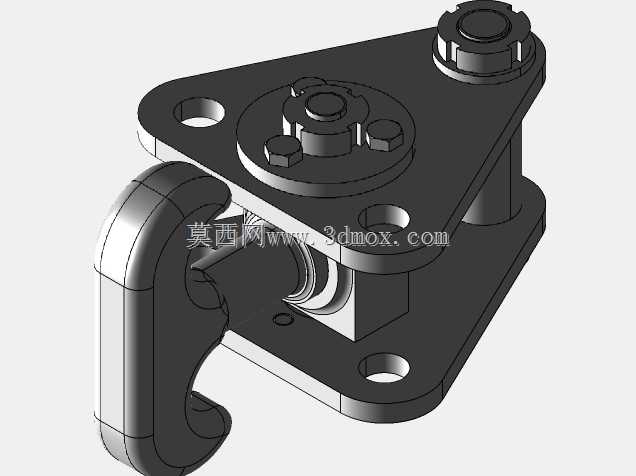

在起重作业场景中，吊钩总成是直接承载被吊重物载荷的核心执行部件，广泛应用于桥式起重机、门式起重机、汽车吊等各类起重设备的起升机构末端，承担载荷传递、吊点连接的关键作用，其结构可靠性直接决定起重作业的安全系数，是起重设备上不可替代的核心受力构件。该吊钩总成采用三角式上下安装板的铰接结构设计，上安装板预留三个均布的安装通孔，用于和起重小车的起升滑轮组架或者动滑轮架端面进行螺栓紧固连接，安装孔的孔位公差按照IT7级精度设计，保证装配后整体结构的对中性，避免偏载带来的附加弯矩影响吊钩受力。上下安装板之间通过销轴铰接吊钩钩体，铰接位置配套设置耐磨衬套结构，衬套采用铜基石墨自润滑材质，可在长期重载转动过程中减少销轴与钩体铰接孔的磨损，同时降低日常维护时的润滑频次，适配港口、车间、货场等多粉尘、维护条件有限的作业场景。钩体部分采用锻造钩体的结构形态，钩身截面为椭圆形渐变设计，从钩颈位置到钩尖位置截面尺寸逐步过渡，在保证钩身抗弯、抗剪强度的前提下，尽可能降低钩体自身重量，减少起升机构的无效载荷消耗。钩体的防脱结构集成在铰接端上部，通过挡板与螺栓组件实现钩体转动角度的机械限位，避免吊钩在空载摆动过程中出现钩体翻转脱槽的风险，同时在钩口位置预留了防脱棘爪的安装位，可配套加装弹簧式防脱挡板，防止吊装过程中吊索具从钩口意外滑脱。整体结构的安装边界充分考虑了现有中小吨位起重设备的安装互换性，上下安装板的间距、铰接销轴的直径、安装孔的中心距均适配常规5-10吨级起重设备的吊具安装尺寸，设计过程中对整体结构进行了受力路径的优化，让起吊载荷通过上安装板均匀传递到两侧立板，再通过铰接销轴传递到钩体，避免出现应力集中的薄弱区域，所有受力连接位置的螺栓均采用高强度级紧固件，保证重载冲击下的连接可靠性。在建模过程中，所有配合面均按照实际装配公差进行建模预留，铰接位置的转动间隙控制在合理范围，既保证钩体可以灵活转动调整吊点方向，又不会因为间隙过大导致作业过程中出现不必要的晃动，适配不同角度的吊载作业需求，可直接用于起重设备的吊具选型参考、结构改进设计以及虚拟装配验证。
