小型潜水式推流搅拌曝气机结构设计

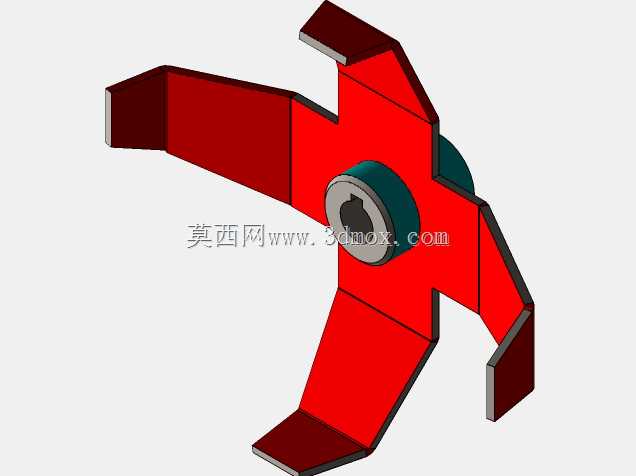

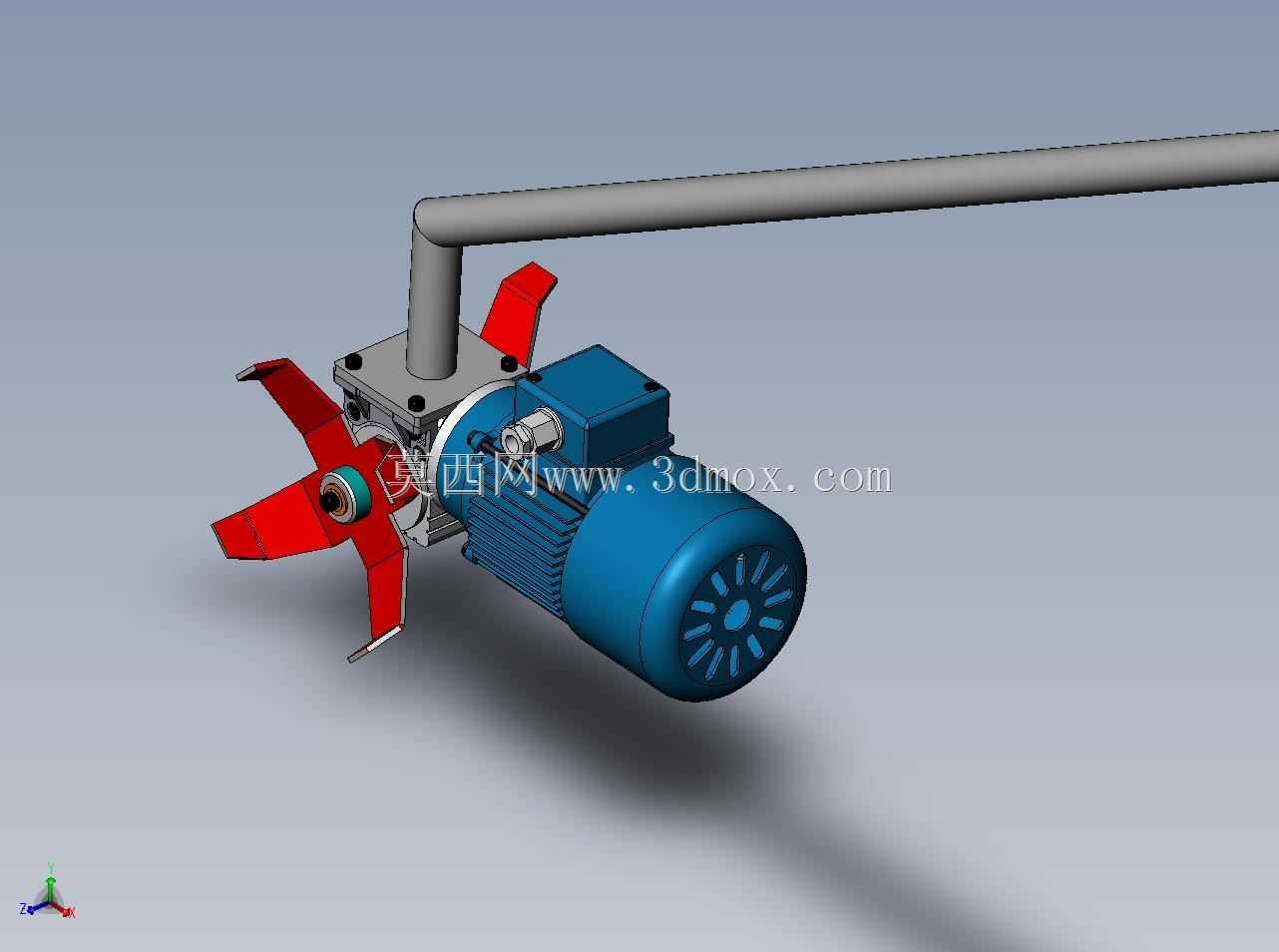

这款推流式潜水曝气机的三维结构，核心面向小型景观水体、庭院种植配套水循环、小型通道旁水景的水体充氧与介质推流场景，实际作业时整体潜入水下运行，无需额外搭建地面安装平台，适配狭小水域的改造与运维需求。从结构布局来看，驱动端采用集成式密闭电机壳体，壳体尾部设置放射状散热筋，既保证水下运行时的热量快速通过水体交换散出，也通过筋条结构强化壳体抗水压形变能力，电机输出轴直接连接搅拌叶轮组件，取消了传统长轴传动的中间联轴器结构，减少水下动密封的泄漏风险点。叶轮采用六叶后倾式红色叶片设计，叶片边缘做了切水倒角处理，运转时既能形成径向推流的水流推力，也能通过叶片背面的负压区卷吸空气，实现水体充氧与水流推动的双重作用，叶轮前端设置导流锥，避免进水口处形成涡流紊流，降低运转时的水力损失。设备上部的弯管结构为进气通道，管口延伸至水面以上，通过叶轮转动形成的负压自动吸入空气，无需额外配置气源设备，空气经过弯管导入叶轮中心区域，被高速旋转的叶片切割成微小气泡混入水体，提升溶氧效率。安装边界上，设备的安装固定板设置在电机与弯管的连接位置，板上预留四个对称的安装孔位，可直接固定在池壁预埋支架或者池底安装基座上，整体安装后水平方向的投影尺寸适配0.8米至2米宽度的小型水体，竖直方向高度可通过调整支架高度适配0.5米至1.5米的水深，运行时叶轮距离池底的安全距离不小于200毫米，避免运转时卷吸池底沉积物造成堵塞。设计过程中重点考虑了水下设备的维护便利性，电机端盖与壳体采用法兰式螺栓连接，密封面设置双层O型密封圈，拆解时无需整体拆除设备即可完成密封件更换与轴承维护，叶轮与输出轴采用键连接加锁紧螺母的固定方式，可快速拆卸更换磨损的叶片，适配不同水质下的长期运行需求。实际使用中，这类设备除了小型水景的水体维护，也可用于小型草本植物种植的水培槽水循环，通过持续推流避免水培营养液出现沉积分层，同时提升营养液中的溶氧量，满足植物根系的呼吸需求，运转时的水流速度可通过叶轮转速调整，适配不同种植场景下的水流强度要求，避免流速过大冲击植物根系。
