力泵用三通法兰连接阀室结构设计

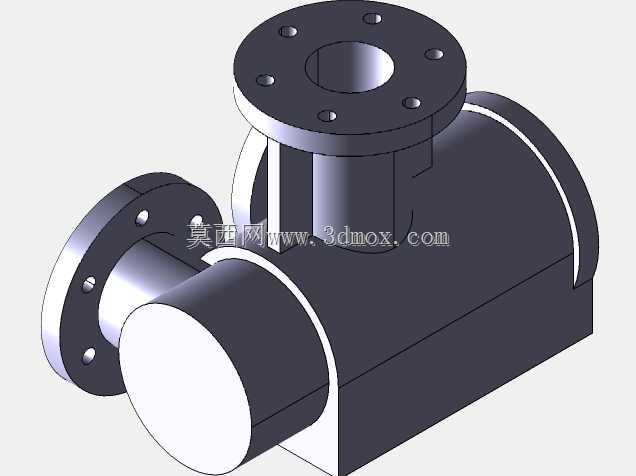

在流体输送系统的工程落地场景里，这类阀室是力泵实现流体换向、压力调控的核心承压腔体部件，常配套应用在工业流体输送、液压动力回路、化工介质输送等工况的力泵单元中，直接决定泵组运行时的流道稳定性与承压可靠性。从实际功能来看，该阀室作为力泵流道的交汇承载结构，需要同时承接三个方向的管路对接，既要为内部阀芯、密封组件提供精准的安装定位空间，也要承受泵组运行时产生的流体脉动压力与管路传导的安装应力，避免出现腔体变形、介质渗漏等影响系统运行的问题。设计阶段首先围绕流道平顺性做核心考量，三个接口的流道过渡区域做了圆弧顺滑处理，减少介质在腔体内的紊流与压损，避免长期运行时流道拐角处出现冲蚀磨损；腔体壁厚根据常规工况的承压等级做了等强度校核，在法兰对接位置做了局部加厚处理，抵消螺栓锁紧时产生的局部压应力，防止法兰面变形导致密封失效。外形结构上采用卧式腔体搭配顶部垂直接口的布局，两个水平同轴的法兰接口分别对接泵体出口与下游输送管路，顶部垂向法兰接口用于安装压力调控组件或者旁通回路，三个法兰均采用标准凸面法兰结构，螺栓孔沿法兰圆周均布，适配行业通用的管路安装标准，安装时无需额外做转接件加工，可直接对接同压力等级的标准管路。安装边界方面，腔体底部预留了与泵体基座贴合的定位平面，安装时可通过定位销先完成腔体与泵体的同轴度校准，再锁紧法兰连接螺栓，能有效降低装配时的同轴度误差，避免运行时出现密封件偏磨、流道错位的问题；腔体外部的加强筋沿轴向与径向交错布置，在不额外增加过多壁厚的前提下提升了腔体整体刚性，即使在较高压力的脉动载荷下，腔体的形变量也能控制在密封件允许的补偿范围内。从结构细节来看，腔体与端盖配合的止口位置做了精准的公差匹配，既保证端盖装配后的同轴度，也为密封圈预留了合理的压缩量，不需要额外涂覆密封胶即可实现可靠静密封；法兰密封面的粗糙度按照密封要求做了对应加工控制，能适配非金属平垫片、金属缠绕垫片等多种常用密封件，满足不同温度、不同介质工况的密封需求。这类阀室的结构设计充分兼顾了加工工艺性与装配便利性，腔体主体可通过铸造完成毛坯成型，后续仅需对法兰面、止口位置做精加工即可，加工工序少且工艺成熟，适合批量生产配套，在实际选型应用时，可根据输送介质的腐蚀性、工作压力等级选择对应材质的毛坯，适配不同场景的力泵配套需求。
