植物纸板纸箱电动破碎设备三维结构

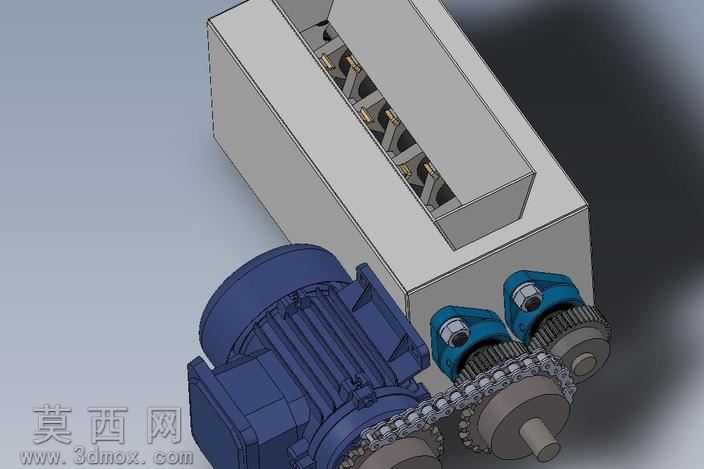

本套破碎设备三维模型采用SolidWorks平台完成全参数化建模，整体结构围绕植物、纸张、纸板、纸箱类轻质物料的破碎作业需求展开设计，建模过程严格遵循机械设计装配逻辑，所有零部件均按实际加工公差设定配合间隙，可直接用于结构验证与生产参考。模型完整还原了设备的动力输入、传动减速、破碎执行三大核心模块：动力端采用标准三相异步电机模型，建模时还原了电机外壳散热筋、接线盒、输出轴端盖等细节结构，外壳材质赋予哑光深蓝色工程漆质感，端盖与输出轴赋予金属磨砂材质，还原真实电机的外观特征。传动模块采用链轮链条配合齿轮减速的结构设计，建模过程中对链条链节、链轮齿形、啮合齿轮的齿廓参数做了精准还原，所有传动件均赋予45号钢调质后的金属质感，齿面做轻微高光处理以体现机加工表面特征，装配时严格对齐传动中心距，确保传动路径无干涉，可通过运动仿真模拟完整的动力传递过程。破碎执行舱采用长方体箱式结构，进料口设置于箱体顶部，内部破碎辊组件的刀座、刀片排布按物料破碎粒径需求做了等距阵列设计，箱体外壳赋予Q235钢板焊接后的哑光浅灰金属质感，内部与物料接触的破碎部件赋予耐磨合金钢材质，刀片刃口做锐化处理体现切削功能特征。整体渲染采用工业产品常用的柔和顶光加侧补光方案，背景选用渐变灰突出设备主体结构，阴影做柔化处理避免遮挡结构细节。设计思路上针对植物纤维、纸质类物料易缠绕、硬度低的特性，采用低转速大扭矩的传动配比，破碎刀片采用交错排布方式，既保证物料的剪切破碎效率，又避免软质物料卡滞，同时箱体结构做了密封设计，防止破碎过程中碎屑飞溅，整体结构紧凑，动力传递路径短，后期维护便捷，可作为小型商用破碎设备的结构设计参考，也可用于相关机械课程的教学演示案例。
