旧漆辊改造可换式3D打印耗材线轴座

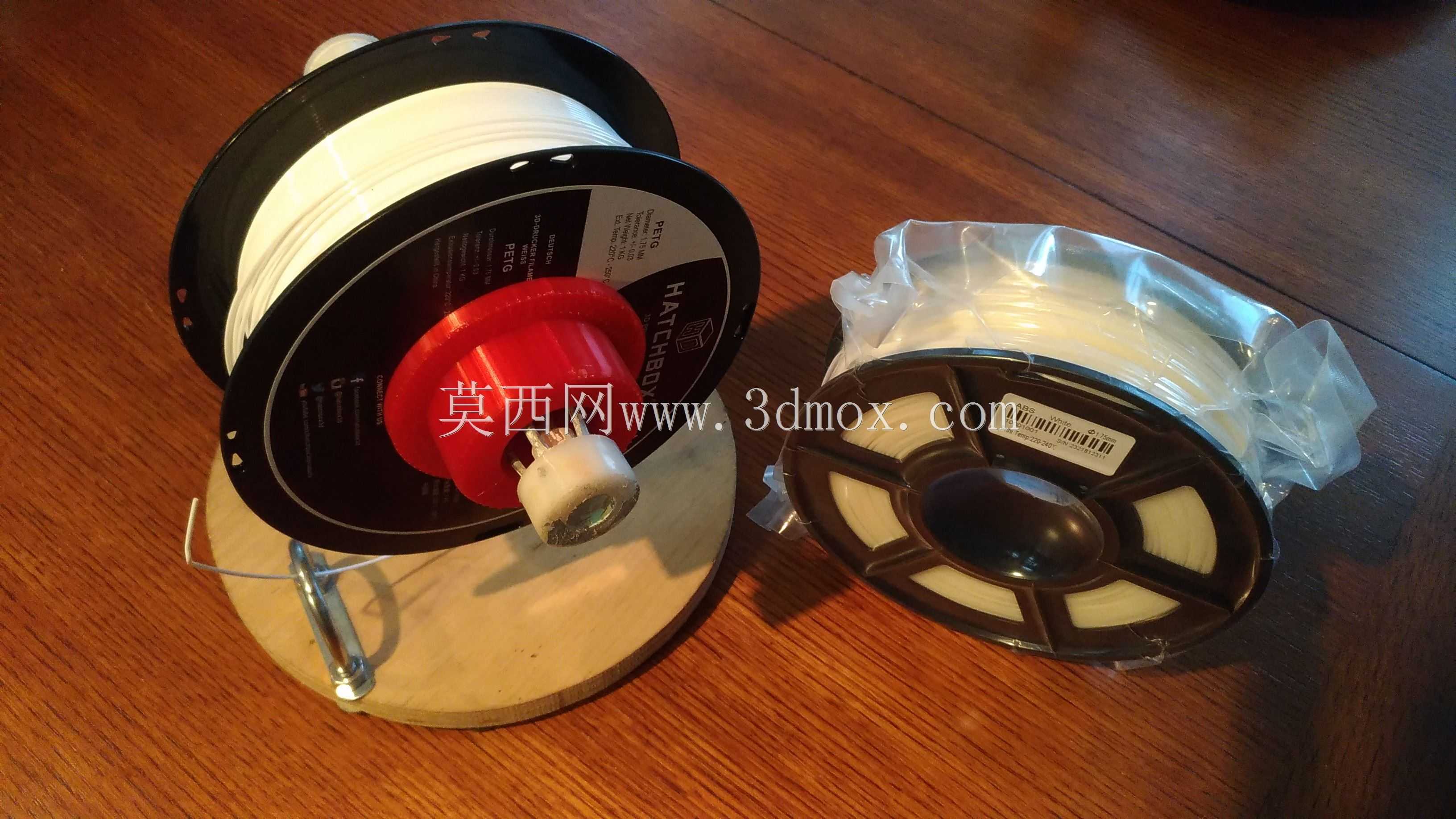

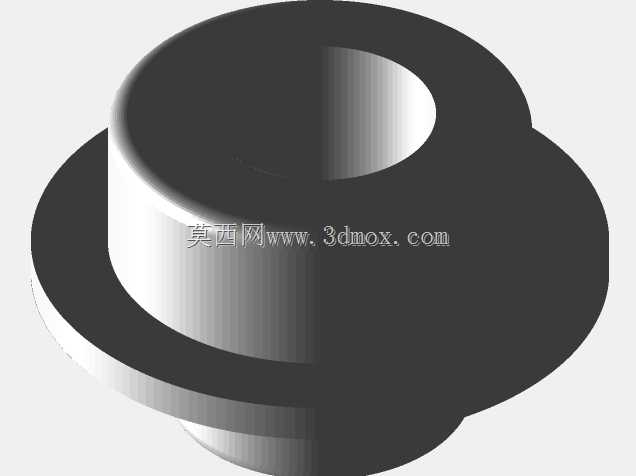

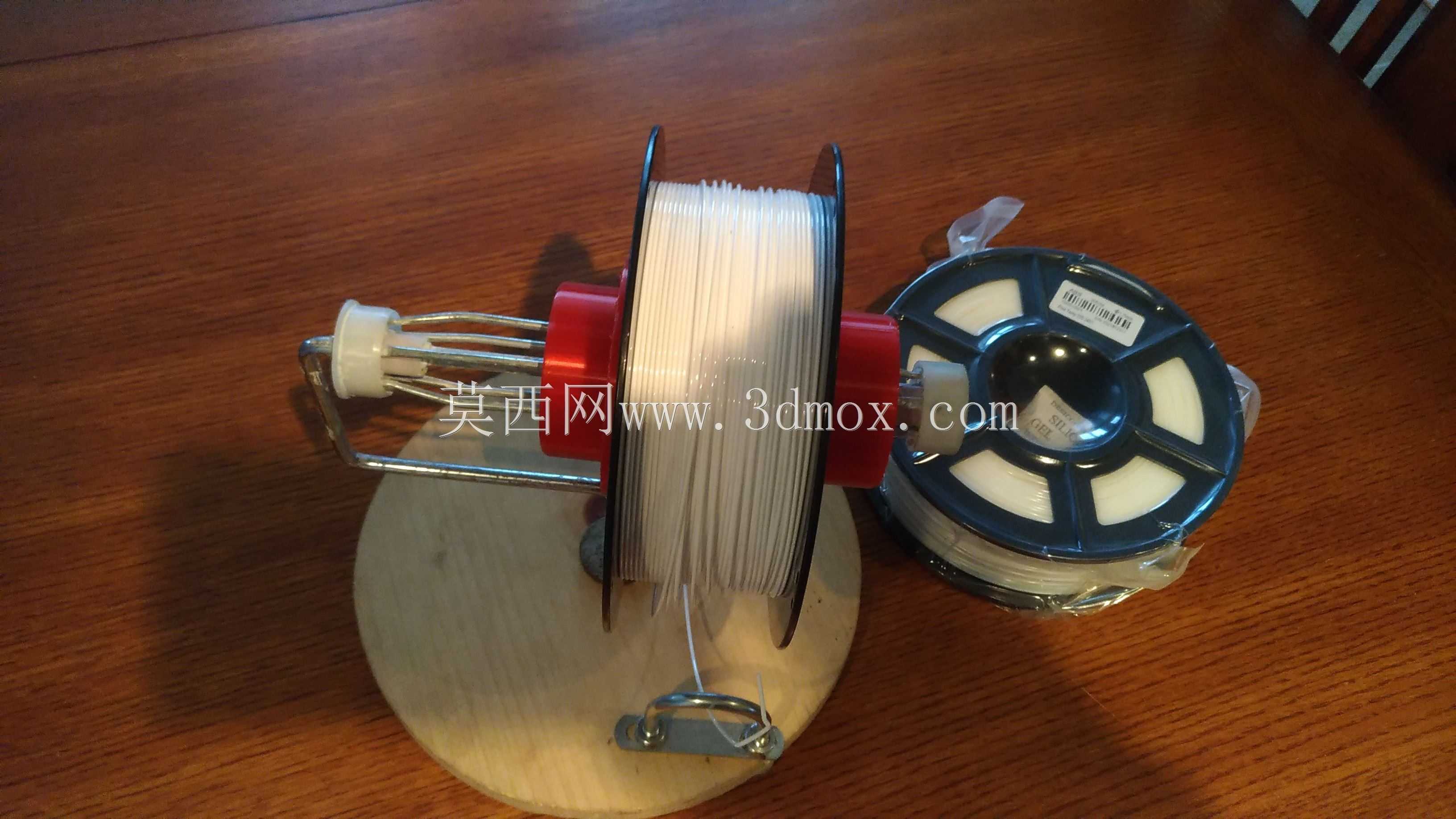

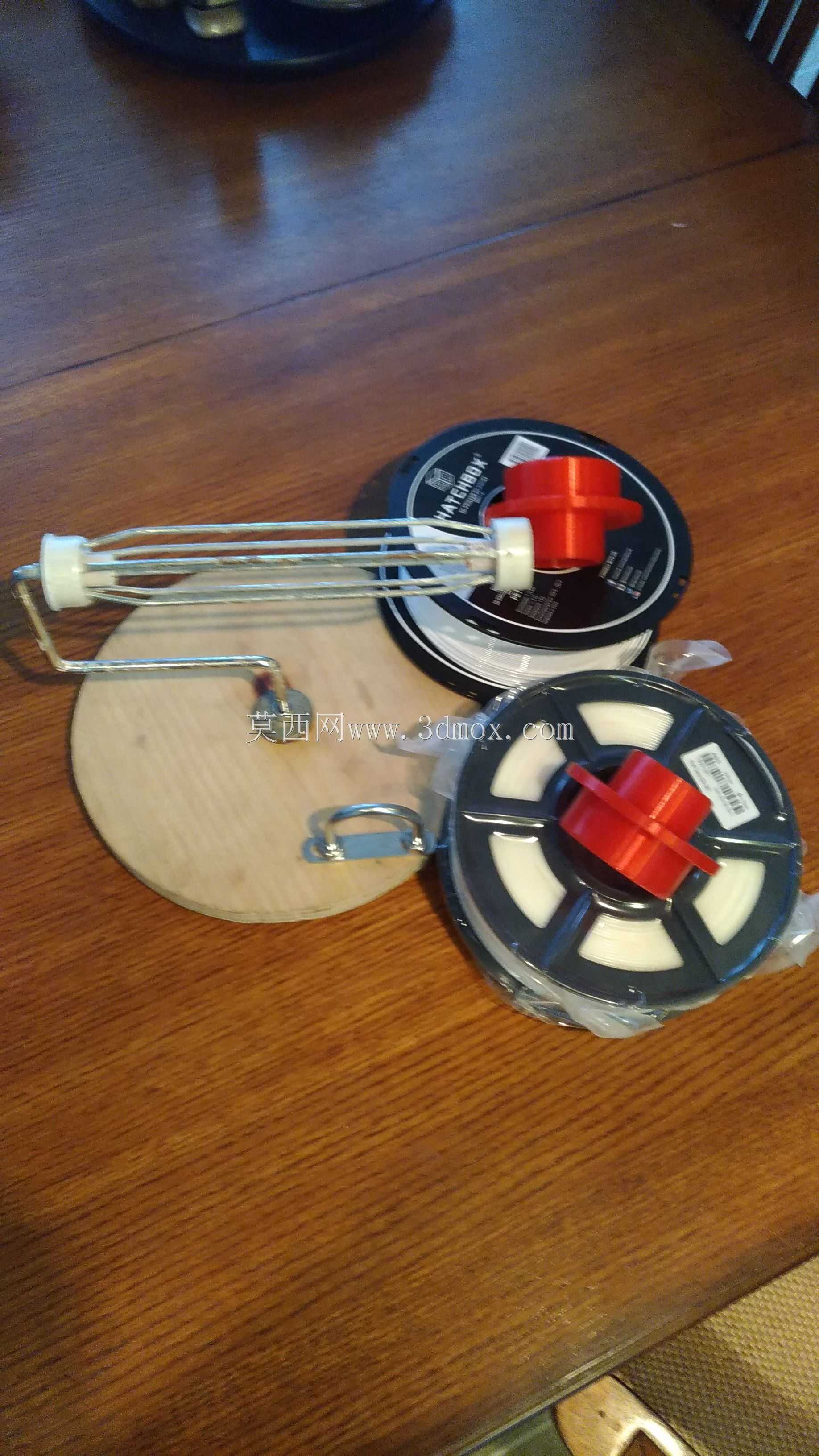

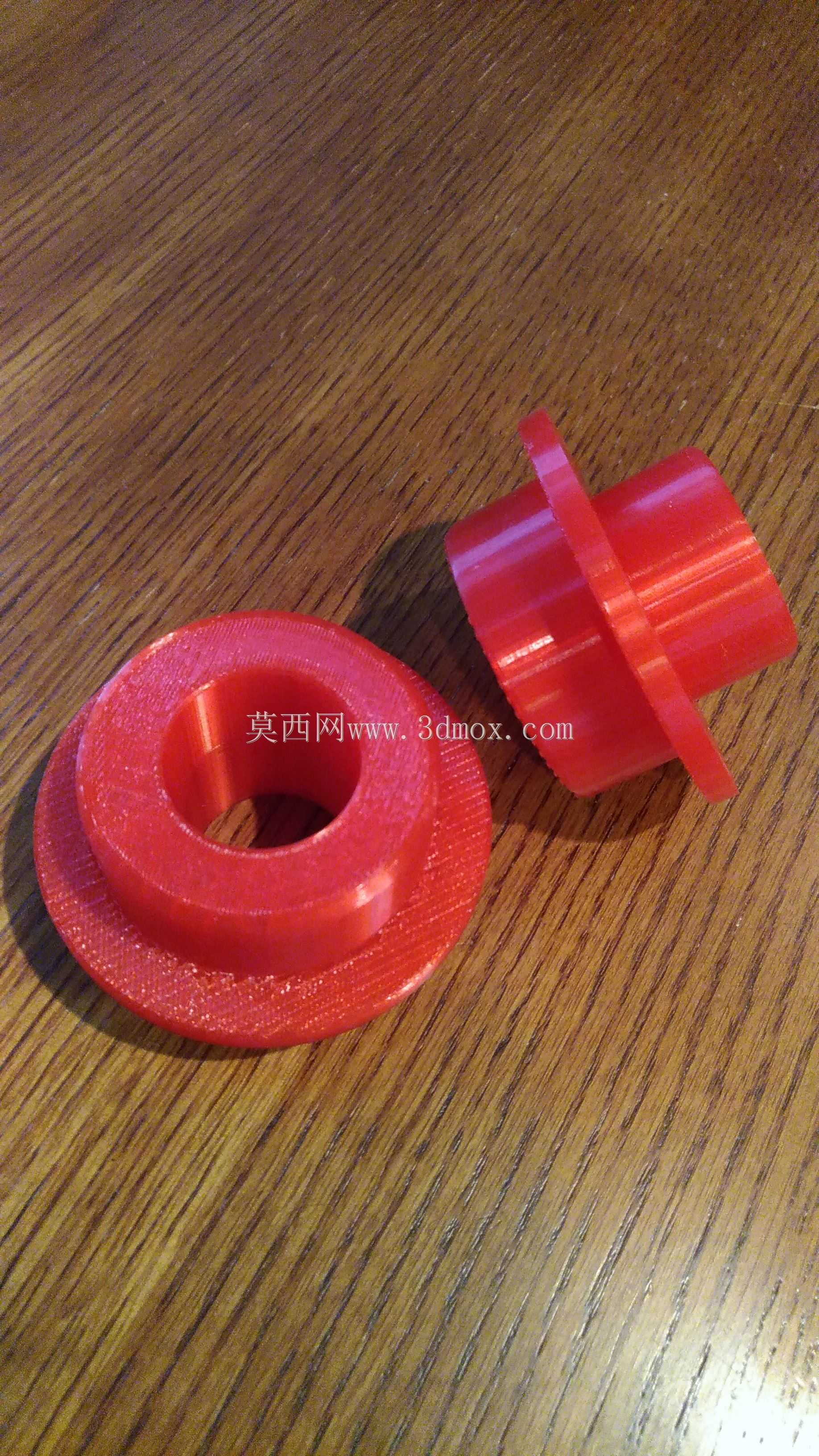

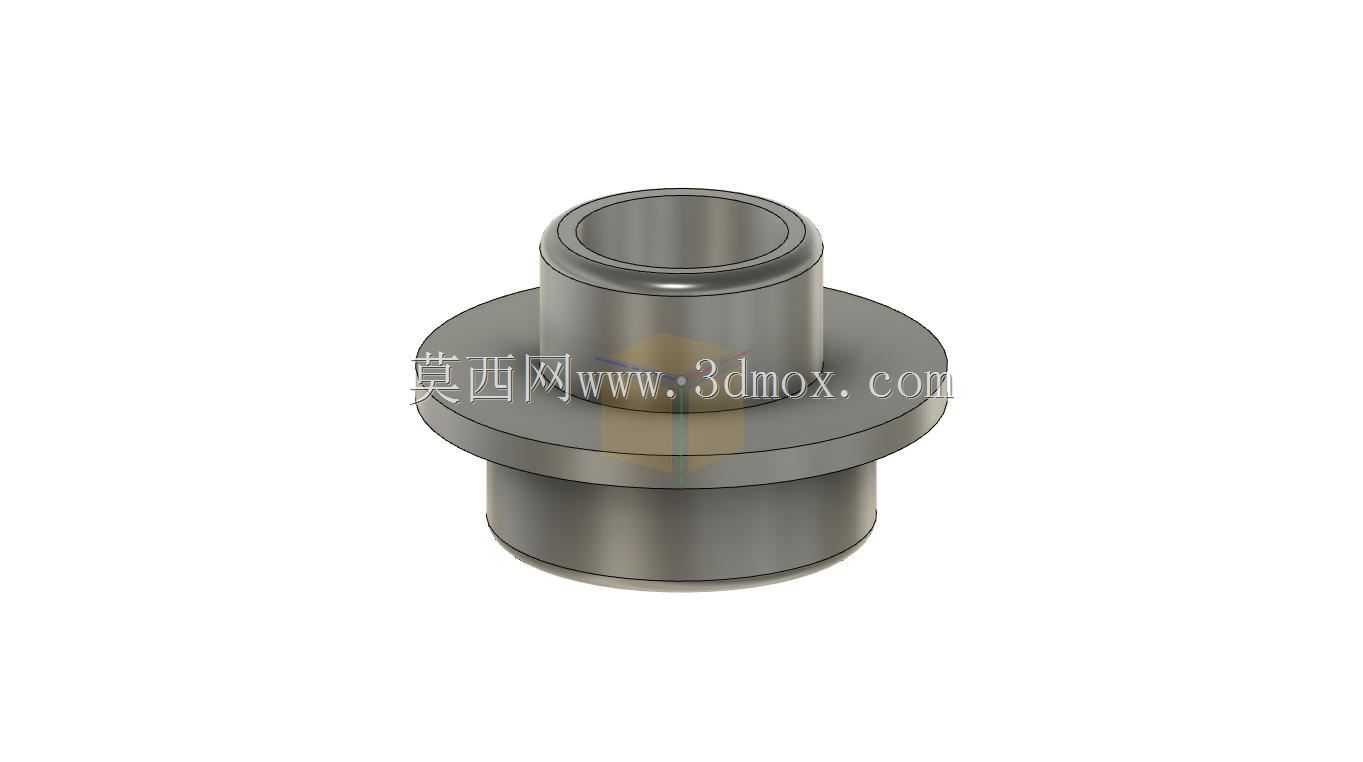

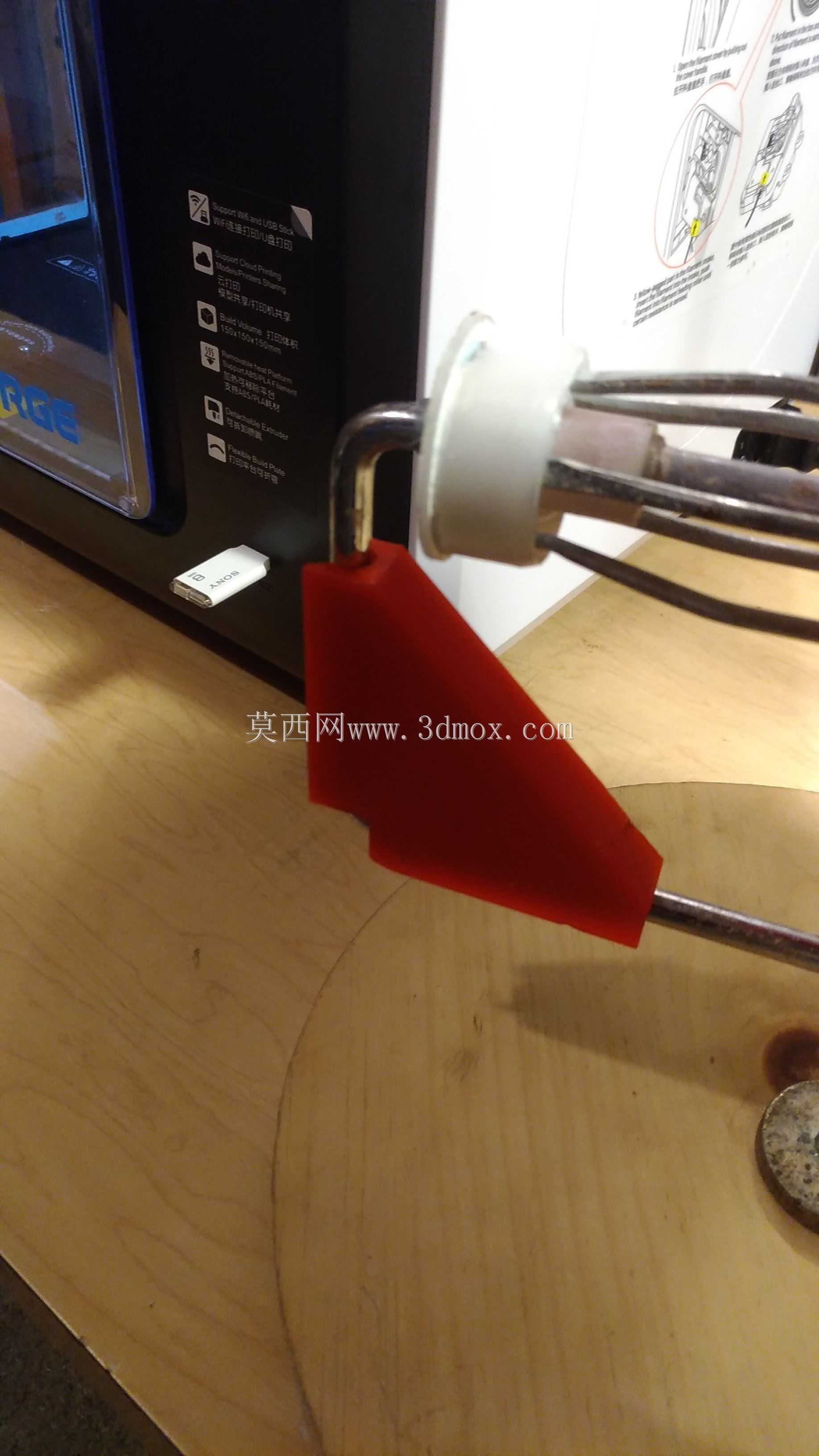

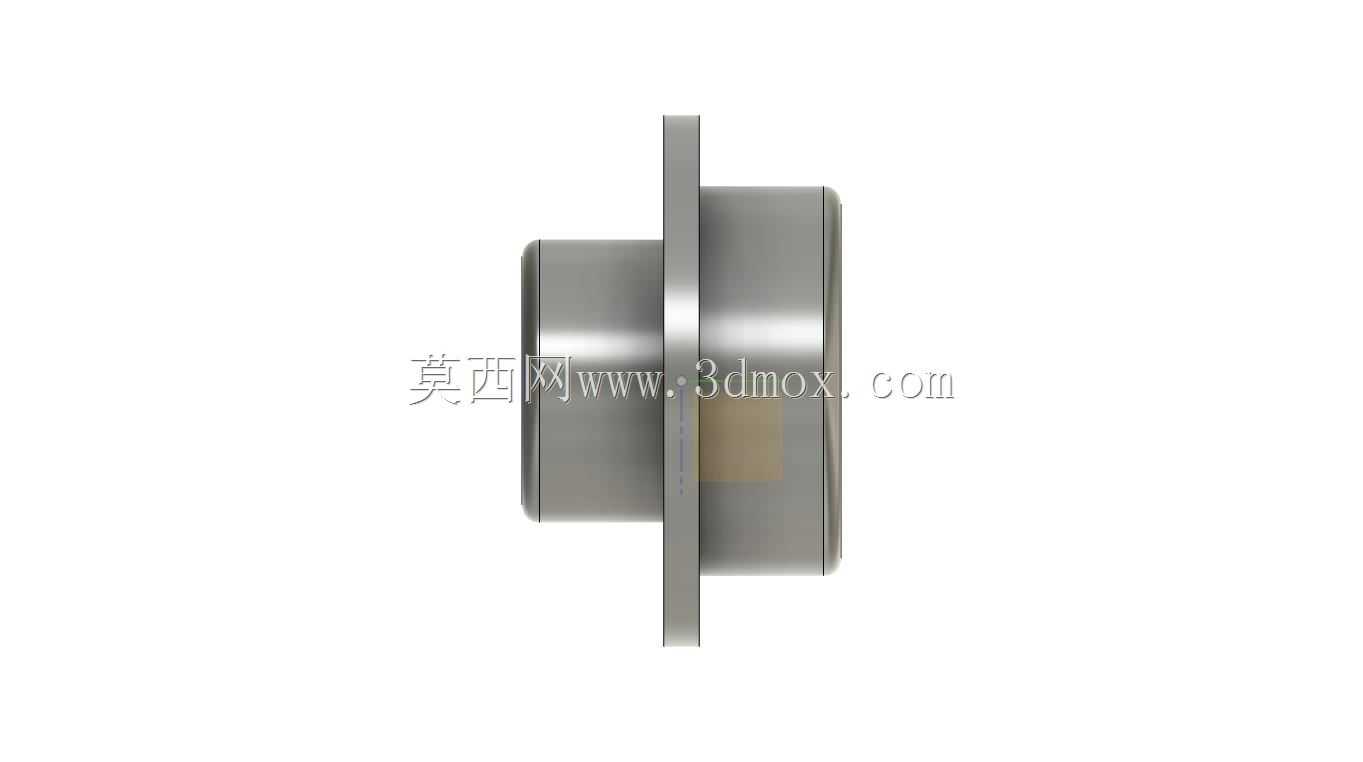

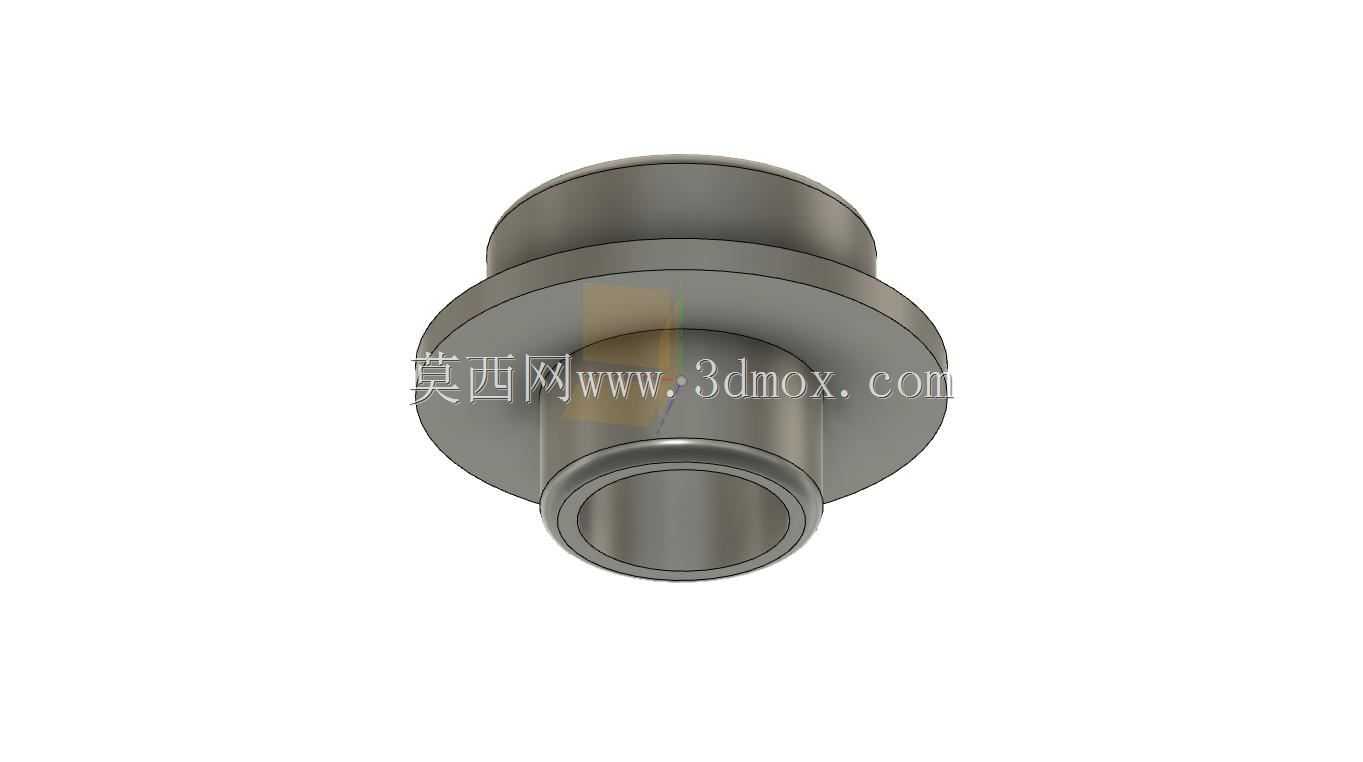

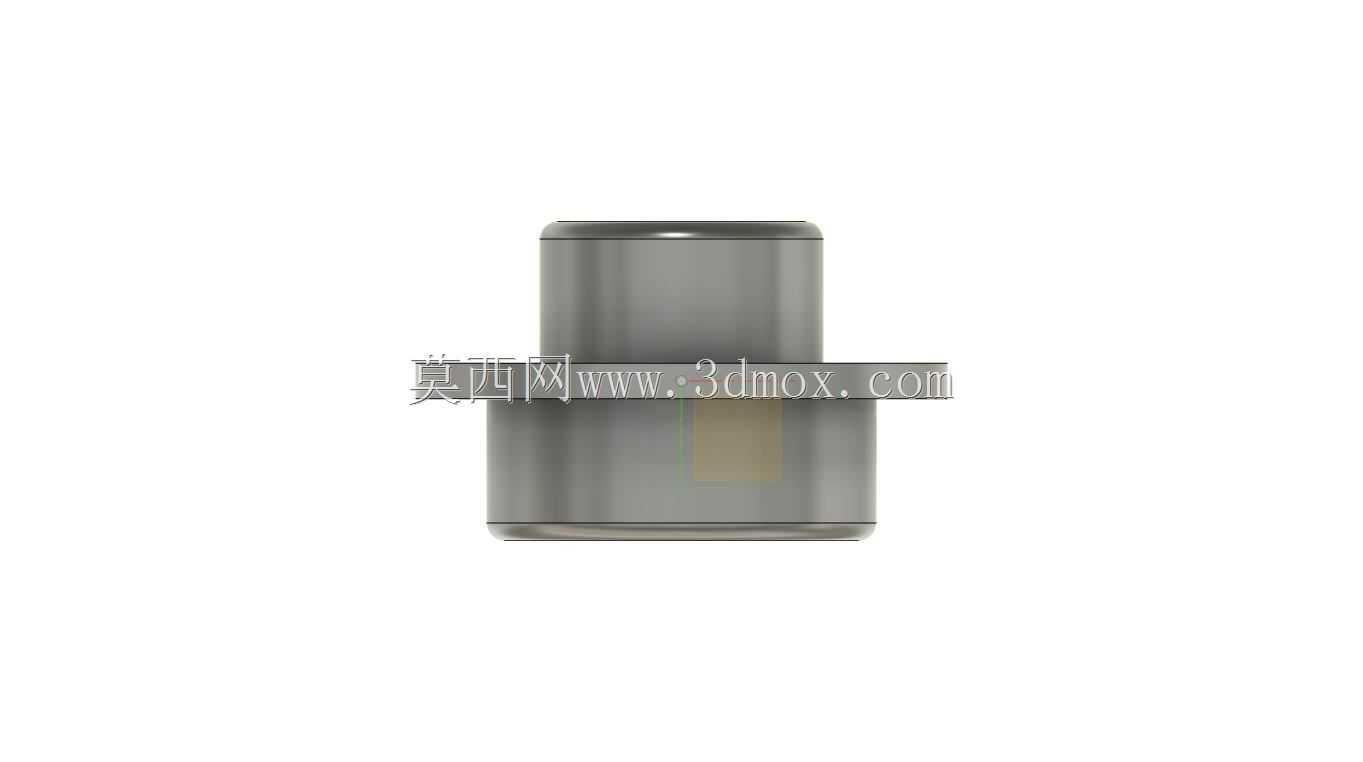

日常桌面级FDM3D打印作业中，耗材线轴的放置顺畅度直接影响送料稳定性，不少从业者都遇到过线轴卡滞、转动阻力过大导致送料打滑、打印层厚不均甚至断料的问题，尤其是小批量多颜色打印时频繁换料，线轴的拆装便捷性也直接影响作业效率。这款改造结构的核心思路是利用闲置旧油漆辊的现有底座与支撑轴结构，通过加装可转换适配套筒，实现对不同中心孔规格耗材线轴的兼容固定，无需额外采购成品线轴架，利用车间常见闲置物料完成功能改造，成本极低且适配性强。结构设计上，适配套筒做了阶梯式卡位设计，可兼容中心孔为2英寸以及2-3/4英寸的常规市售3D打印耗材线轴，套筒与原有漆辊支撑轴采用间隙配合，转动阻尼适中，不会出现线轴随送料惯性过度转动导致耗材松脱缠绕的情况，同时在底座侧方加装了角支撑结构，为线轴转动提供侧向限位支撑，避免大重量满料线轴长时间放置后出现支撑轴偏斜、转动卡滞的问题。安装边界方面，角支撑的卡位结构适配安装直径超过7mm的杆类支撑轴，不同规格的旧油漆辊支撑轴直径存在细微差异，实际装配时可根据手头漆辊的轴径微调套筒内孔的配合公差，保证转动顺滑无旷量。实际使用场景中，该结构可放置在打印机侧方桌面，也可通过底座的固定孔位安装在打印机型材框架上，适配不同的设备布局需求，耗材从线轴引出后可顺畅送入挤出机构，不会出现额外的送料阻力，针对部分带少量弹性的耗材，卡位结构可有效约束线轴轴向窜动，避免打印过程中线轴脱落。套筒采用分体式可换设计，后续如果遇到其他特殊孔径的线轴，只需更换对应规格的适配套筒即可，无需改动整个底座结构，改造过程无需复杂加工，仅需通过3D打印制作适配套筒与角支撑件即可完成组装，对于工作室、个人爱好者等小体量打印场景来说，是实用性极强的耗材承载解决方案，也为车间闲置五金件的功能改造提供了可参考的结构思路。
