3D打印机SMAPS12V电源开关防护盖

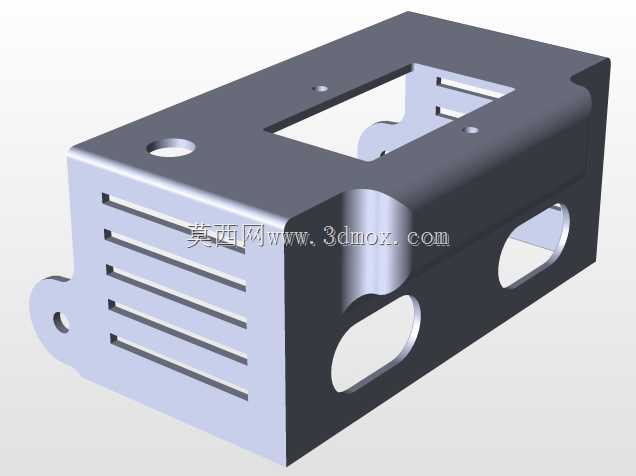

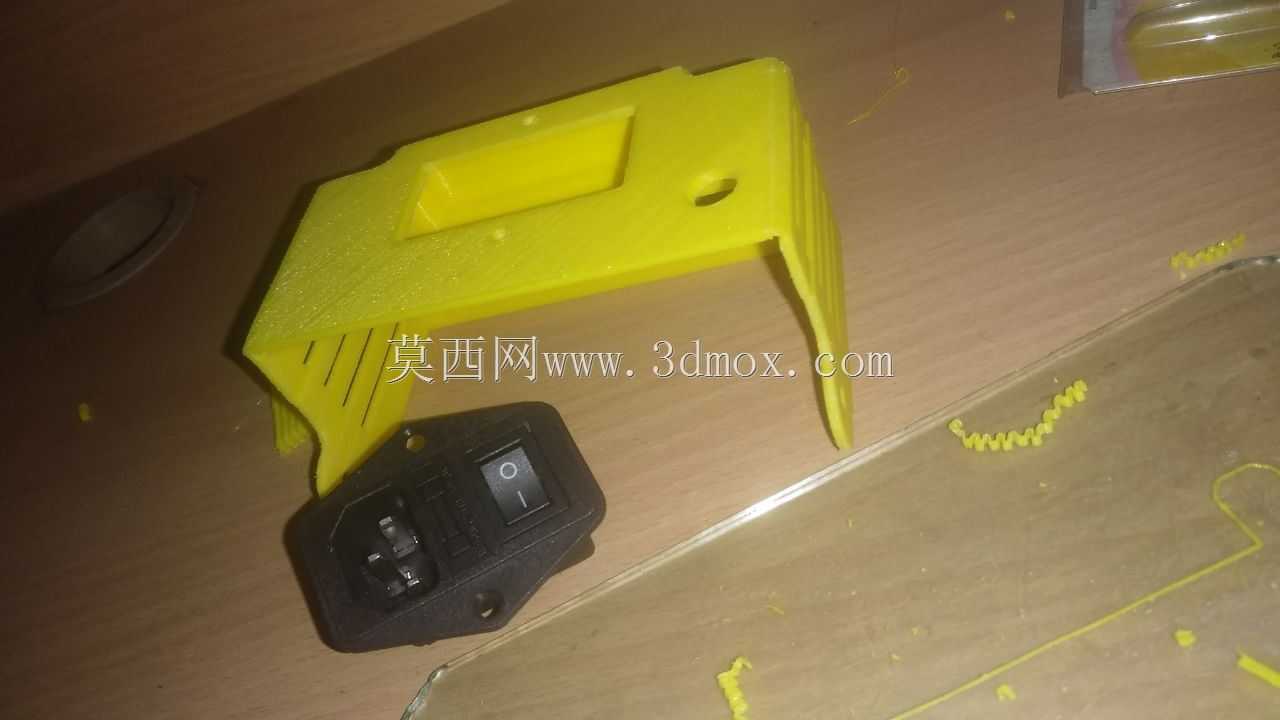

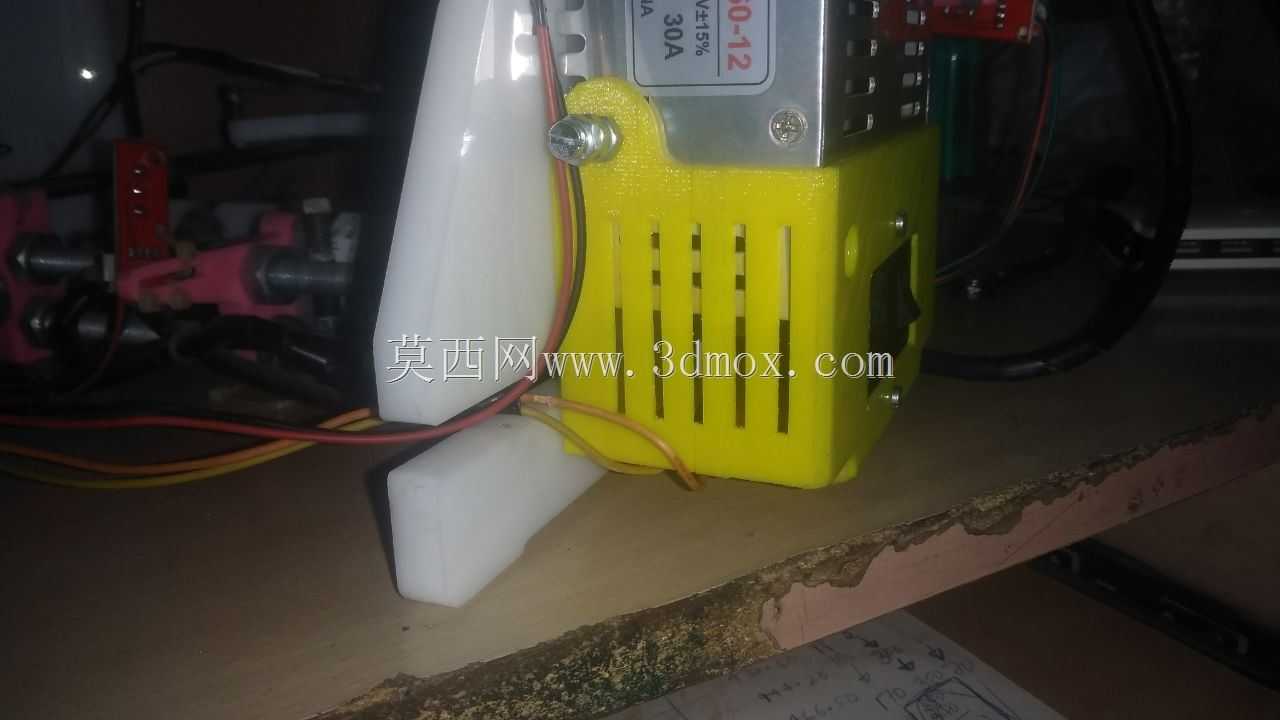

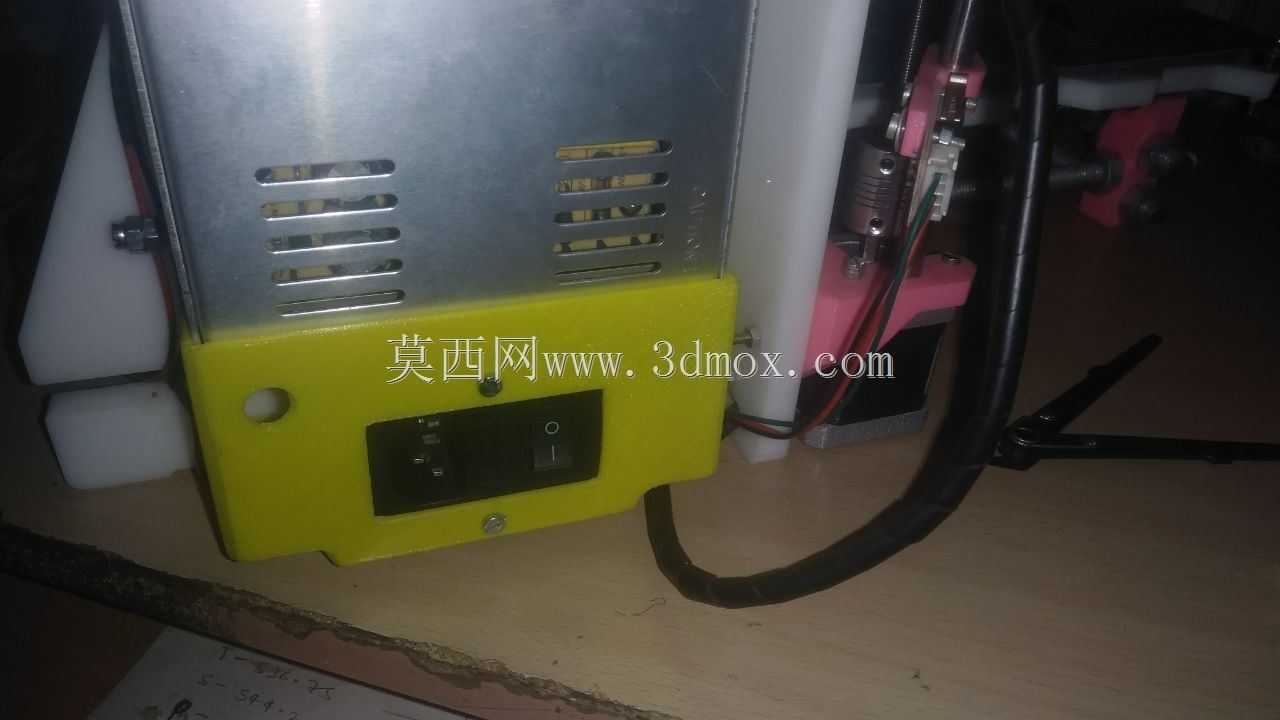

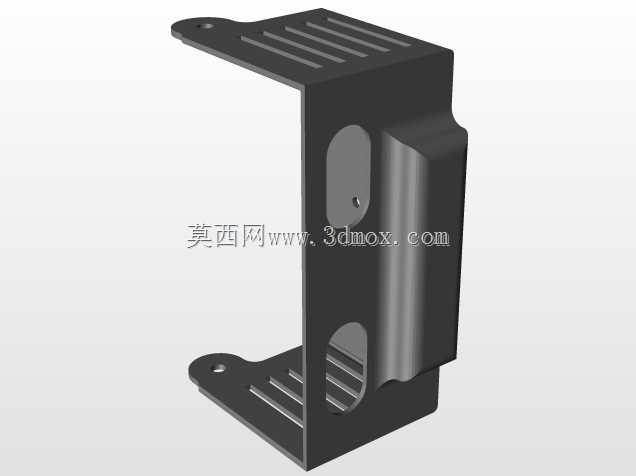

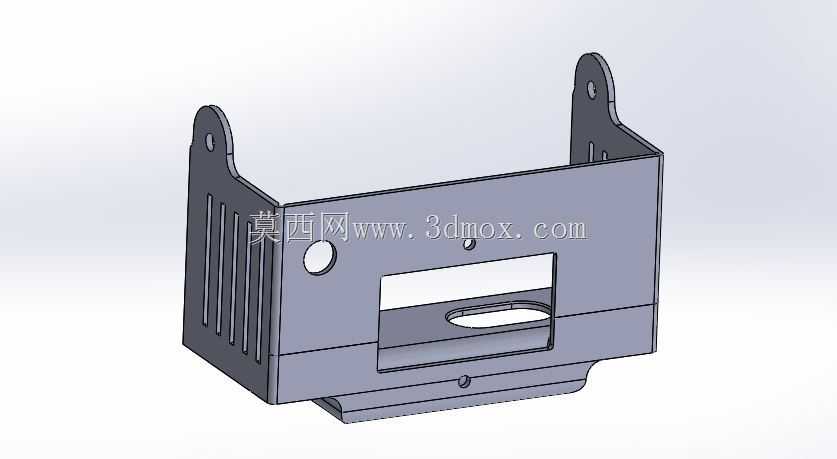

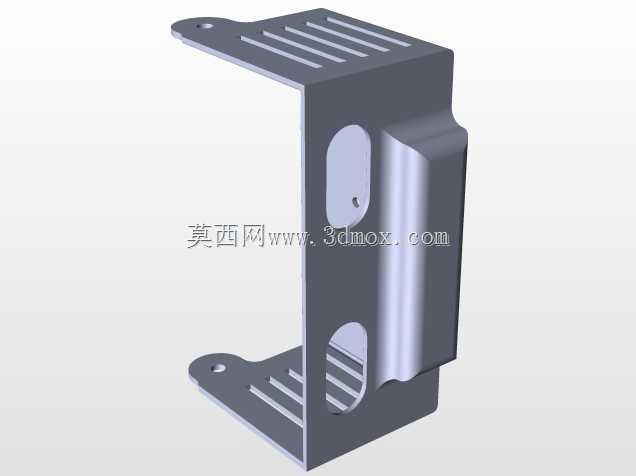

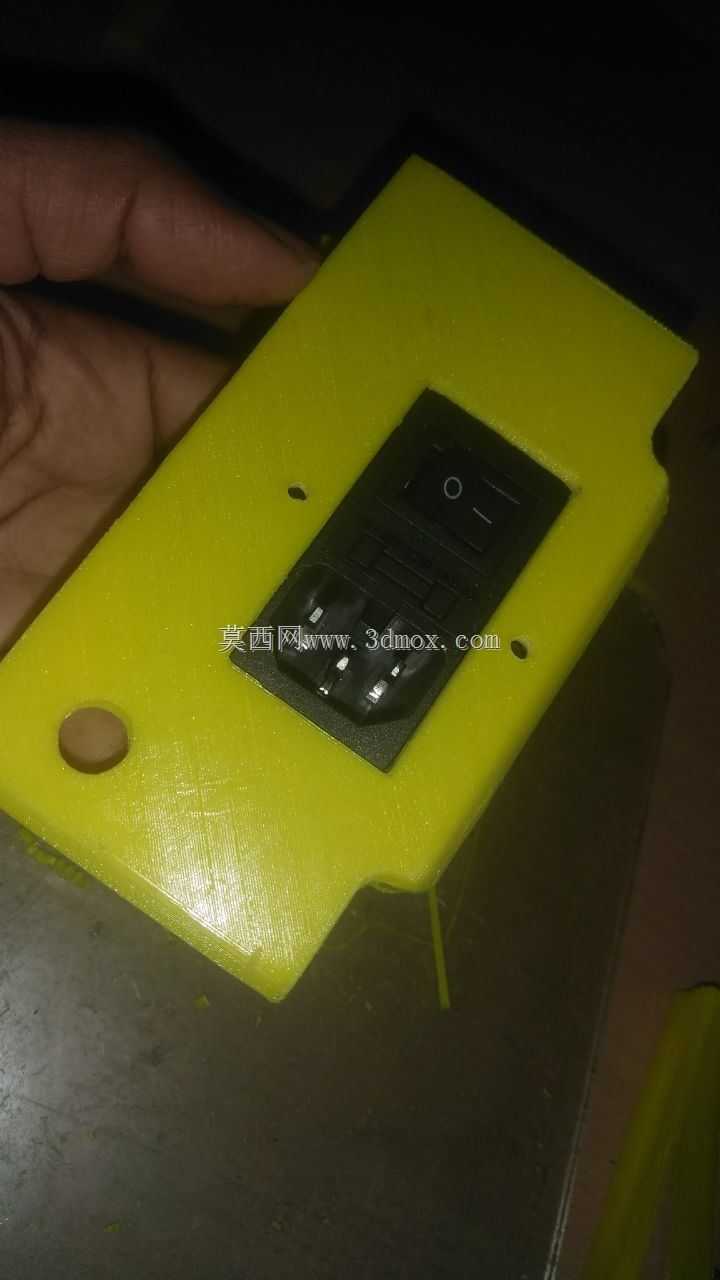

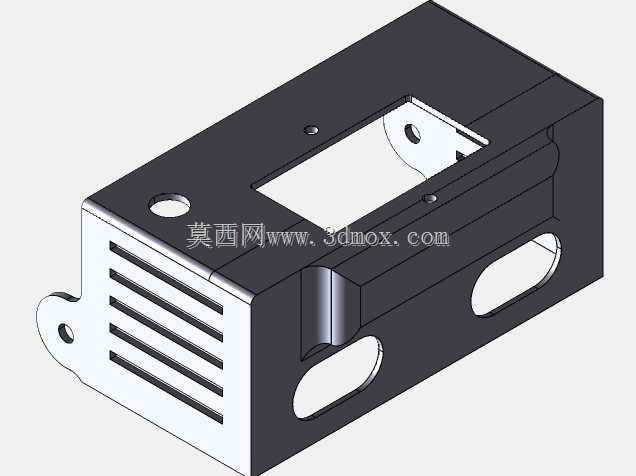

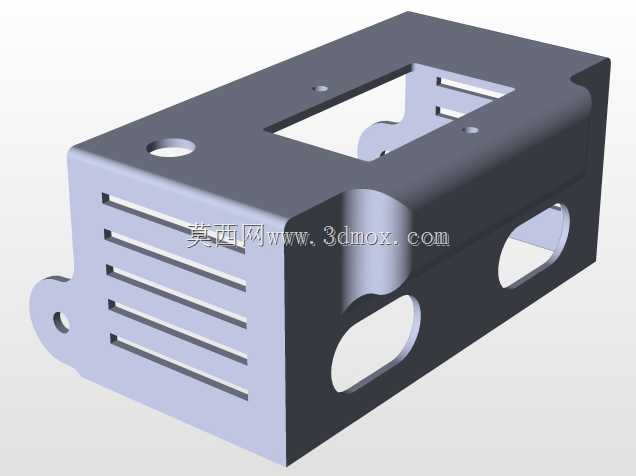

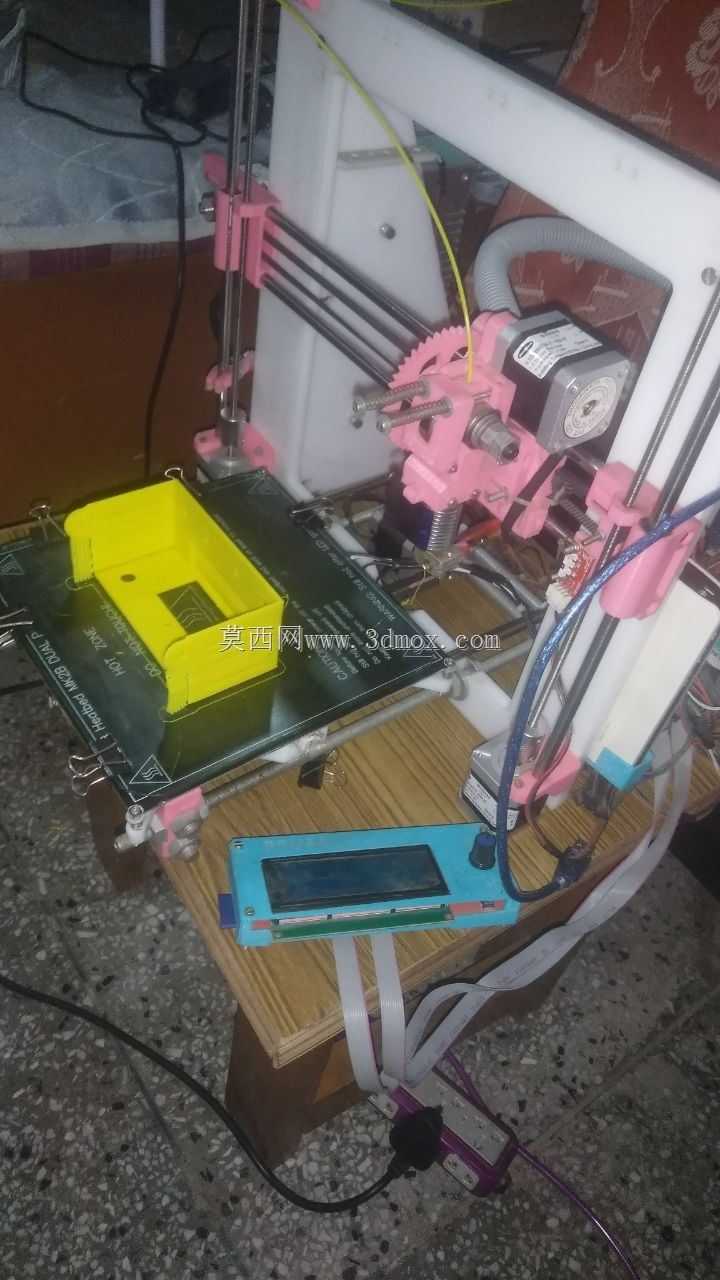

这款电源防护盖主要适配桌面级FDM3D打印机的SMAPS12V开关电源模块，在设备实际运行场景中，承担着物理防护、走线规整、散热导流三重核心作用。桌面级3D打印机的工作环境多为创客工作室、教学实验室或者小型加工工位，周边难免存在工具磕碰、耗材碎屑掉落、少量打印溢料飞溅的情况，裸露的开关电源不仅容易被外力损坏接线端子，堆积的PLA、PETG碎屑还可能堵塞电源散热缝隙，甚至引发电路短路风险，这款护盖的设计正是针对这类实际工况痛点展开。从结构设计思路来看，护盖整体采用弯折钣金构型，主体腔体完全包覆电源核心的变压、整流模块区域，两侧向上延伸的带孔安装耳，直接对应3D打印机框架型材的预设安装孔位，安装时不需要额外打孔调整，对准孔位锁入M3或者M4的机牙螺丝即可完成固定，安装耳的开孔做了0.2mm的公差余量，能够适配同系列不同批次电源的微小安装尺寸偏差，不会出现孔位错位无法装配的问题。护盖正面预留的矩形开窗，刚好对准电源自带的电压调节拨杆与输出状态指示灯，安装完成后不需要拆卸护盖就能直接观察电源工作状态，也可以用小型螺丝刀直接微调输出电压，适配不同加热头、热床的供电需求；侧面开设的多道平行竖向散热槽，顺着电源内部散热风扇的气流方向排布，不会阻挡冷热空气交换路径，同时槽缝宽度控制在3mm以内，既能阻挡较大的耗材碎屑、金属工具误触内部带电部件，又不会因为开孔过小导致风阻变大影响散热效率。护盖下部的内凹走线槽，专门对应电源的直流输出、交流输入接线端，接线完成后线缆可以顺着槽位规整引出，避免线缆弯折角度过大拉扯接线端子，也能让设备内部走线更加整齐，减少和运动的打印喷头、同步带发生剐蹭干涉的概率。从安装边界尺寸来看，护盖内部腔体的长宽高尺寸完全匹配SMAPS12V电源的外部轮廓，内壁和电源外壳之间预留了1mm的均匀间隙，既不会因为间隙过大导致护盖安装后晃动异响，也不会因为间隙过小出现装配卡滞，甚至刮花电源外壳漆面的问题；护盖整体突出安装面的高度控制在45mm以内，适配大多数桌面级3D打印机的框架内部安装空间，不会和X轴运动导轨、打印平台升降机构产生运动干涉，哪怕是后期给设备加装自动调平传感器、更换更大尺寸的热床，也不需要调整护盖的安装位置。护盖边角位置全部做了R2的圆角钝化处理，没有尖锐的钣金冲切毛边，装配和后期设备维护的时候不会划伤操作人员的手部，侧面预留的圆形开孔是为电源的接地接线柱预留的操作位，接保护地线的时候不需要拆卸整个护盖，直接从开孔位置就可以完成接线锁紧，大幅降低后期设备维护的拆装工作量。
