2040铝型材搭建3D打印机支撑底座结构

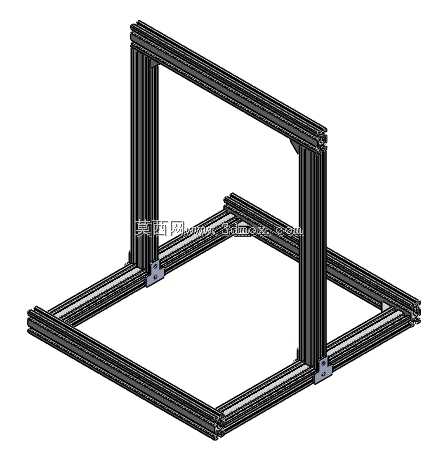

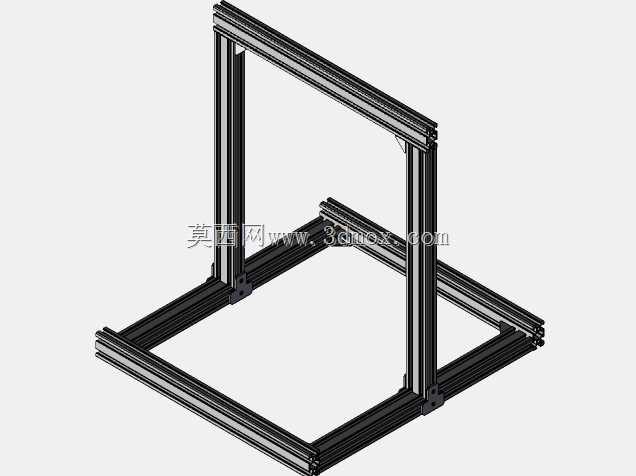

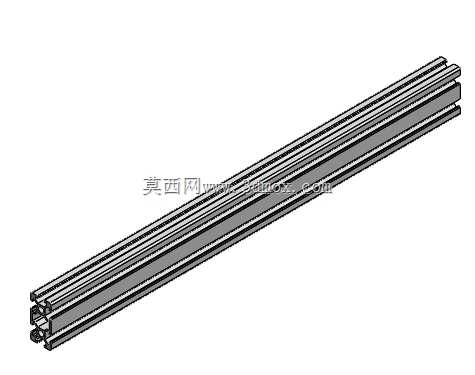

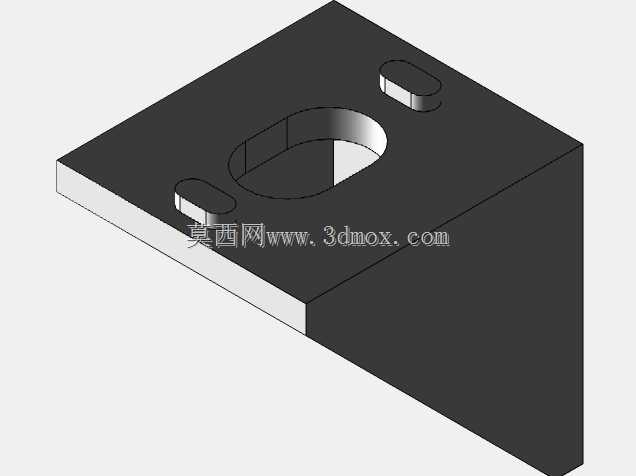

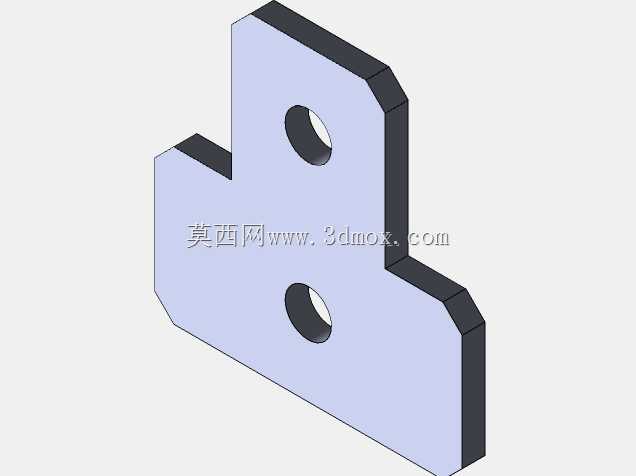

这款采用2040工业铝型材搭建的支撑底座，是桌面级FDM3D打印机的核心承载结构，主要面向桌面级增材制造设备的组装、改装场景使用，能够为打印运动机构、热床平台、挤出组件提供稳定的安装基准，避免设备运行过程中因机架刚性不足产生的振动传导，保障打印过程中运动部件的走位精度，减少层纹偏移、模型翘边等因机架不稳引发的打印故障。从结构设计逻辑来看，整个底座采用矩形框加双侧立式支撑的布局，底部框架由四根2040铝型材拼接成闭合矩形承载面，作为热床组件、Z轴传动模组的安装载体，双侧垂直布置的铝型材立柱则承担X轴运动横梁的支撑功能，立柱与底部框架的连接位置采用专用角支架进行锁紧固定，相比直接采用型材端面对接的连接方式，角支架能够分散连接部位的应力集中，提升框架整体的抗扭刚性，即使设备长时间连续运行、运动模组高速往复移动，连接位置也不会出现松动移位的问题。在安装边界设计上，底部框架的型材预留了通用T型槽安装空间，可兼容市面上主流的20系列型材螺母，热床安装孔位可适配常见的220mm、235mm幅面热床组件，无需额外对型材进行打孔加工，仅通过T型螺母即可完成所有组件的位置调整与锁紧固定，能够满足不同DIY改装方案的安装需求。双侧立柱的高度设计预留了足够的Z轴运动行程空间，可支持200mm以上的打印高度拓展，立柱的型材槽口可直接嵌入Z轴直线导轨或光轴的安装座，不需要额外设计转接零件，大幅降低组装过程中的零件加工成本。实际应用中，这种铝型材拼接式底座相比钣金焊接底座，具备更高的组装灵活性，用户可根据自身的打印幅面需求调整型材裁切长度，拓展不同的设备尺寸，同时铝型材表面的阳极氧化层具备不错的耐磨与抗腐蚀性能，日常使用过程中不需要额外做表面防锈处理，框架的T型槽结构也方便后期加装走线槽、耗材架、自动调平传感器等附属配件，设备维护改装时仅需松开对应位置的T型螺母即可调整组件位置，不需要对整体框架进行破坏性拆解。从受力特性来看，矩形底框的型材排布采用双型材并排的加强设计，相比单根型材搭建的底框，承载能力提升明显，即使放置大尺寸热床、玻璃平台加上打印模型的总重量，底框也不会出现中部下挠变形的问题，能够始终保持热床平面的水平度，减少打印过程中首层粘附不良的问题。侧支架与立柱的连接位置同样采用角件锁紧，能够抵消X轴横梁高速运动时产生的侧向冲击力，避免立柱出现外倾变形，保障X轴运动平面与热床平面的平行度，长期使用也不需要频繁校准设备的水平度与同轴度。
