2040铝型材搭建的3D打印机支撑骨架结构

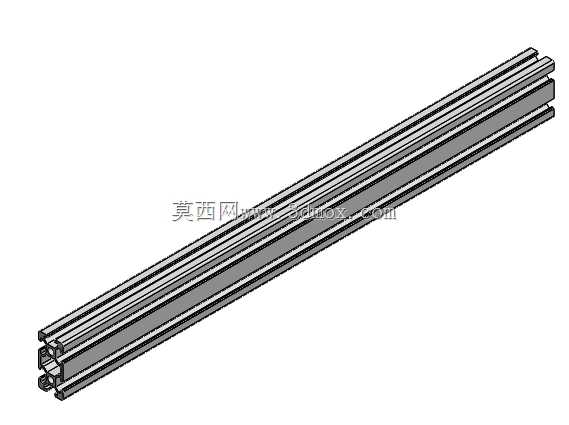

　　这套采用2040铝型材搭建的支撑骨架，是桌面级FDM3D打印机的核心承载基体，日常在创客工作室、小型加工服务点、院校创新实验室这类场景中十分常见，主要承担整机运动部件的定位、打印平台的承重、外装防护件的安装依托作用，是决定整机打印精度稳定性的基础结构件。从实际使用的角度看，这类铝型材骨架的优势十分突出，不同于早期3D打印机采用的亚克力板拼接、方管焊接结构，铝型材本身自带的T型槽道可以让安装位置灵活调整，后期改装扩展时不需要重新打孔焊接，只需要搭配对应规格的T型螺母就能完成附件固定，不管是加装自动调平传感器、更换更长的传动丝杆，还是拓展封闭保温外罩，都能在原有骨架基础上完成改造，不需要整体更换机架。设计这套骨架的时候，

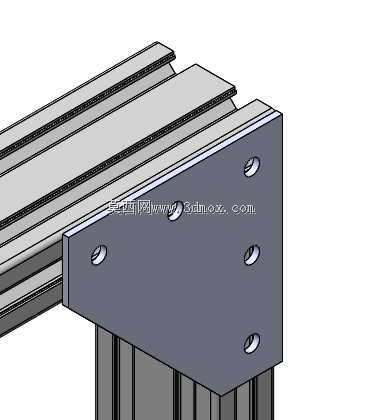

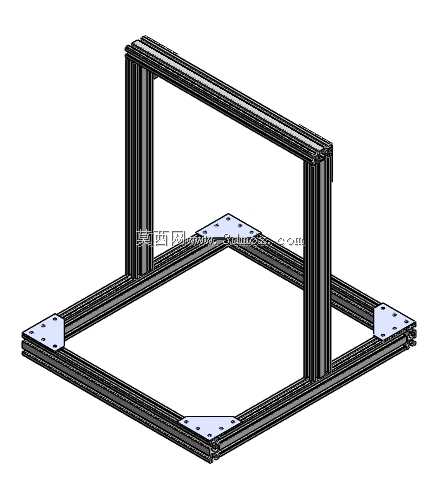

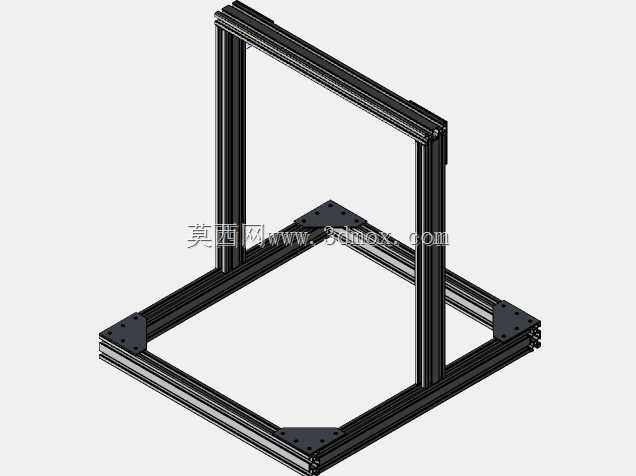

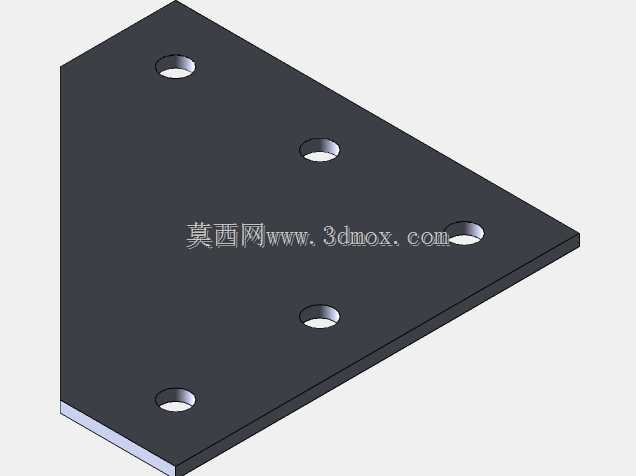

　　首先要考虑的是运动行程的边界限制，底部矩形框的内空尺寸直接决定了Y轴的最大移动范围，垂直立柱的高度则限制了Z轴的打印高度，设计时需要提前预留导轨安装位、同步带张紧机构的调节空间、电机安装的沉头位置，避免后期装配时出现运动干涉。比如底部框架的四个角采用角码连接的位置，需要计算角码本身的厚度，避免角码凸起部分挡住Y轴滑块的移动路径，垂直立柱和底部框架连接时，要保证两根立柱的平行度公差控制在0.1mm以内，否则Z轴上下移动时会出现卡顿，直接影响打印层厚的均匀性。从结构受力的角度分析，这套骨架采用的是底部矩形框加单侧垂直立架的布局，这种布局的好处是前方和侧方的操作空间充足，取放打印件、清理平台残料、更换耗材时不会被框架遮挡，

　　同时2040铝型材的截面惯性矩足够支撑桌面级3D打印机的运动负载，正常打印速度下不会出现明显的结构共振，要知道3D打印机打印时X轴的快速移动、Y轴平台的往复运动都会产生持续的振动，如果骨架刚性不足，振动会传递到打印头位置，导致打印件表面出现振纹，严重时还会出现层间错位的问题。安装边界方面，这套骨架的底部四个角预留了脚轮或者调平地脚的安装孔位，用户可以根据使用场景选择安装方式，放置在固定工位时可以装橡胶调平地脚，调整四个角的高度保证整机水平，避免打印平台倾斜导致的打印件翘边；需要经常移动设备的场景下可以装静音脚轮，方便在不同工位之间转移。骨架的型材拼接处全部采用内置角码连接，外部没有突出的连接部件，不会勾挂操作人员的衣物或者管线，

　　所有型材的端面都做了倒角处理，避免装配时划伤手部。另外在设计时还考虑了走线的需求，铝型材的槽道内部可以隐藏布置电机线、加热床线、传感器信号线，不会让线路外露在框架外侧，既美观又能避免运动部件剐蹭线路造成的短路故障。实际装配过程中，这套骨架的拼接不需要复杂的工装，只需要使用内六角扳手就能完成全部组装，每个连接点的锁紧力度需要保持一致，避免因为锁紧力不均导致框架扭曲变形，组装完成后需要用直角尺校验底部框架的平面度、垂直立柱和底面的垂直度，确认所有连接部位没有虚位后再安装后续的运动部件。不同于定制化的钣金焊接机架，这种铝型材拼接的骨架容错率更高，就算某一根型材在运输过程中出现变形，只需要单独更换对应长度的型材即可，不需要整体报废机架，后期维护成本更低，对于DIY爱好者或者小批量生产3D打印机的厂商来说，这种结构的通用性极强，只需要调整型材的切割长度，就能快速衍生出不同打印尺寸的机型，不需要重新开模制作机架零件，能大幅缩短产品的开发周期。在实际打印作业中，这套骨架的稳定性经过了长期验证，在持续长时间打印大尺寸模型时，框架不会因为持续的微振动出现连接松动，只要初次装配时锁紧所有连接螺丝，后续日常使用只需要定期检查螺丝的锁紧状态即可，不需要做额外的维护保养。骨架上预留的安装孔位兼容市面上主流的直线导轨、滑轮传动组件安装尺寸，不管是采用滑轮传动的入门级机型，还是采用直线导轨的高精度机型，都能直接在这套骨架上安装适配，不需要额外打孔改装。
