小型航模无人机用舵机伺服电机结构

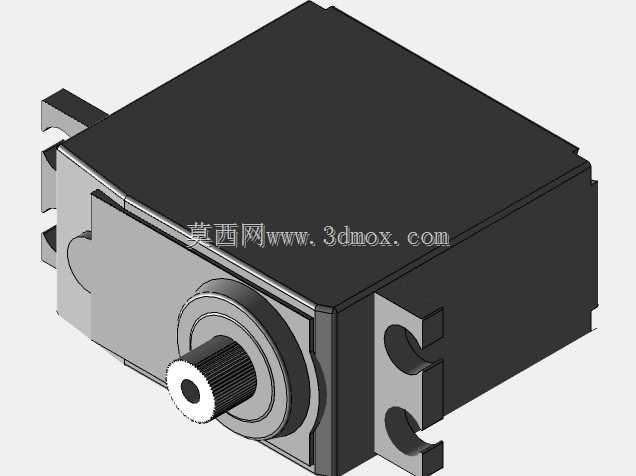

这款伺服电机属于小型航模级舵机结构，核心应用场景聚焦在小型无人机舵面控制、小型漫游机器人转向调节、微型自动化执行机构的点位动作输出场景，在消费级航模、小型教育机器人、桌面级小型自动化装置里承担角度闭环执行的核心作用。从实际使用角度看，这类舵机的核心功能是接收控制端输出的PWM信号，将电信号转化为输出轴的定角度转动，输出端带齿的轴结构可以直接配套舵盘、摇臂等连接件，直接带动负载完成偏转动作，不需要额外加装减速转接结构，集成度较高。设计层面上，整体采用方壳式封装结构，外壳做了卡扣式安装耳设计，两侧的带孔安装位可以直接通过M2规格的螺丝固定在安装基座上，不需要额外设计定制安装支架，能大幅降低整机结构的设计复杂度；输出轴采用前置居中布局，轴端的齿形结构为标准20T舵机齿，兼容市面上绝大多数通用舵盘配件，替换性较强。安装边界方面，整体壳体为规整长方体结构，边角做了小圆弧过渡，不会在安装时与周边结构产生干涉，两侧安装耳的开孔中心距为标准小型舵机通用尺寸，在做结构布局时可以直接套用通用安装孔位，不需要重新校核孔位坐标；输出轴的伸出长度控制在合理范围，配套标准舵盘安装后，轴向不会超出安装面过多，能适配机身内部狭窄的安装空间。从结构设计逻辑来看，内部集成了直流驱动电机、减速齿轮组、角度反馈电位器三个核心部分，外壳采用上下扣合的装配方式，既可以保证内部结构的防护性，也方便后期维护拆解；壳体侧面的定位凸台结构，能在安装时起到快速定位的作用，装配时不需要反复调整位置就能对准安装孔，提升装配效率。这类舵机的输出扭矩适配小型负载场景，对于无人机的副翼、尾舵偏转，小型漫游机器人的转向轮调节这类负载不大但需要精准角度控制的场景，完全可以满足使用需求，结构设计上充分考虑了航模、小型机器人这类产品内部空间紧凑、装配效率要求高的特点，所有安装接口都做了通用化设计，能直接适配多数同规格产品的替换需求，不需要对原有安装结构做修改就能直接装机使用。
