小型金属齿轮伺服执行器结构设计

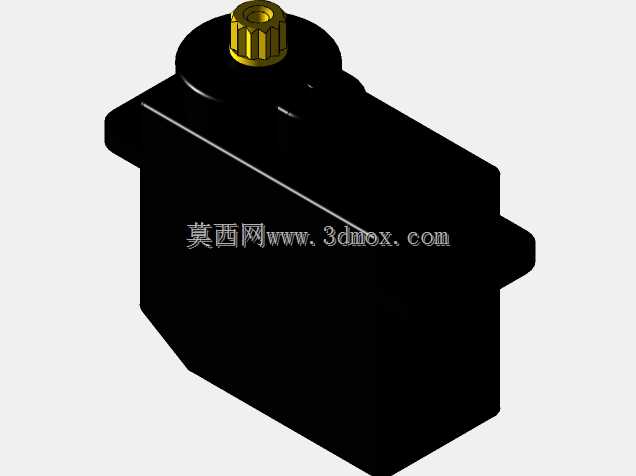

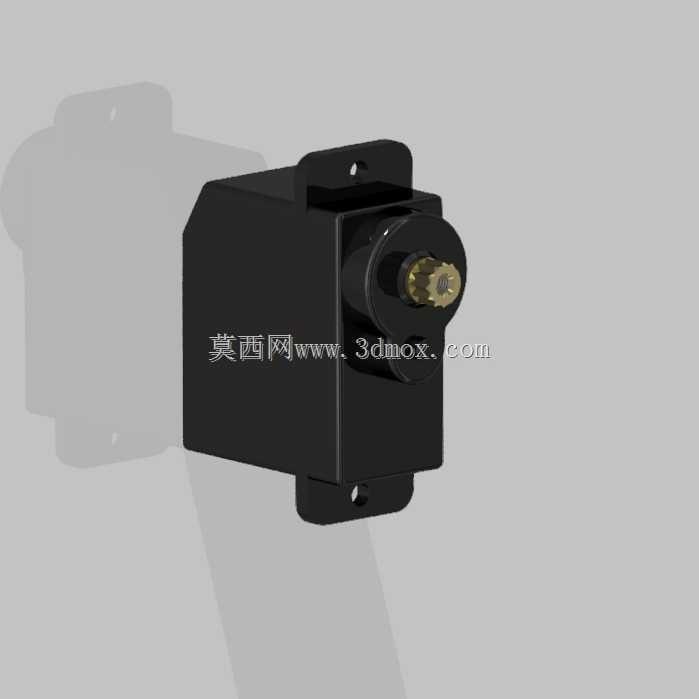

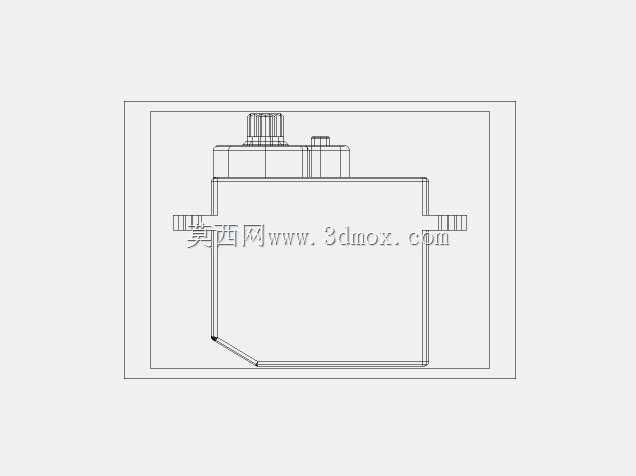

这款小型伺服执行器的结构设计，首先要兼顾小型自动化设备的紧凑安装需求，在做桌面级小型机械臂、航模舵面控制、小型3D打印设备的送料机构、智能门锁的锁舌驱动这类场景时，安装空间往往被压缩到极限，所以整体采用方形带安装耳的壳体结构，安装耳上预留的通孔位置经过反复校核，既保证安装时螺丝有足够的操作空间，又不会让整体外轮廓超出常规微型舵机的安装边界，能直接替换同规格的传统塑胶齿轮舵机，不用改动原有设备的安装孔位，降低选型替换的改造成本。输出端采用金属齿轮组传动，和传统塑胶齿轮的同规格产品相比，抗冲击负载能力提升明显，在遇到瞬时堵转或者启停冲击时，不容易出现扫齿失效的问题，适合需要频繁正反转、定位精度要求较高的轻载驱动场景。设计过程中特意把所有外露特征都做了实体还原，包括输出轴的齿轮齿形、壳体的合模缝、安装耳的倒角、出线端的结构都没有做简化处理，做3D打印装配件验证的时候，能直接用这个模型做干涉检查，只要按照铝型材装配的常规公差给配合面留够间隙，打印出来的安装支架和这个执行器就能实现紧密配合，不会出现装不上或者旷量过大的问题。壳体的边角都做了小圆弧过渡，既避免安装时锐边划手，也能在注塑生产时减少应力集中的问题，输出轴的伸出长度经过校核，刚好能满足常规摇臂的安装深度，不会因为轴伸过长导致摇臂固定后蹭到壳体端面，也不会因为轴伸过短导致固定螺丝无法锁紧。内部的传动结构虽然做了外观整合，但外部的所有安装、配合尺寸都严格按照实物测绘还原，做结构设计的时候可以直接把这个模型调入装配体，不用再花时间测绘实物尺寸，能大幅缩短前期方案设计的周期。在做小型自动化设备的选型时，这类伺服执行器往往承担角度定位、往复驱动的功能，比如小型分拣设备的摆杆驱动、摄影云台的角度调整、教学实验平台的执行机构，都需要这类体积小、输出扭矩足够、安装便捷的驱动部件，这个模型还原的安装边界和外形尺寸，能直接用来做设备的整体布局规划，提前预留好安装空间和走线位置，避免后期打样时出现空间干涉的问题。
