发动机进气歧管平面度检测工装结构

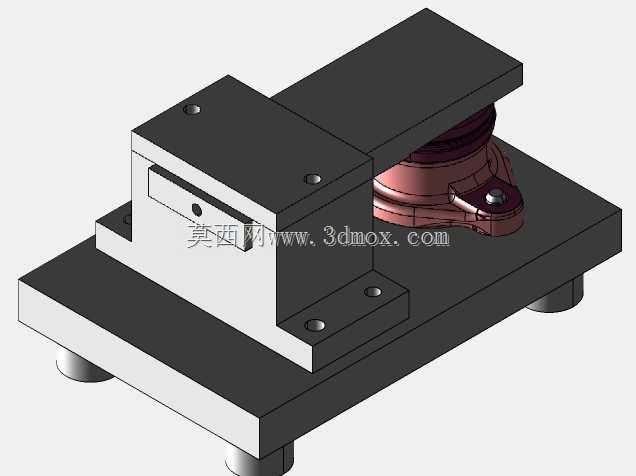

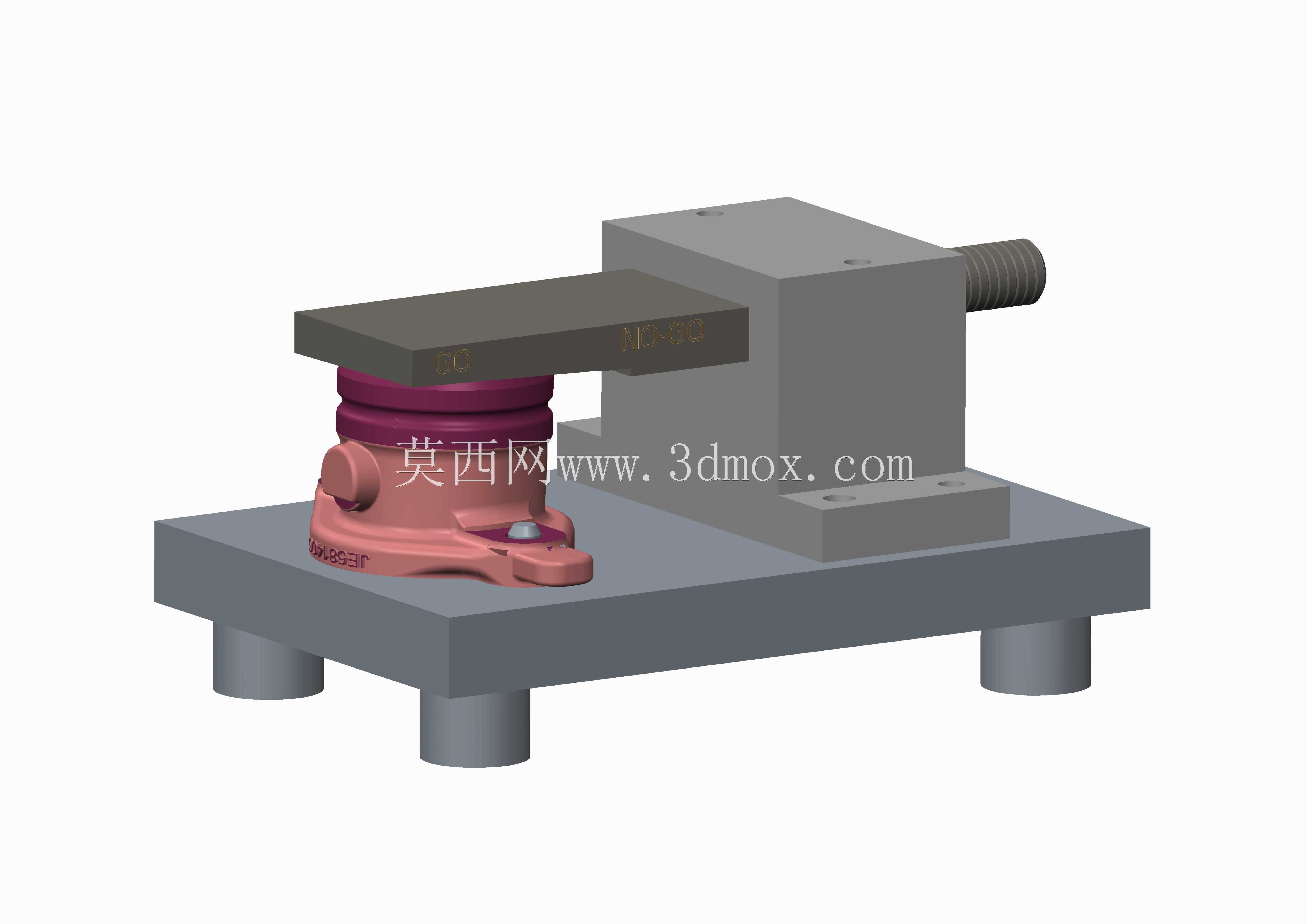

在汽车发动机零部件的入厂检验与工序间检测环节，进气歧管作为进气系统的核心承载部件，其安装结合面的三维高度差与平面度参数，直接影响后续与缸盖装配后的密封性能，一旦平面度超差，极易出现进气泄漏、怠速不稳、动力输出不足等故障，因此针对该部件的专用检测工装，是零部件质检环节不可或缺的工艺装备。这套检测工装的整体结构采用分体式装配设计，底部为带支撑脚的铸铁基座，基座上平面经过精磨处理，平面度公差控制在0.02mm以内，作为整个检测系统的基准面，支撑脚采用等高圆柱结构，可直接放置在检验平台上，无需额外调平即可快速投入使用，基座的安装边界预留了充足的操作空间，操作人员可从三个方向完成工件的取放与检测操作，不会出现结构干涉。工装的定位夹紧模块采用刚性限位与柔性压紧结合的方式，定位块根据进气歧管的铸造外形轮廓做仿形设计，可快速限制工件的六个自由度，避免检测过程中工件出现窜动，压紧组件采用螺旋进给结构，配合带缓冲的压头，在提供足够夹紧力的同时，不会压伤工件的铸造表面，也不会导致工件产生装夹变形，保证检测数据的准确性。检测基准模块集成在工装的悬臂结构上，悬臂采用高刚性钢材加工，长期使用不会产生形变下垂，检测端可适配百分表或高度规，能够直接读取歧管三个待测表面的高度差值，通过多点位测量即可快速换算出平面度误差，相比传统的平台打表检测方式，这套工装无需每次找正基准，检测效率可提升60%以上，同时降低了对操作人员的技能要求，普通质检人员经过简单培训即可完成检测操作。在设计过程中，充分考虑了不同批次进气歧管的铸造公差，定位块的可调范围覆盖了±2mm的铸件尺寸偏差，可适配同系列多款不同排量机型的进气歧管检测需求，工装的所有易磨损部件均采用可拆卸设计，长期使用出现磨损后可单独更换，无需整体报废，有效降低了工装的后期维护成本。整套工装的外形尺寸适配常规检验台的摆放空间，无需额外固定，移动便捷，可灵活布置在生产线旁的质检工位，满足批量生产过程中的快速抽检需求，也可用于实验室的全尺寸精密检测场景。
