踏板车传动曲轴箱体三维结构设计

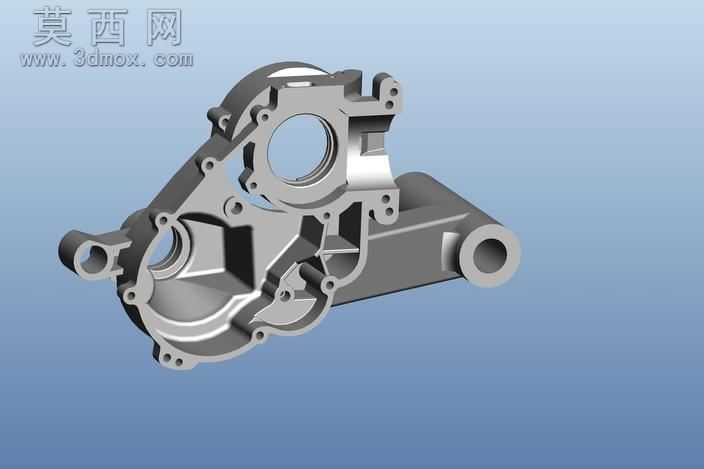

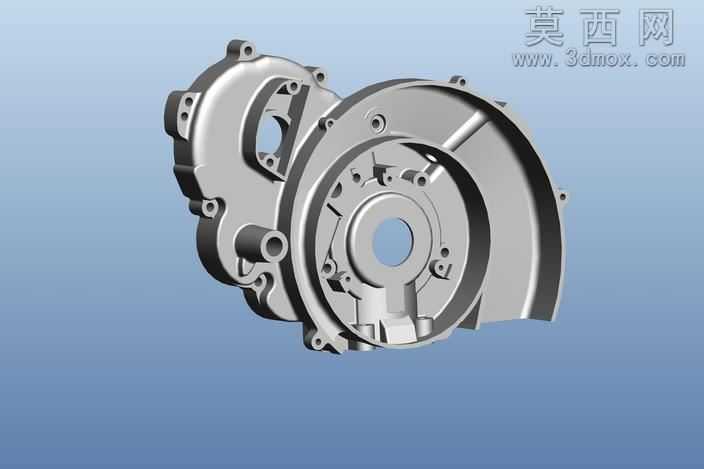

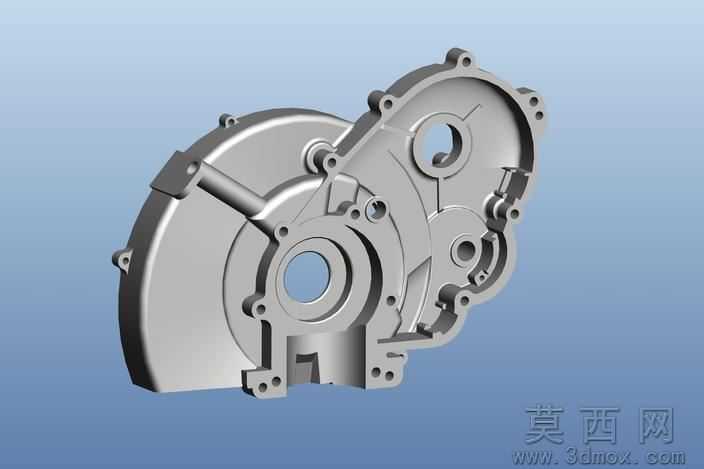

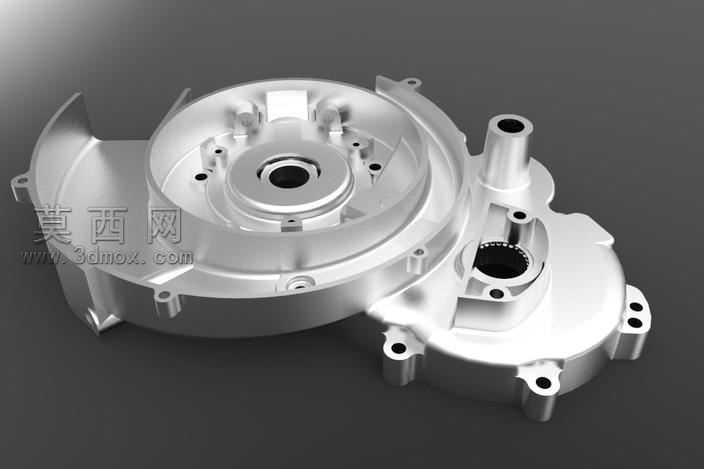

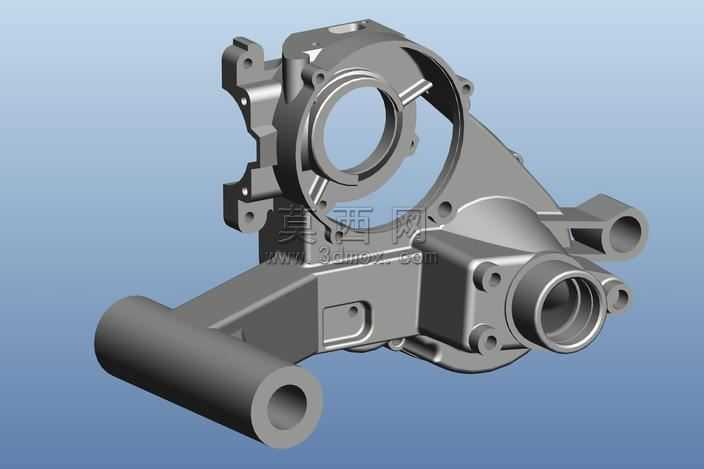

本作品为踏板车动力核心部件曲轴箱的三维参数化模型，建模过程严格遵循踏板车动力总成的实际装配逻辑与尺寸规范，依托三维建模软件完成全特征构建。建模初期先梳理曲轴箱的功能定位：作为踏板车动力系统的承载基体，需要同时容纳曲柄连杆机构、变速传动组件，同时承担密封、散热、连接固定的多重作用，因此建模时优先确定主安装基准面，以曲轴输出轴的中心轴线为核心设计基准，搭建整体建模坐标系。模型构建过程中，先通过草图绘制勾勒箱体的整体外轮廓与内腔分型边界，针对箱体外侧的安装凸台、定位销孔、螺栓过孔等特征，采用阵列、镜像等参数化特征操作保证孔位的位置精度，确保与车架、缸体、侧盖等外接部件的安装匹配度。针对箱体内部的复杂型腔，采用抽壳结合布尔运算的方式构建，精准预留出曲柄运转空间、变速齿轮安装腔、润滑油道的走向空间，同时对箱体的加强筋结构做了精细化建模，在箱体受力集中的轴承安装位、连接耳位置设计放射状加强筋，在保证箱体结构强度的同时控制整体壁厚均匀，避免铸造过程中出现缩孔缺陷。模型的外观渲染采用金属铸造材质，还原铝合金压铸件的哑光金属质感，对箱体的分型面、机加工面做了材质区分，机加工安装面赋予光亮金属质感，非加工外表面保留铸造磨砂质感，提升模型的真实感。结构设计上充分考虑踏板车的紧凑布局特点，箱体外侧预留了启动机构、油泵、传感器的安装接口，边缘的连接法兰做了加厚处理，密封槽位置做了精细化的特征刻画，保证装配后的密封性能。整个模型的特征树逻辑清晰，所有安装孔位、配合面都保留了参数化尺寸，可直接用于后续的工程图导出、装配干涉检查，也可作为踏板车动力系统改装、结构优化的基础参考模型，建模过程中反复核对部件间的装配间隙，确保曲柄、齿轮等运动部件在腔体内运转时无干涉，安装位的尺寸公差符合通用踏板车的行业规范。
