概念型流线型水下航行机器人设计

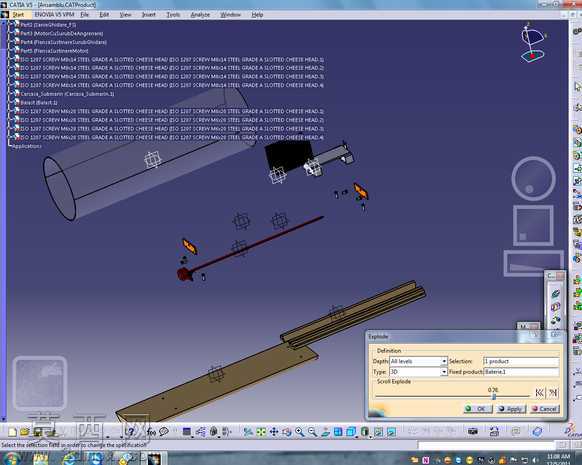

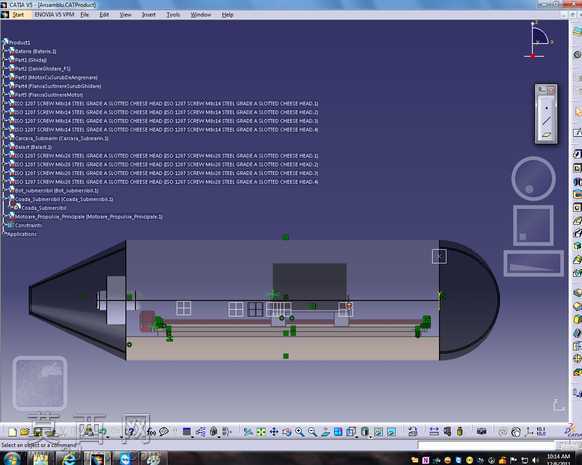

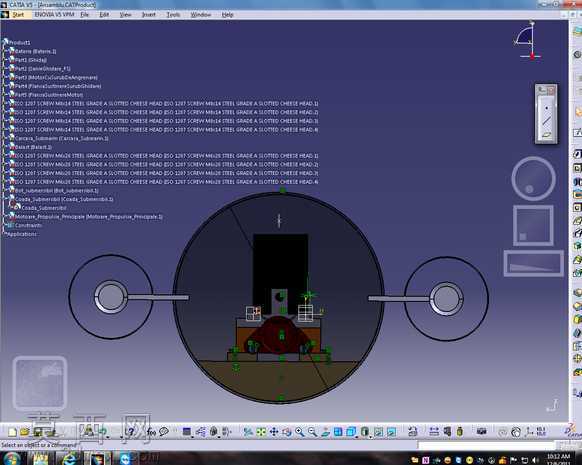

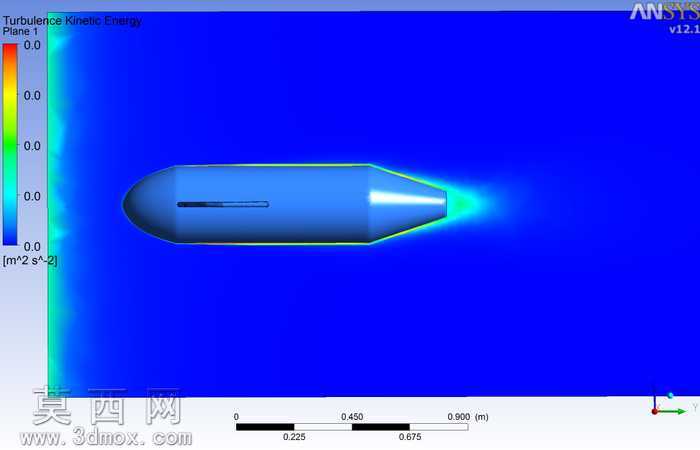

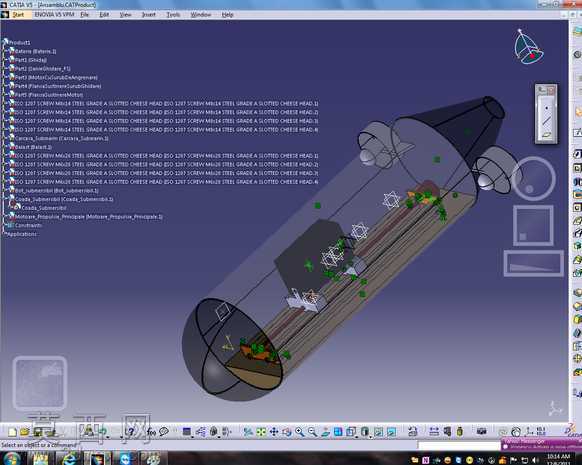

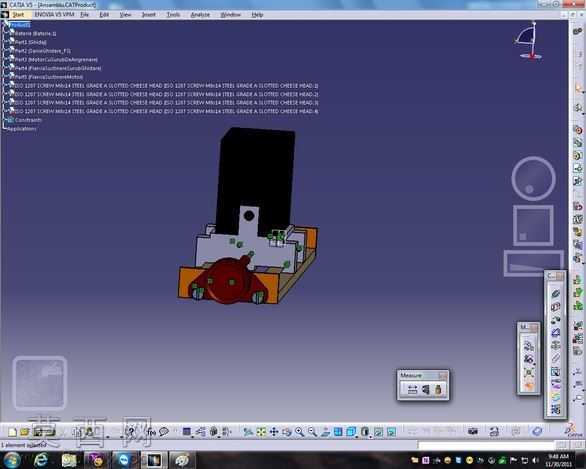

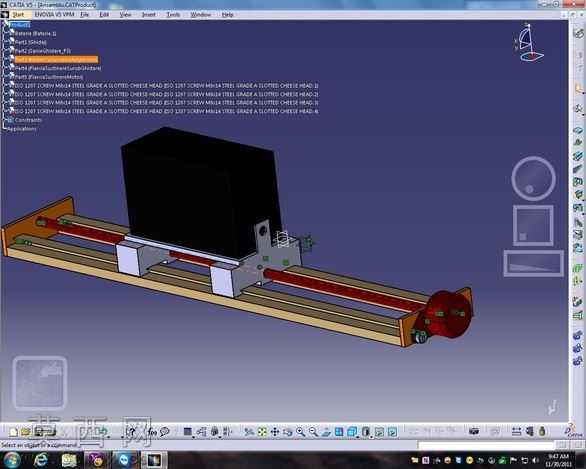

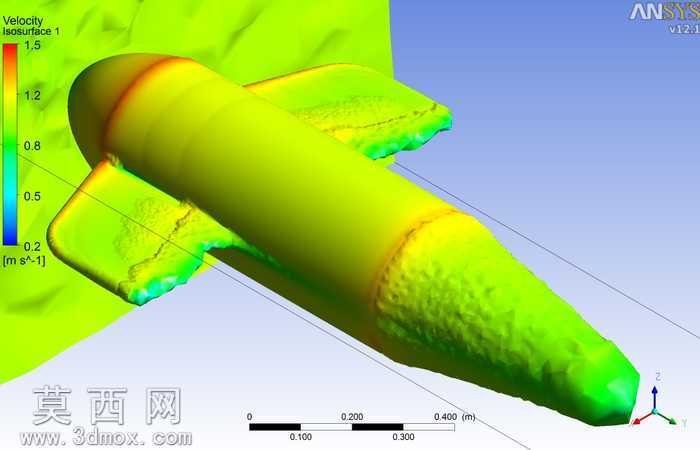

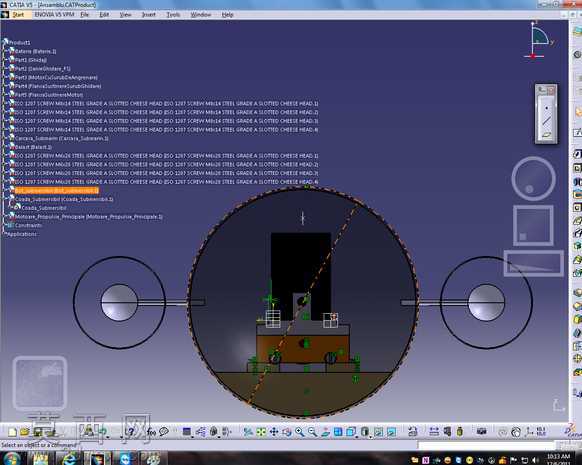

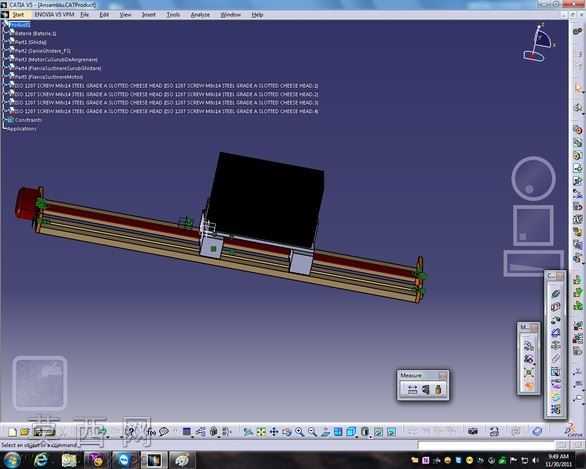

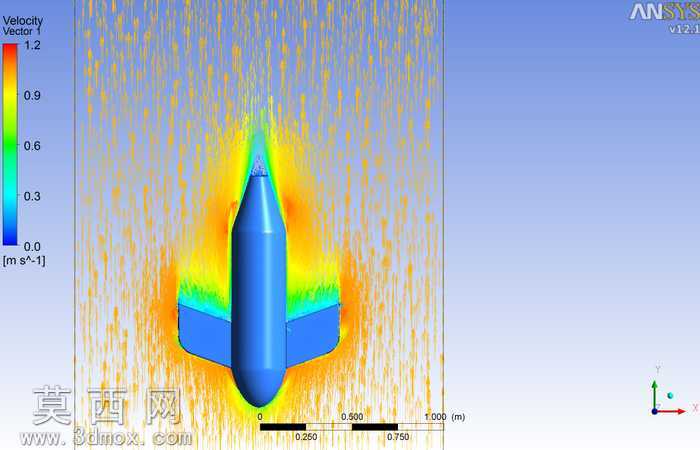

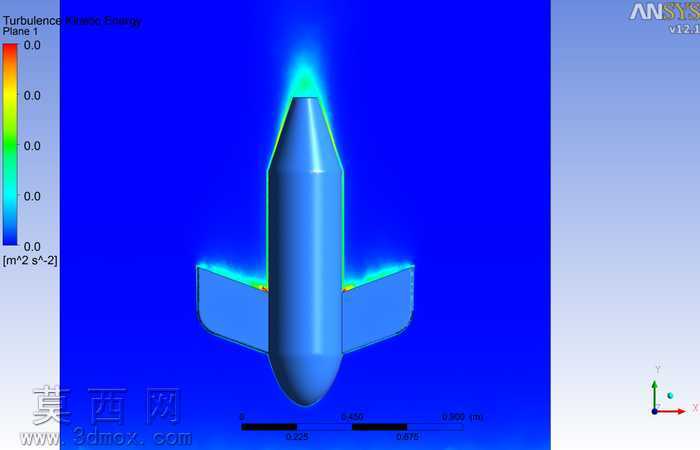

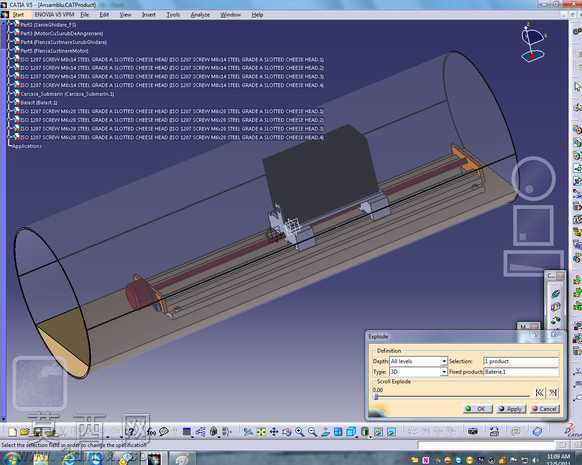

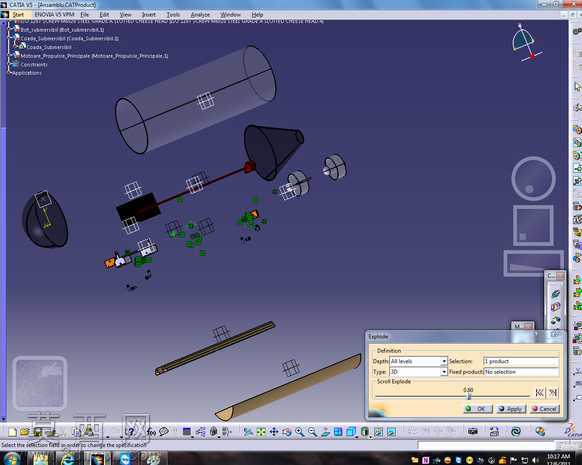

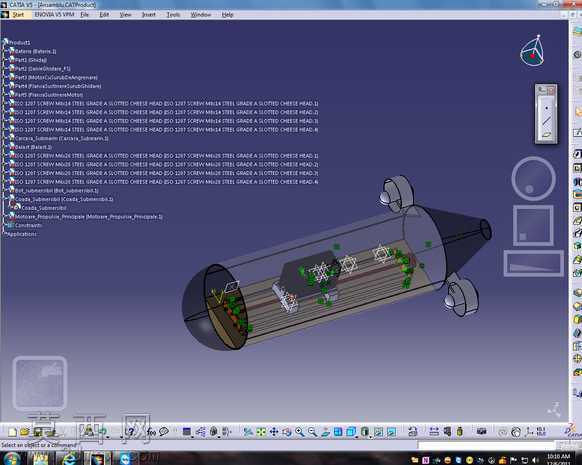

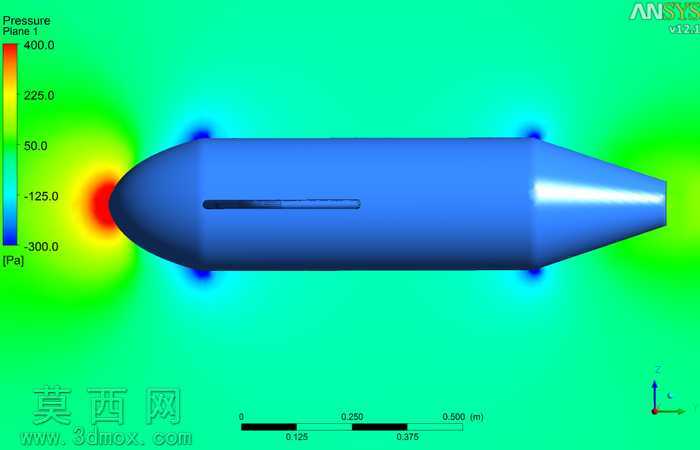

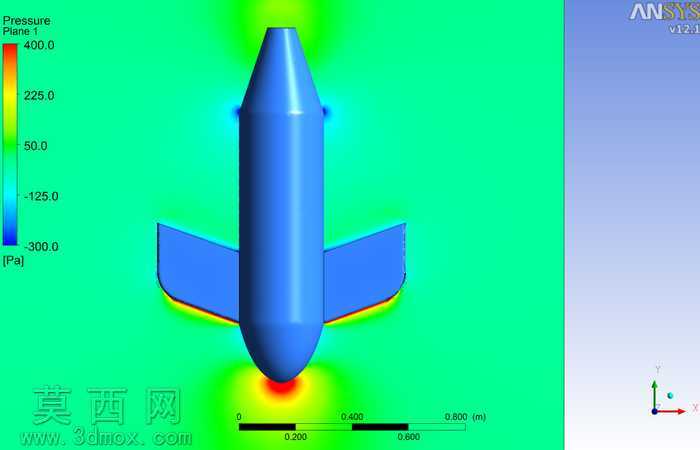

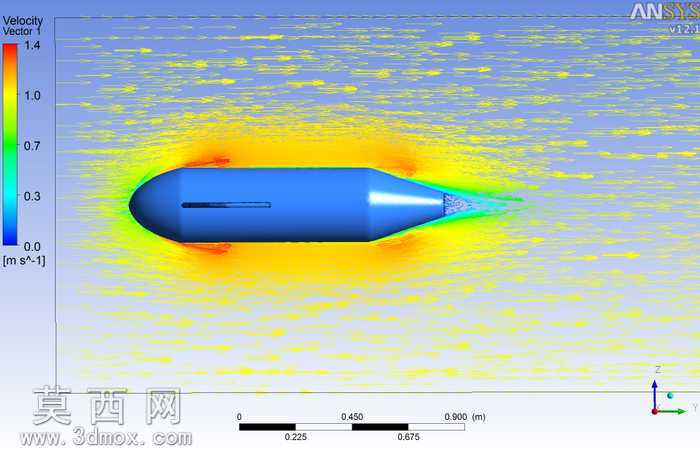

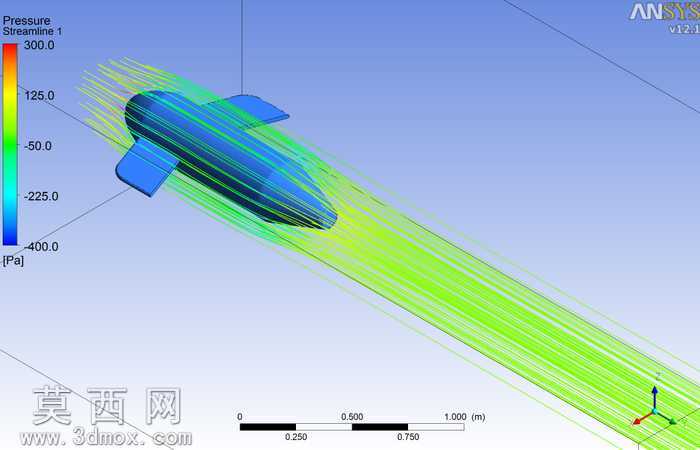

本作品为概念阶段的水下机器人三维设计，整体采用回转体流线型构型，头部为平滑过渡的椭球形整流罩，中部为等直径圆柱主舱段，尾部为收敛式锥形尾段，该构型可最大程度降低水下航行时的迎流阻力，减少航行过程中的紊流扰动，适配水下低速巡航的作业需求。建模阶段首先通过草图绘制各截面轮廓曲线，以回转特征生成主体基础曲面，对头部与主舱段、主舱段与尾段的衔接位置做G2连续曲率过渡处理，避免曲面折角造成的应力集中与流场突变；主舱段侧面预留狭长的传感器安装槽位，槽体边缘做倒圆角钝化处理，既保证外置传感设备的安装空间，也不会额外增加航行阻力。设计过程中同步完成了流体动力学仿真验证，通过仿真结果可见机器人头部迎流区域存在局部高压区，壳体周侧压力分布均匀，尾部流场收敛顺畅，无明显的涡流分离区域，验证了该流线构型的水动力合理性。材质设计上，主体壳体选用高强度耐压铝合金材质，表面做硬质阳极氧化防腐处理，适配水下高压、高腐蚀的作业环境；头部整流罩选用透明耐压亚克力材质，可内置视觉摄像模块，满足水下观测的透光需求。结构层面，中部圆柱舱段为模块化设计，可拆分出电子设备舱、动力储能舱、推进模块安装位，各舱段之间采用径向密封圈做静密封处理，保证整体舱室的水密性能；尾部锥形段内置推进器安装接口，可适配单轴螺旋桨推进器或泵喷推进模块，预留了舵面安装的拓展空间，可根据后续迭代需求增加航向调整结构。该概念设计重点聚焦水动力外形的合理性，通过曲面建模与仿真验证结合的方式，为后续实体样机的结构细化、动力选型、密封设计提供了可靠的三维基础，整体构型简洁规整，既满足水下航行的流体性能要求，也兼顾了内部设备的安装空间利用率，适合作为小型水下观测机器人的基础构型做进一步迭代优化。
