瓶底磨削加工工装塑料基座三维设计

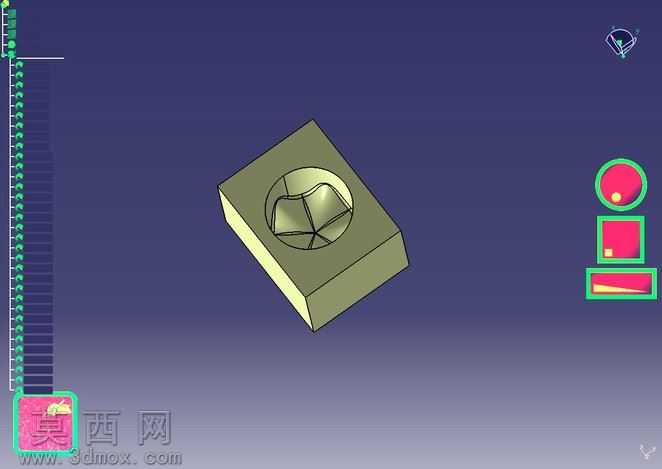

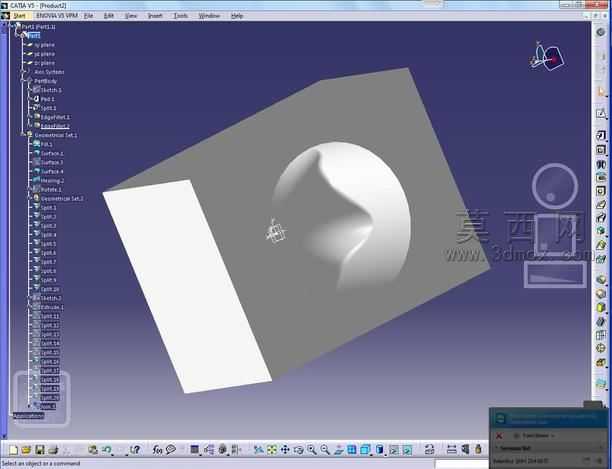

本作品为适配瓶底磨削数控工序的塑料基座三维建模设计，整体采用长方体块式基座结构作为核心承载主体，建模过程中优先保证结构的定位精度与安装适配性，通过三维软件的实体拉伸、切除、圆角等基础特征命令完成主体块的初步构建，主体块的长宽高参数严格匹配磨床工作台的装夹尺寸要求，边缘做统一的小半径圆角处理，避免塑料件加工过程中出现应力集中开裂的问题。基座顶面开设圆形定位沉槽，沉槽的内径尺寸与待加工瓶子的底部外轮廓完全适配，沉槽深度经过精准测算，既能够保证待加工瓶体放置后的垂直度，避免磨削过程中出现瓶体歪斜导致的加工精度偏差，又不会过度遮挡瓶底需要磨削的加工区域。沉槽内部设计有十字形的定位支撑筋结构，支撑筋的顶面弧度与瓶底内凹曲面完全贴合，能够在磨削加工过程中为瓶底提供均匀的支撑力，抵消磨削刀具接触瓶底时产生的径向与轴向冲击力，避免薄壁瓶体在加工过程中出现变形、碎裂的问题。建模过程中对塑料材质的收缩率做了提前预留，所有配合尺寸都按照注塑成型的工艺要求添加了合理的公差余量，基座的侧面预留有标准的装夹定位槽，能够快速与磨床工作台上的通用夹具完成适配锁紧，不需要额外制作专用的装夹配件。渲染阶段采用哑光工程塑料的材质参数，还原PP塑料基座的真实质感，对定位槽、支撑筋等关键配合面做了高亮边线标注，清晰展示各结构的位置与尺寸关系。整个设计围绕数控磨床的瓶底加工工序展开，从装夹便捷性、定位精度、加工防护三个核心维度完成结构优化，既能够满足小批量瓶底磨削加工的快速装夹需求，塑料材质的基座也能够避免硬质金属夹具与玻璃瓶底接触时产生的刮花、磕碰损伤，有效提升瓶底磨削工序的加工良率与装夹效率，模型的所有特征参数都可直接导出用于数控编程或者注塑模具的开模加工。
