本田车用排气系统固定抱箍支架结构

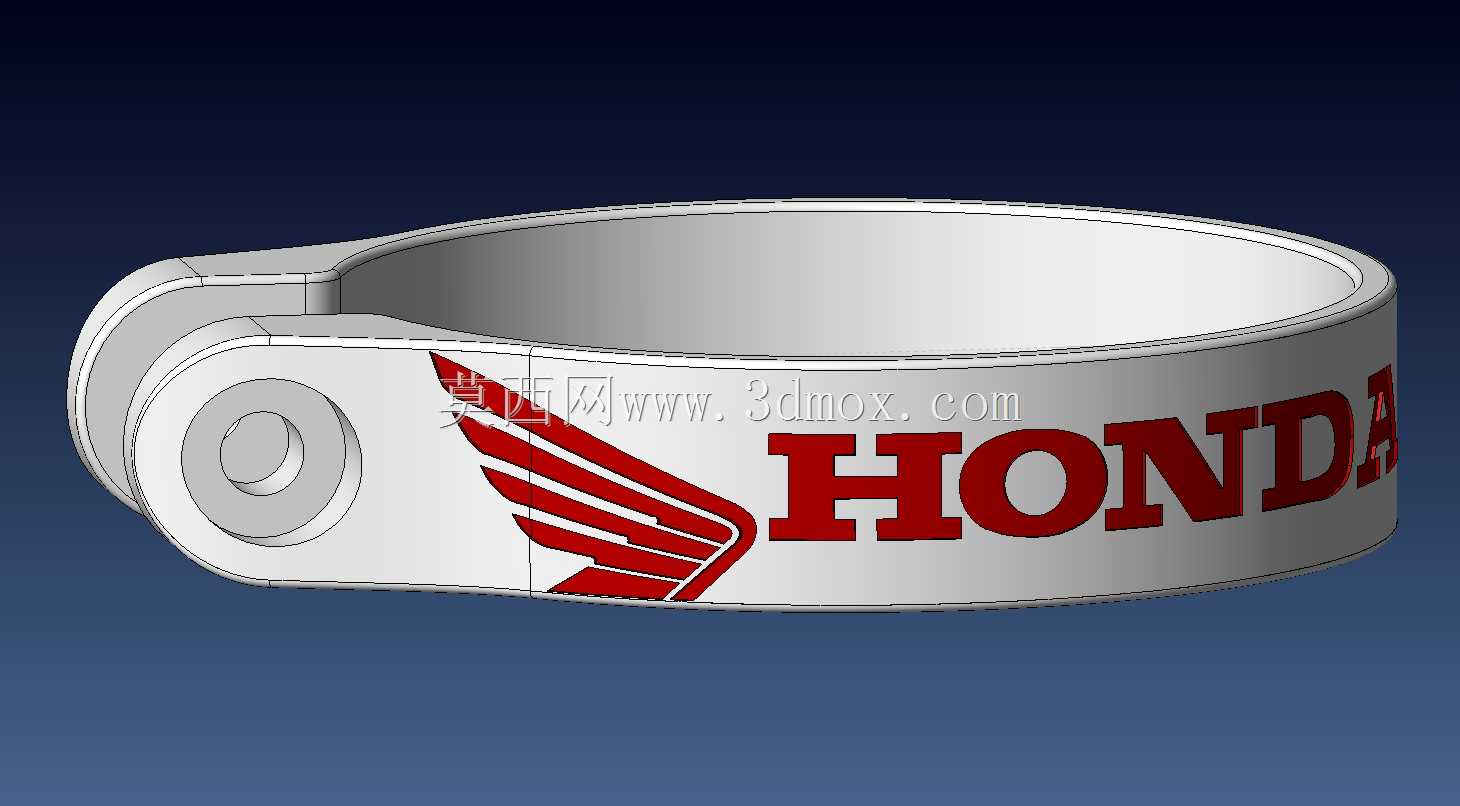

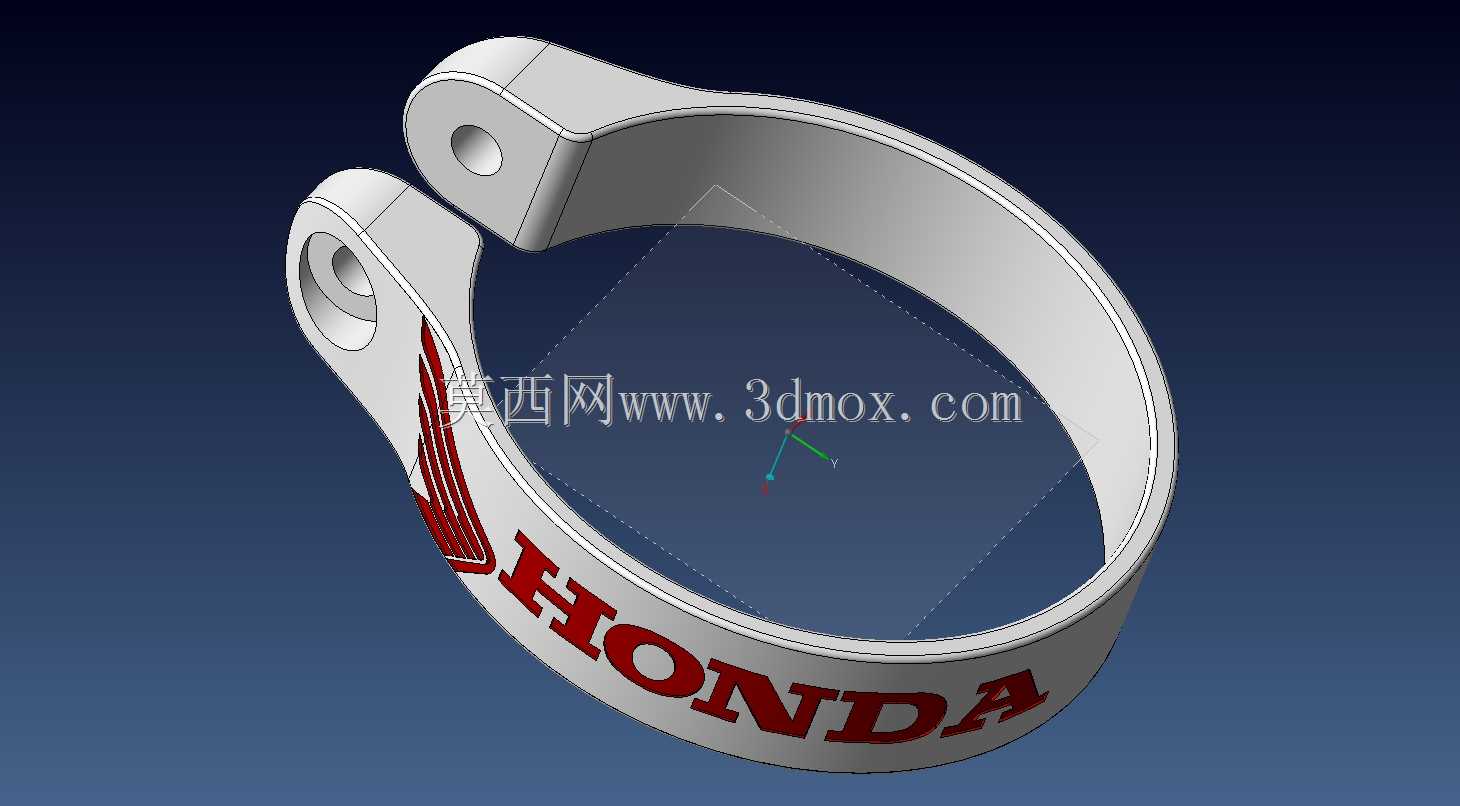

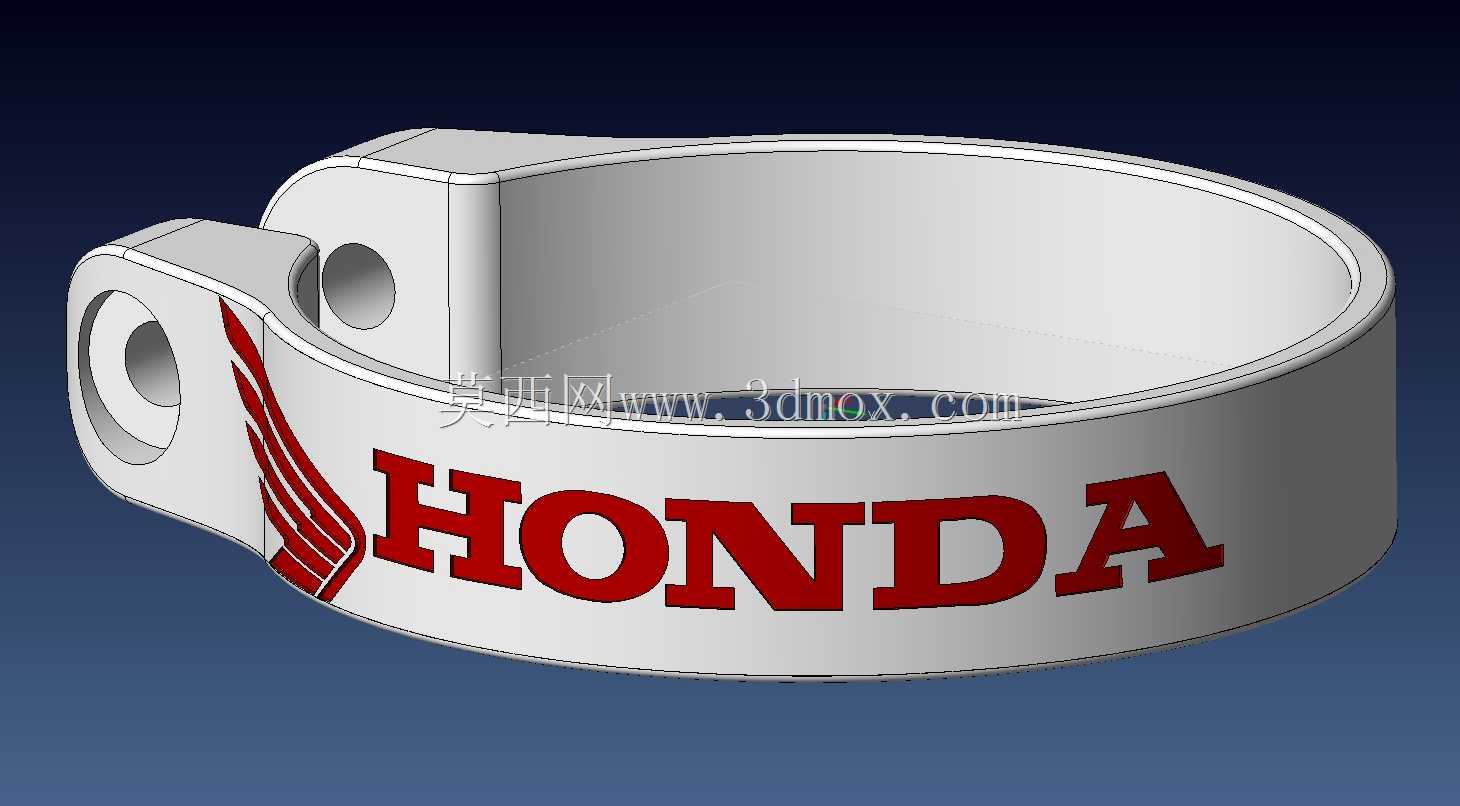

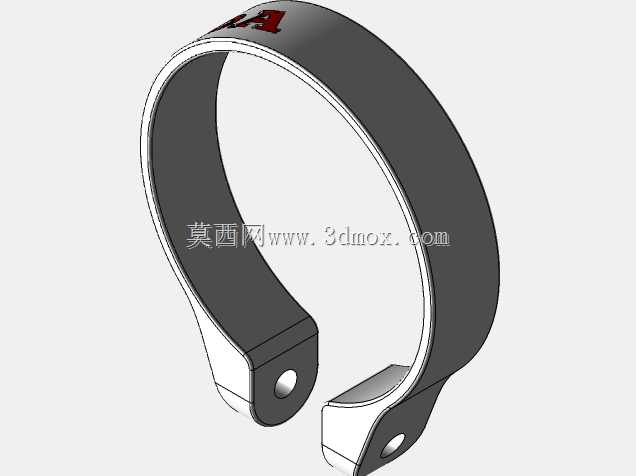

在乘用车辆排气系统的装配链路中，这类环形抱箍式支架是承担排气中段、尾段与车身底盘或副车架连接固定的核心受力零件，日常工况下需要同时承接排气系统自重带来的静载荷、车辆行驶过程中路面颠簸传递的交变冲击载荷，还要耐受排气系统传导的持续高温，以及车辆行驶中遇到的泥水、融雪盐等腐蚀环境，对结构强度和安装匹配度的要求远高于普通车身紧固件。从结构设计逻辑来看，这款支架采用单侧铰接开合式的环形结构，区别于传统两片对锁式抱箍需要双侧拧紧紧固件的装配方式，单侧带铰接转轴的结构可以在安装时直接将抱箍翻开套入对应管径的排气管道外壁，扣合后仅需在单侧完成锁止操作，能大幅降低底盘装配工位的操作时长，适配整车流水线的快装节拍。尺寸边界上，这款支架的环形内径设定为120mm，刚好适配本田多款量产车型排气中段连接位置的标准管径，抱箍本体的壁厚设置为5mm，这个厚度是经过载荷校核得出的平衡值：如果壁厚过薄，长期受交变载荷作用容易在铰接位置和锁止位置出现应力集中导致的开裂问题，壁厚过大则会不必要地增加零件重量，不符合整车轻量化的设计导向，同时过厚的钣金冲压成型难度也会提升，增加生产环节的工艺成本。细节设计上，抱箍与排气管道接触的内圈做了微幅的倒角处理，避免安装时锐边划伤排气管道的外壁防腐层，铰接位置的转轴采用卷边铆接结构，不需要额外加装销轴零件，一体冲压成型的卷边结构既能保证铰接转动的灵活性，也能避免长期震动下销轴脱出的失效风险。抱箍外侧预留的锁止耳位可以适配标准规格的螺栓螺母组件，安装时可以根据实际装配的公差需求调整锁紧力矩，保证抱箍与排气管壁之间有足够的抱紧力，避免车辆行驶过程中排气系统出现移位、转动，进而导致排气接口漏气、悬挂吊耳过载撕裂等问题。在实际售后维修场景中，这类一体式铰接抱箍支架的更换效率也远高于传统对夹式结构，不需要将整段排气从车身上完全拆下，仅需松开旧支架的锁止螺栓、撬开旧抱箍即可完成更换，能大幅降低维修环节的工时成本。设计过程中需要重点校核铰接位置的疲劳强度，因为车辆行驶中的震动会让这个位置持续承受往复的弯折应力，同时抱箍整体的弧度公差需要控制在合理范围内，保证抱紧时整个环面与排气管壁的接触均匀，避免局部应力过大压伤排气管壁，或是局部接触不足导致抱紧力不够出现松动。
