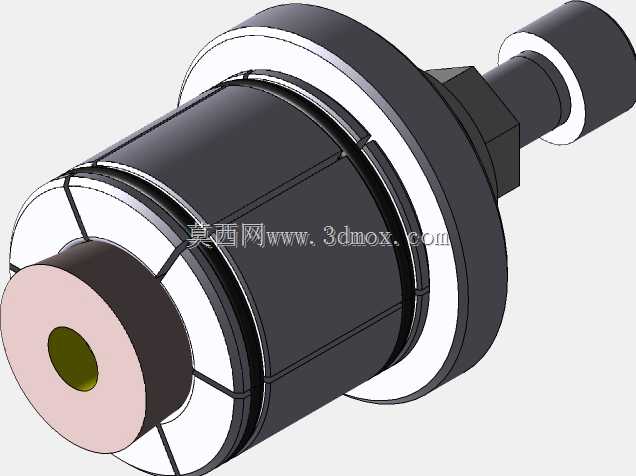

内径48mm管道用胀接式扩管工具结构

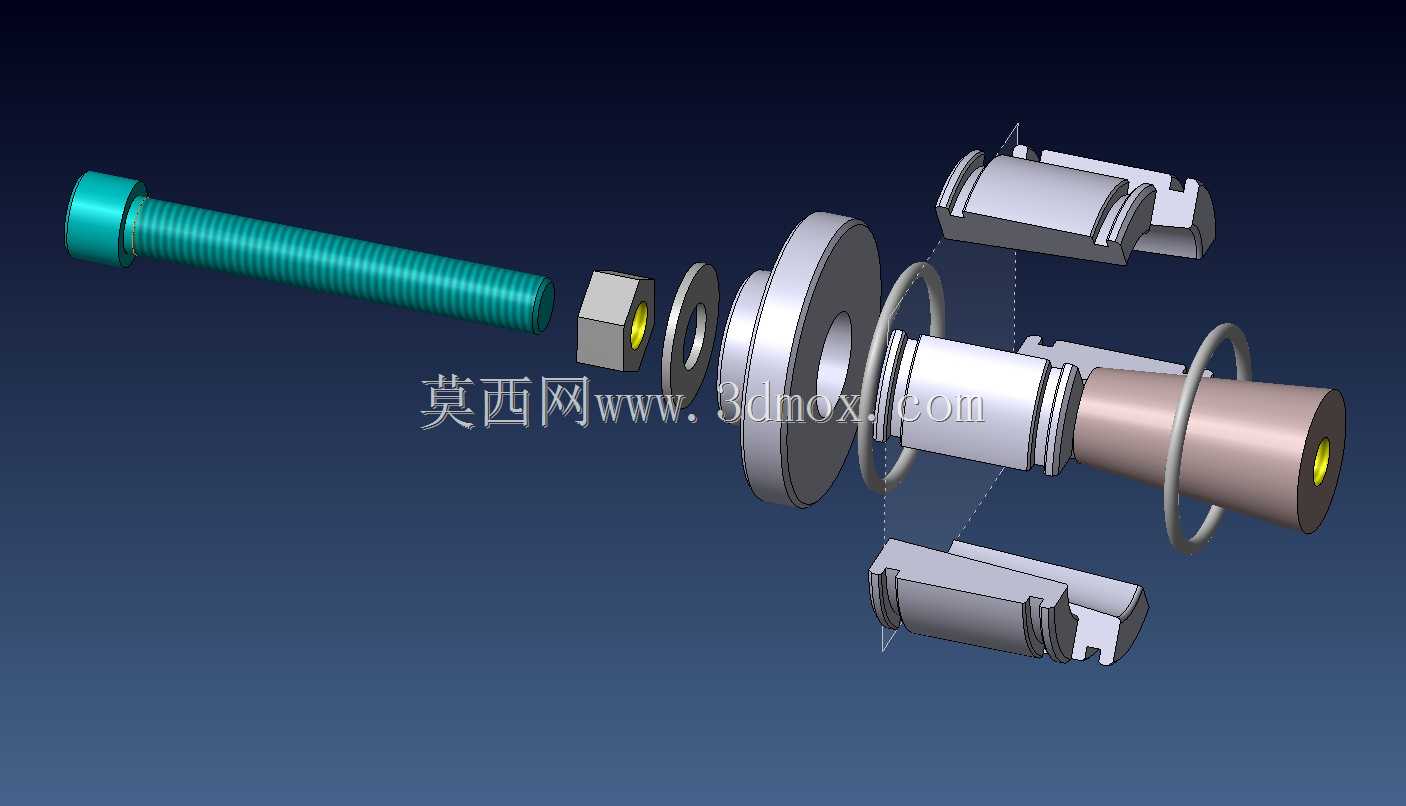

　　在民用给排水、工业流体输送、暖通空调管路布设的现场施工环节，管道端部扩口加工是决定管路连接密封可靠性的核心工序，这款适配内径48mm及以上管道的扩管工具，正是针对中小口径金属、硬质塑料管道的扩口作业需求开发的手动作业器具。不同于液压驱动的大型胀管设备，这款工具采用纯机械螺旋进给结构，整套组件拆解后包含进给螺杆、锁紧螺母、定位压盘、弹性胀套、导向锥头、复位弹簧等核心零件，作业时无需外接动力源，仅通过普通扳手转动进给螺杆即可完成扩口动作，适合狭窄空间内的现场管路改造、维修作业场景。从结构设计逻辑来看，工具的核心受力部件进给螺杆采用梯形螺纹传动，相比普通三角螺纹具备更强的轴向承载能力，转动过程中进给平稳无卡顿，

　　能避免扩口过程中因进给量突变导致的管壁开裂、扩口偏心问题；前端的分瓣式弹性胀套采用对称三瓣结构，锥面配合角度经过反复校核，进给过程中胀套沿锥面均匀向外扩张，保证管道端部扩口后的圆度误差控制在极小范围内，扩口端面无褶皱、无偏斜，能直接适配卡套式、法兰式管路接头的安装要求。定位压盘的端面做了防滑滚花处理，作业时紧贴管道端面，能限制工具的轴向窜动，保证扩口深度的一致性，避免出现扩口过深导致的管壁变薄、或者扩口深度不足导致的接头连接强度不够的问题；复位弹簧套设在导向锥头与胀套之间，扩口完成后反向转动进给螺杆时，弹簧能带动分瓣胀套自动回缩，无需手动撬动即可将工具从管道内取出，大幅提升连续作业的效率。安装边界方面，

　　工具整体收拢状态下的最大外径小于46mm，能顺利伸入内径48mm的管道内部，进给螺杆的有效行程覆盖常规管路扩口所需的10-15mm扩口深度范围，作业过程中工具的外部操作空间仅需预留扳手转动所需的150mm径向空间，无需大面积拆除管路周边的固定结构即可完成作业。这套结构的受力路径经过优化，螺杆施加的轴向推力通过锥面均匀转化为胀套的径向扩张力，作业时操作人员施加在扳手上的力无需过大即可完成扩口，能降低长时间作业的劳动强度，同时所有受力零件均采用合金钢材质做调质处理，反复胀接作业后零件无明显变形，使用寿命能满足高频施工的使用需求。
