EDM机床用DIY虎钳结构设计

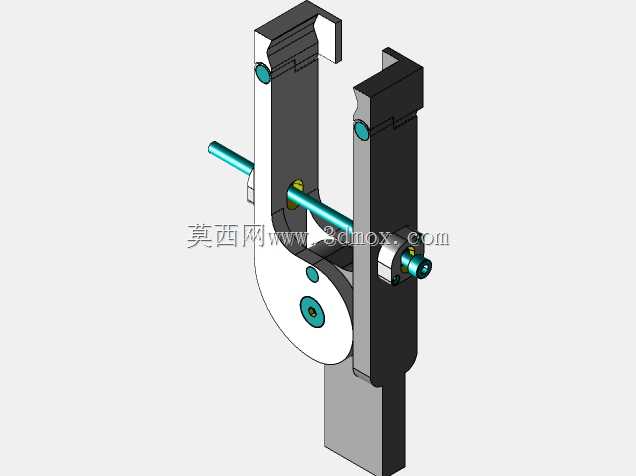

　　在精密电火花加工场景中，常规通用虎钳往往存在装夹行程受限、电极与工件对位干涉、绝缘性能不足的问题，这款适配EDM机床的DIY虎钳，正是针对电火花加工的特殊工况做的定向结构优化，完全围绕放电加工过程中的装夹需求展开设计。从实际加工场景来看，电火花加工多用于模具型腔、精密异形零件、微小结构件的蚀除加工，加工过程中工件需要完全浸没在工作液内，且装夹结构不能与电极形成放电回路，同时要保证工件位置在长时间脉冲放电过程中无微米级位移，否则会直接导致加工尺寸超差、型腔错位。这款虎钳的整体结构采用对称悬臂式布局，主体支撑臂通过上下两处同轴导向套与立式安装杆连接，安装杆可直接固定在EDM机床的工作台T型槽内，不需要额外制作过渡连接块，安装时仅需匹配工作台常见的槽宽尺寸即可完成固定，整体安装边界控制在工作台常用装夹区域内，不会超出机床工作液槽的容纳范围，也不会干涉电极的上下走刀行程。

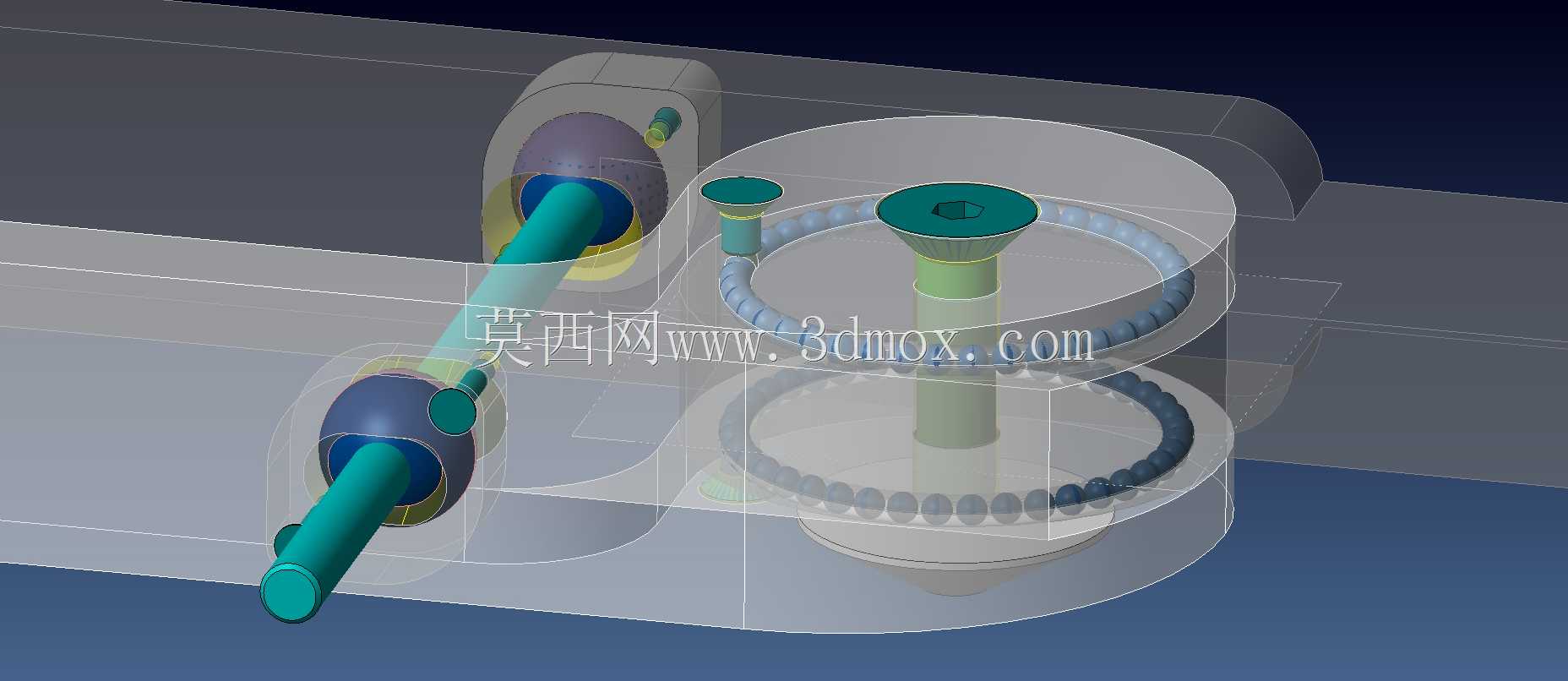

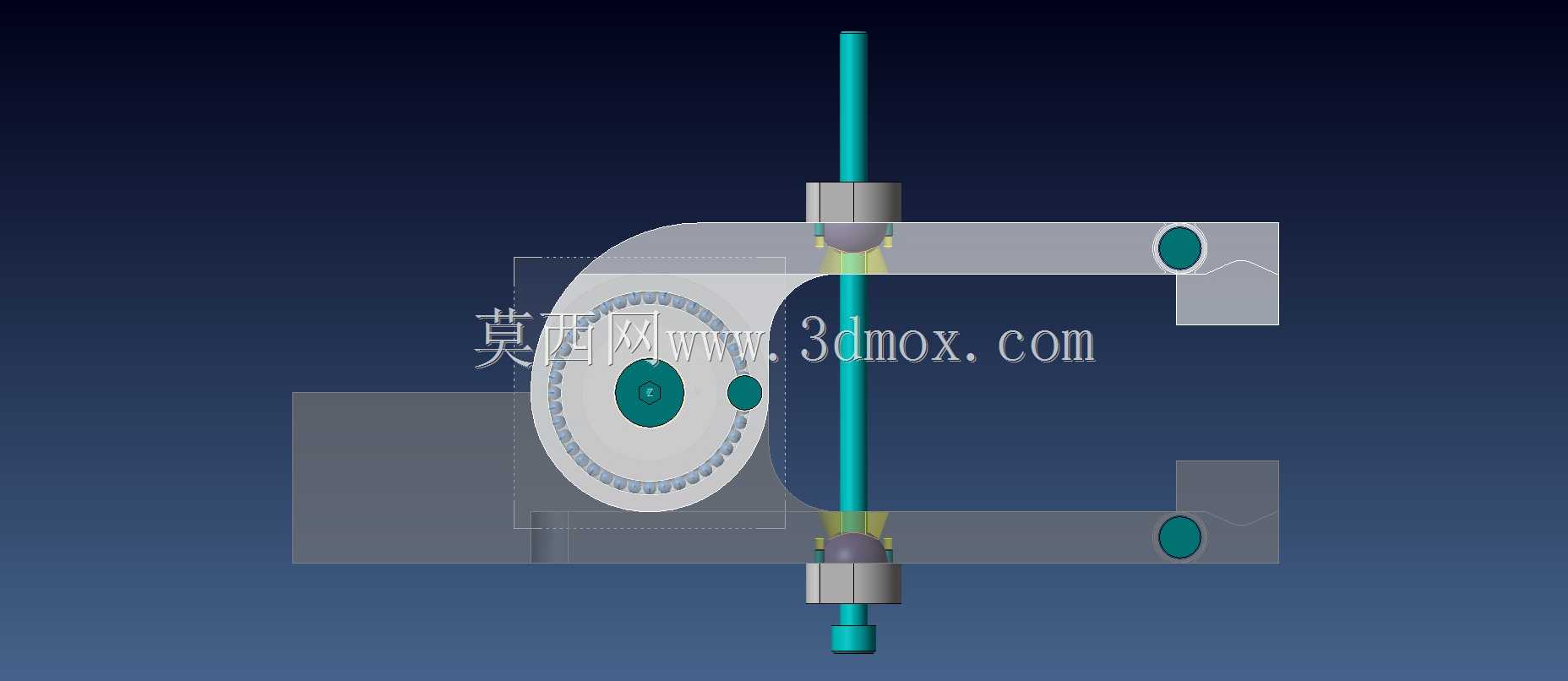

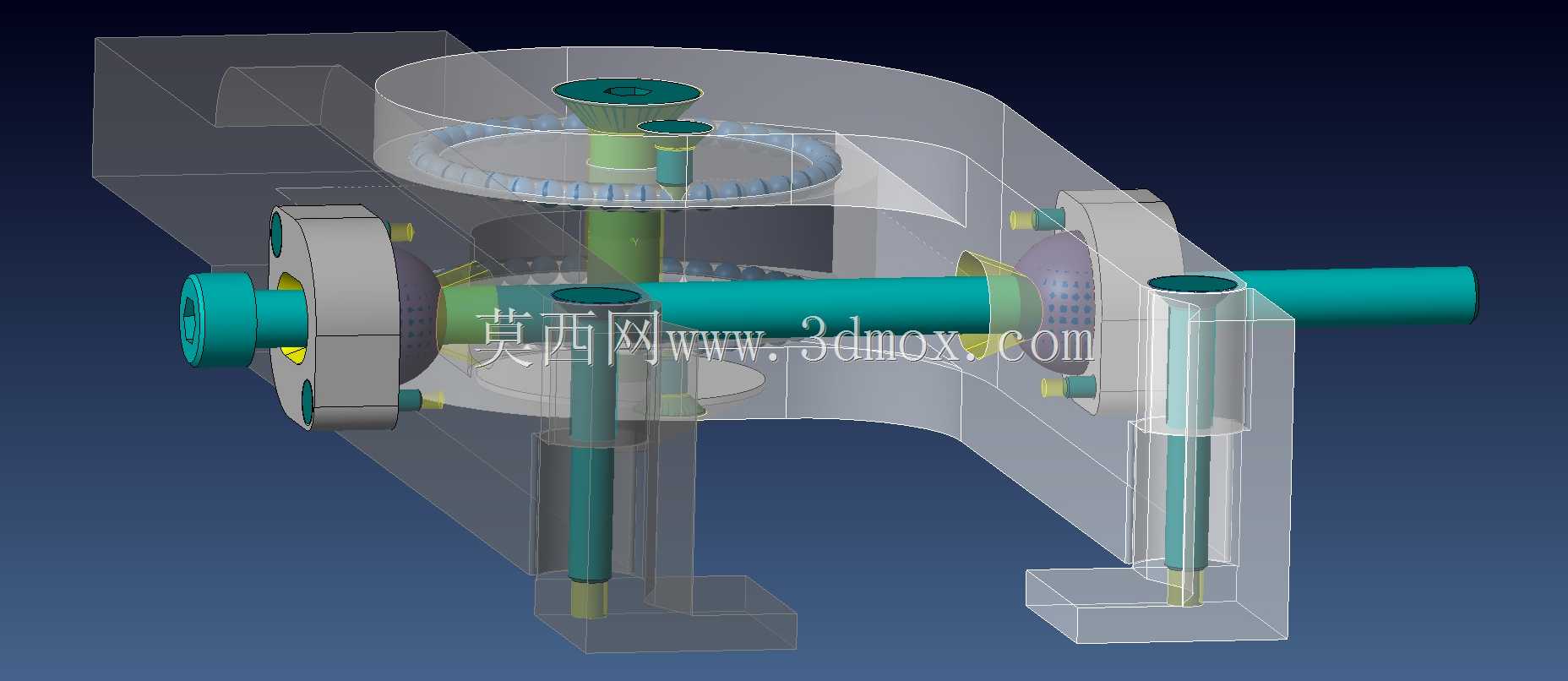

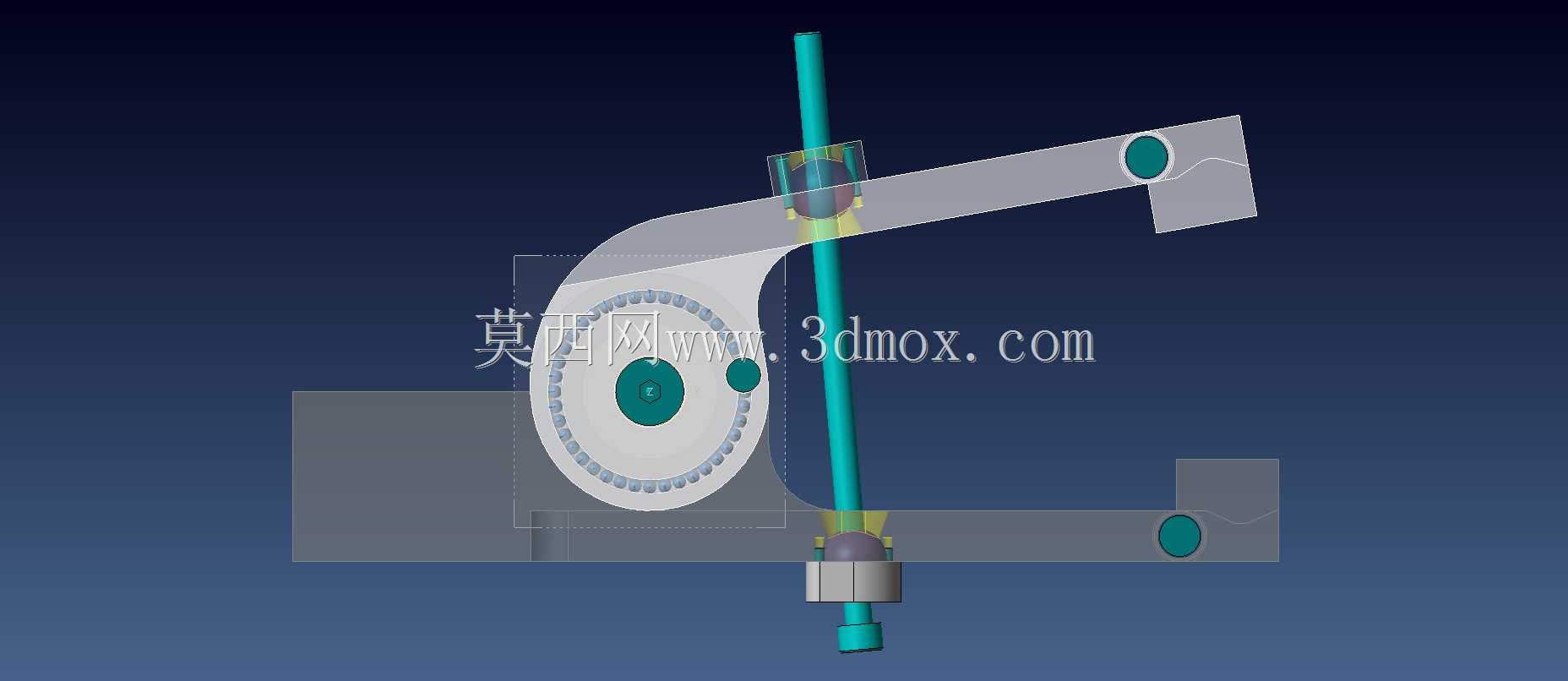

　　功能设计上，这款虎钳摒弃了普通机用虎钳的丝杠进给结构，转而采用对称夹臂的同步夹紧设计，两个夹臂的回转中心与支撑臂上的齿轮盘啮合，转动调节旋钮时两个夹臂可同步向中心收拢，保证工件装夹时自动对中，不需要反复打表找正工件中心位置，对于方形电极、异形小型工件的装夹效率提升明显。夹臂的夹持面做了平面度处理，同时预留了绝缘衬垫的安装槽，实际使用时可粘贴耐油绝缘材料，避免虎钳本体与工件、电极之间形成导电回路，防止非正常放电打坏虎钳或工件基准面。支撑臂上的导向结构做了间隙补偿设计，上下导向套与安装杆之间的配合间隙控制在0.02mm以内，既可以沿着安装杆上下调整虎钳的装夹高度，适配不同高度的工件装夹需求，又能保证调整后锁紧无窜动，避免加工过程中虎钳整体下沉。

　　设计思路上，这款虎钳完全围绕电火花加工的非接触加工特性做取舍，没有追求过高的夹持力，而是把设计重点放在装夹精度保持性、绝缘可靠性、操作便捷性三个维度。因为电火花加工过程中没有切削力作用在工件上，仅需要克服工作液流动带来的微小冲击力，所以夹紧力不需要达到铣削加工虎钳的级别，反而过大的夹紧力容易导致薄壁工件变形，影响最终加工精度。虎钳的所有转动配合位置都做了耐油密封设计，避免电火花工作液渗入配合间隙造成锈蚀卡滞，长期浸泡在煤油类工作液中也不会出现操作卡顿的问题。夹臂的末端做了圆弧避让设计，当电极从上方进给加工工件中心位置时，夹臂不会与电极夹头发生碰撞，可支持工件全区域的放电加工，不需要二次调整装夹位置。

　　从安装适配性来看，这款虎钳的立式安装杆直径匹配市面上多数中小型EDM机床的夹具安装孔尺寸，整体外伸长度控制在合理范围内，装夹最大尺寸工件时也不会出现悬臂下垂的问题，支撑臂内部做了加强筋结构，在减轻整体重量的同时保证结构刚性，长时间使用不会出现夹持端变形。夹臂的夹持行程覆盖了电火花加工常见的小型工件、电极的尺寸范围，既可以装夹几毫米见方的微小铜电极，也可以装夹尺寸稍大的模具钢工件，不需要更换钳口即可完成多数常规加工任务。实际使用时，操作人员仅需将安装杆固定在工作台合适位置，调整好虎钳高度后锁紧，转动调节旋钮即可完成工件装夹，对中精度可控制在0.05mm以内，大幅减少装夹找正的辅助时间，尤其适合多品种小批量的精密电火花加工场景，能有效提升设备的有效加工时长。
