汽车车窗调节机构安装固定支架结构

该安装支架属于白车身B级设计范畴内的车窗调节系统配套承载构件，主要应用于乘用车车门内部的车窗升降机构安装场景，承担车窗调节器、驱动电机及相关传动组件的定位承载与载荷传递作用。从实际装车工况来看，这类支架需要承受车窗升降过程中产生的交变载荷，同时要适配车门内板的曲面造型边界，在有限的安装空间内完成多组件的集成固定，避免升降过程中出现机构偏移、异响等问题。

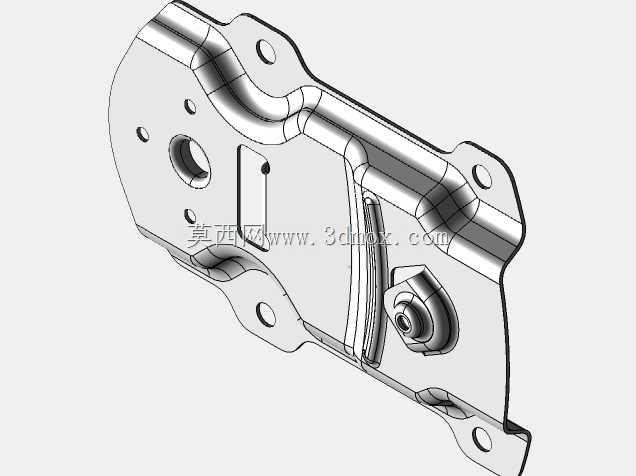

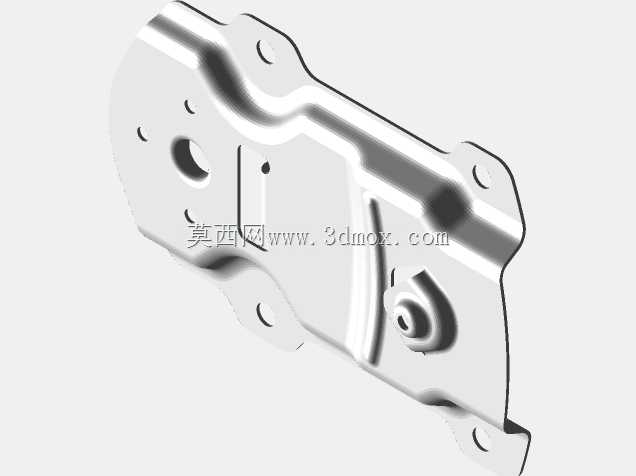

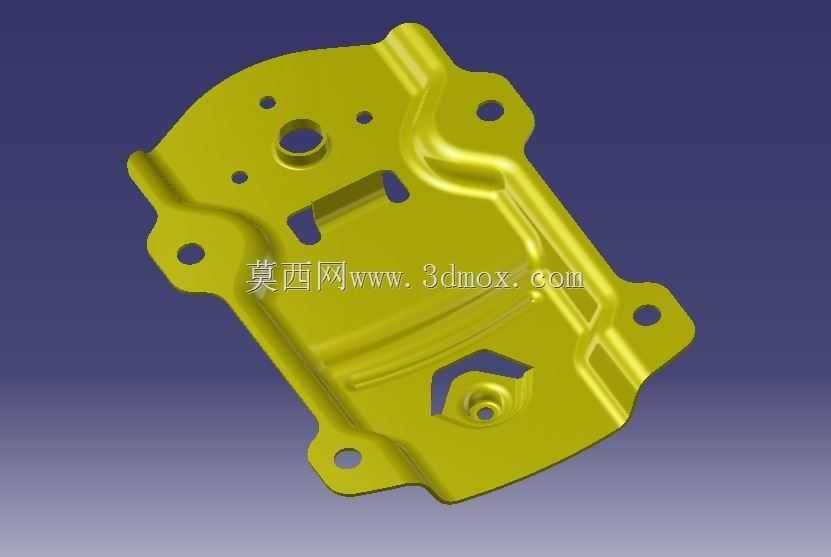

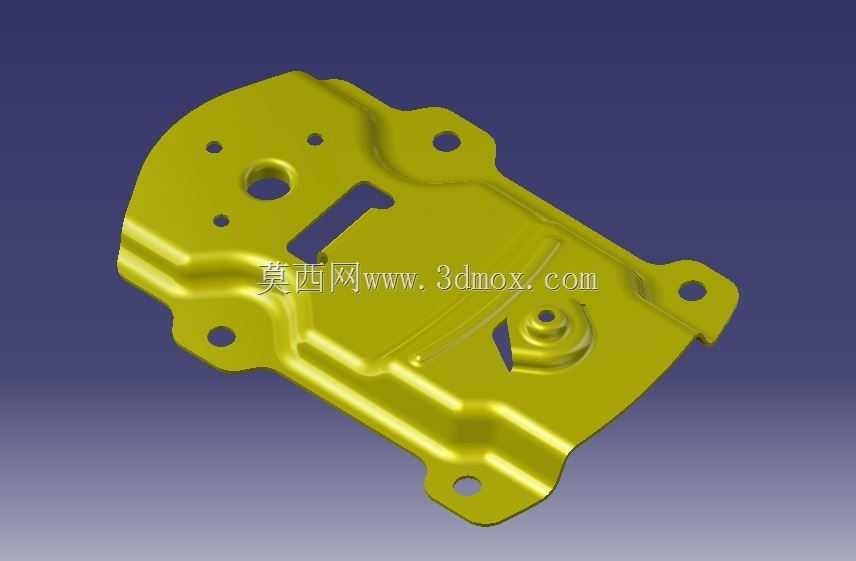

在功能特性设计上，支架采用一体化冲压成型的钣金结构，整体轮廓完全贴合车门内板的安装型面，周向分布的多个安装孔分别对应车门内板预装凸焊螺母位、车窗调节器导轨固定位、驱动电机安装位，其中中心区域的大尺寸避让孔用于穿过调节器的传动输出轴，侧边的异形缺口则为传动拉索预留运动空间，避免运动干涉。支架表面设置的多道加强筋沿载荷传递方向分布，在不增加板材厚度的前提下提升了整体结构刚度，可抵消车窗升降时产生的侧向弯矩，防止长期使用后出现支架变形导致的升降卡滞问题。

设计过程中优先考虑了安装边界的适配性，所有安装孔的位置度公差严格控制在±0.1mm范围内，确保与车门内板、调节机构的装配精度，支架边缘的翻边结构一方面提升了自身抗扭强度，另一方面可与车门内板的贴合面形成稳定支撑，分散集中载荷。从安装逻辑来看，支架先通过周向孔位与车门内板完成预固定，再依次装配调节器导轨、驱动电机组件，各安装位的高度差经过精准计算，保证传动组件处于同一运动平面，减少传动过程中的能量损耗。

这类支架的造型完全服务于功能需求，没有冗余的结构设计，板材厚度根据载荷仿真结果选取，在满足强度要求的前提下尽可能控制零件重量，符合车身轻量化的设计方向。针对车门内部的潮湿工作环境，支架表面可根据需求做镀锌或电泳防腐处理，提升长期使用的耐锈蚀能力，所有开孔边缘都做了去毛刺处理，避免装配过程中划伤拉索护套或线束绝缘层。在实际装配验证环节，该支架的安装定位设计可有效降低总装工位的操作难度，工人可通过预定位结构快速对齐孔位，减少装配调整时间，适配批量生产的节拍要求。
