小型卡车可锁式电池固定托架结构

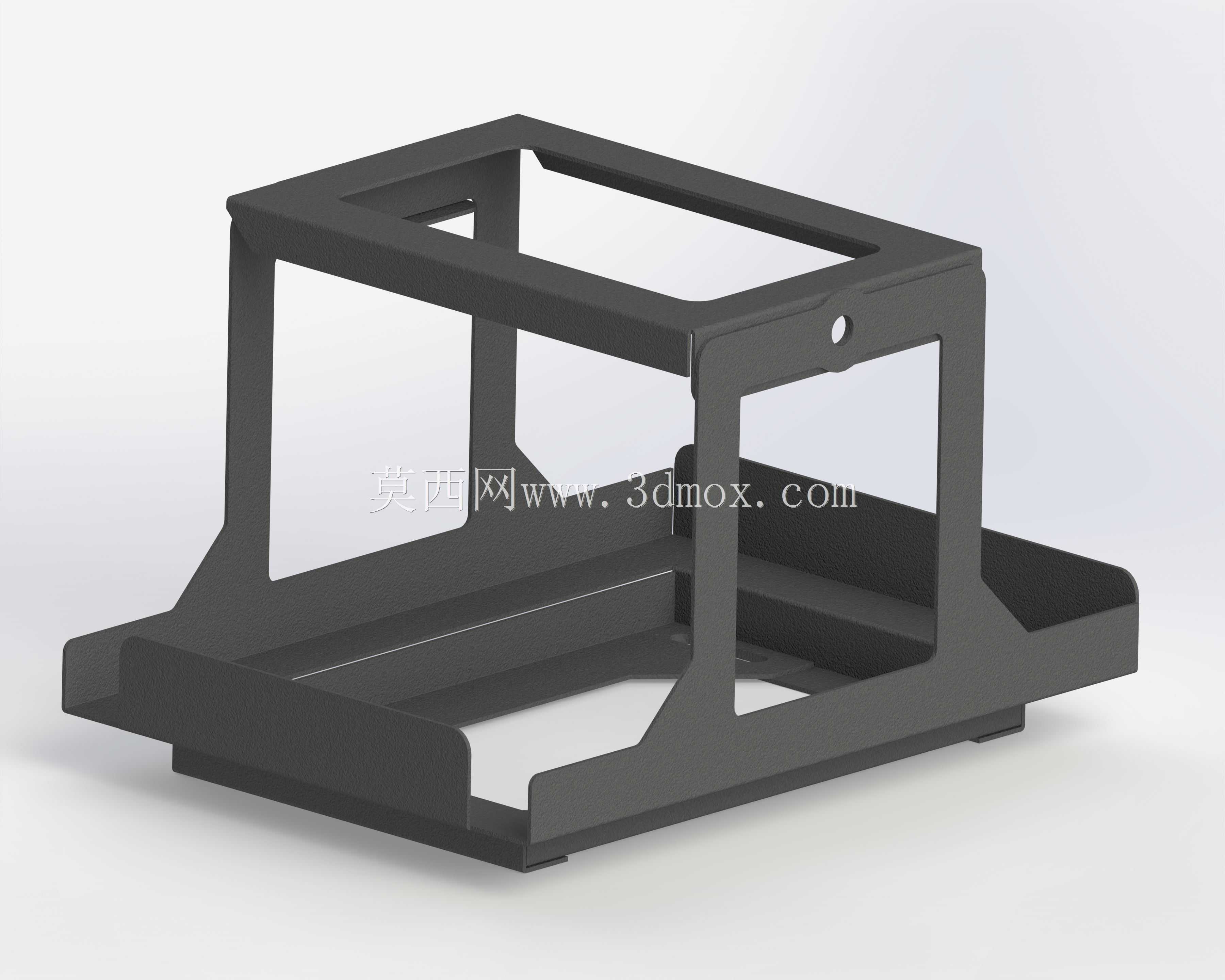

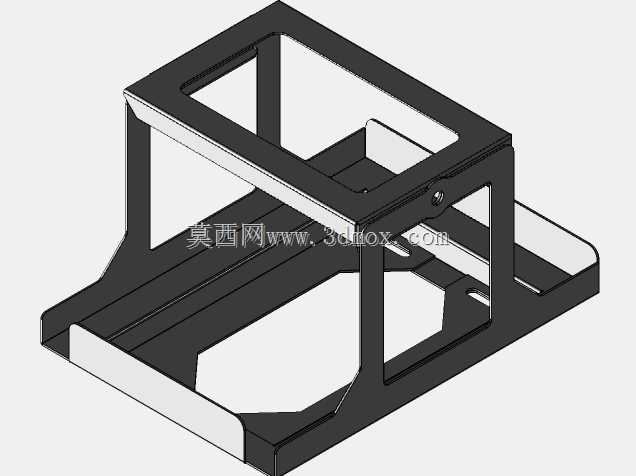

这款电池托架主要面向轻型商用卡车的车载供电系统配套场景，日常作业中，轻卡常面临城乡非铺装路面颠簸、频繁启停振动、户外温差变化大的工况，电池作为车辆启动与车载用电设备的核心供能部件，若固定结构不可靠，极易出现移位、接线端子松动甚至壳体磕碰破损的问题，直接影响车辆出勤率与运营安全。从结构功能来看，托架采用上下分层的框架式设计，底部托盘做了翻边围挡结构，刚好贴合常规商用车启动电池的底部轮廓，能限制电池在水平方向的窜动，上部框架压在电池顶面边缘，配合侧面预留的锁止安装孔，可加装锁具或紧固压条，避免车辆剧烈颠簸时电池从托架中脱出，同时框架侧面做了大面积镂空，既减轻了托架自身重量，也能给电池预留足够的散热空间，避免电池充放电过程中热量积聚影响使用寿命。设计过程中优先考虑了安装适配性，底部托架的安装支脚做了向外延伸的翻边结构，支脚上预留的安装孔位匹配轻卡底盘常用的安装孔距，不需要对底盘做额外打孔改装就能直接固定，整体框架的内空尺寸严格对应主流12V商用车启动电池的外形尺寸，侧边预留的走线缺口方便电池正负极接线柱的线束排布，不会出现线束与托架硬摩擦导致绝缘层破损的隐患。结构细节上，所有弯折位置都做了圆弧过渡处理，没有尖锐的棱角，既避免安装过程中划伤操作人员，也防止长期振动环境下应力集中导致的托架焊缝开裂，框架上部的横梁做了局部加强，在锁止位置增加了局部加厚的凸台，避免长期锁止紧固后出现结构变形。实际装车场景中，这类托架不仅要承担电池的承重，还要耐受车辆行驶过程中的交变载荷，所以整体结构的受力路径做了专门优化，从底部支脚到侧面支撑臂再到上部压框，力的传递路径连续顺畅，没有出现受力突变的薄弱截面，即使在重载颠簸路况下，托架的形变量也能控制在允许范围内，不会出现电池松动移位的情况。同时托架的侧面预留了线束固定卡扣的安装位，方便整理电池周边的供电线束，让底盘布线更规整，减少后期线路故障的排查难度。
