车床加工用可调式中心装夹夹具结构

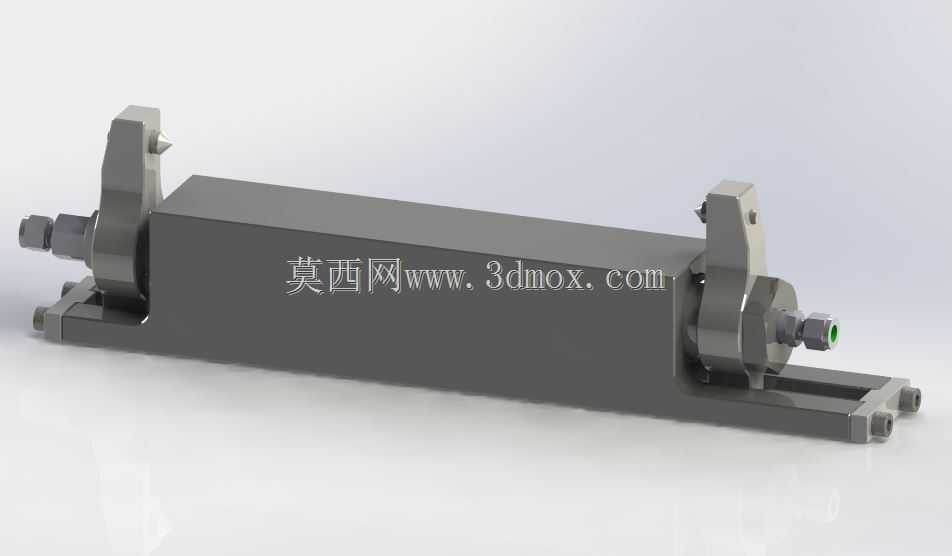

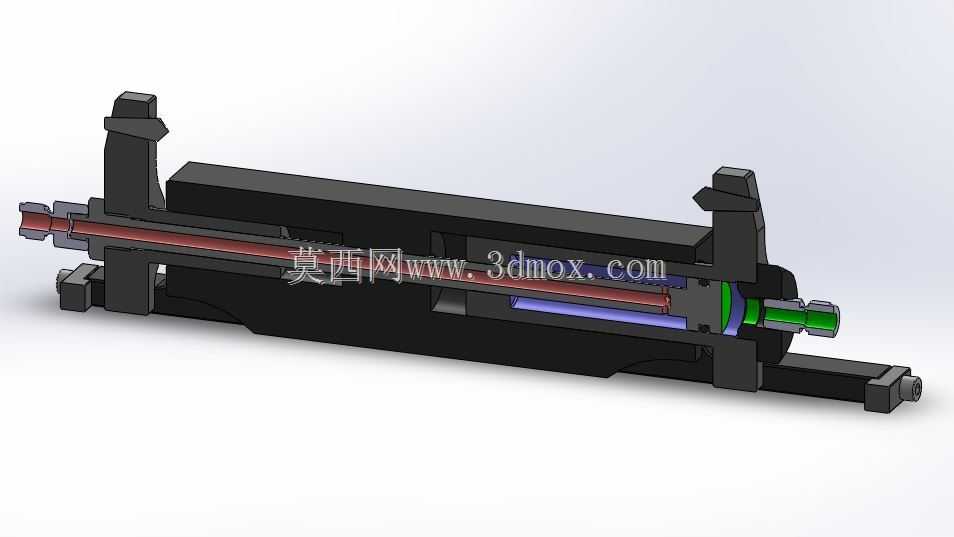

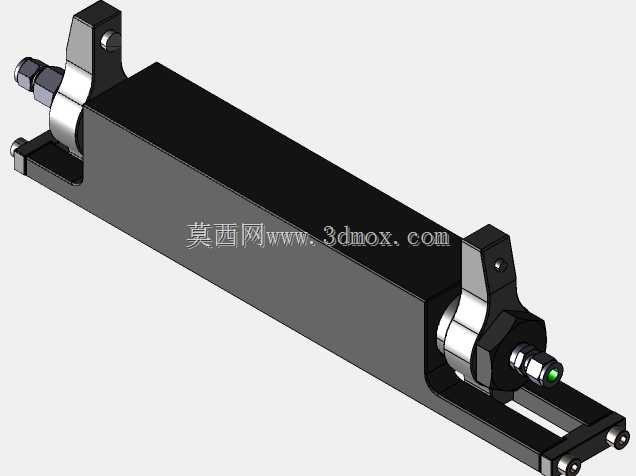

在普通车床及数控车床的长轴类、细长杆类零件加工场景中，工件悬伸过长带来的切削振颤、挠度变形始终是影响加工精度的核心问题，这款中心装夹夹具正是针对这类加工痛点设计的配套工装，可直接安装在车床床身导轨面上，为工件中部提供稳定的径向支撑，抵消切削力带来的工件形变。从结构设计来看，该夹具采用分体式对称夹臂布局，底座为长条形刚性安装座，底面设置与车床导轨匹配的定位槽与锁紧结构，可根据工件加工位置沿导轨轴向滑动调整，适配不同长度工件的支撑需求，安装时无需对车床原有结构做改造，通过压板锁紧即可完成固定，安装边界可覆盖常规卧式车床的有效加工行程范围。两侧夹臂采用铰接式结构，配合内置的收缩调节装置，可根据工件直径调整夹持开度，夹臂顶端的支撑接触端采用耐磨合金材质，接触位置可根据工件外圆轮廓做自适应贴合，既保证支撑刚性，又避免夹伤工件已加工表面。不同于传统固定式中心架，该夹具的收缩装置可在加工过程中根据走刀位置临时调整支撑开度，避让刀架走刀路径，无需在走刀至支撑位置时停机拆装夹具，能有效提升长轴类零件的连续加工效率。夹臂的锁紧机构采用螺旋压紧结构，调节端设置在夹具侧方，操作人员在机床操作侧即可完成开度调整与锁紧操作，调节行程可覆盖常见直径范围的轴类零件加工，无需更换支撑块即可适配多规格工件。底座的刚性设计充分考虑了切削过程中的受力情况，整体采用高刚性铸铁材质，壁厚均匀，筋板布局合理，可承受大切深切削时的径向切削力，避免支撑位置出现振颤。在实际加工应用中，该夹具可用于长轴外圆车削、长丝杠加工、细长杆类零件的精车工序，能将工件的长径比加工范围拓展至传统装夹方式的三倍以上，有效降低工件的圆柱度误差、表面振纹等加工缺陷。设计过程中充分考虑了夹具的通用性，安装接口匹配多数卧式车床的导轨规格，夹臂的开合行程覆盖常规轴类零件的直径范围，锁紧机构的操作位置符合机床操作人员的作业习惯，调节动作简单可靠，无需额外辅助工具即可完成支撑位置与夹持开度的调整。夹臂与底座的铰接位置采用耐磨衬套结构，长期使用后磨损量极小，可长期保持夹持精度，支撑接触端可根据加工需求更换铜质、尼龙等不同材质的接触块，适配不同材质工件的加工防护需求。
