双工位内部均衡下拉式夹紧工装夹具

这款双工位下拉夹紧夹具，主要面向立式加工中心、数控铣床的批量零件装夹场景，针对需要从工件内部施加夹紧力、避免夹具与加工刀具产生干涉的工序设计，比如壳体类零件的内腔周边轮廓铣削、法兰端面孔系加工等工况，能在不占用工件外侧装夹空间的前提下完成牢靠固定。从结构布局来看，整套夹具采用箱式基座设计，底部带有一体式安装法兰边，法兰边上均匀布置沉头安装孔，可直接通过内六角螺栓固定在机床工作台的T型槽上，安装时不需要额外制作过渡转接板，基座的总高度控制在合理范围，不会额外抬升工件装夹高度，能避免机床Z轴行程不足的问题，同时基座内部预留了传动机构的安装空腔，所有传动部件都封闭在箱体内，能有效阻挡加工过程中的切削液、金属切屑进入传动副，减少日常维护的清理工作量。

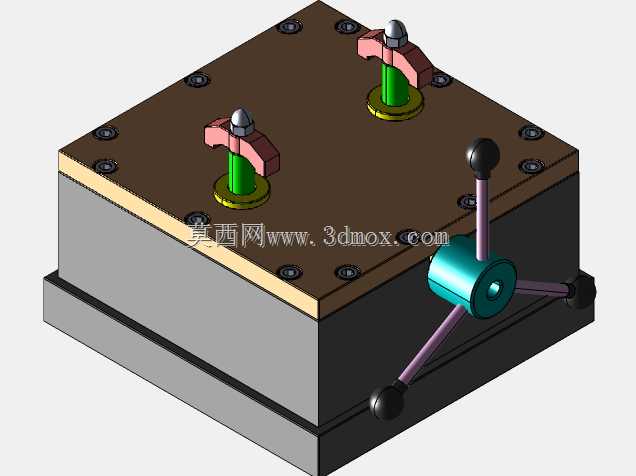

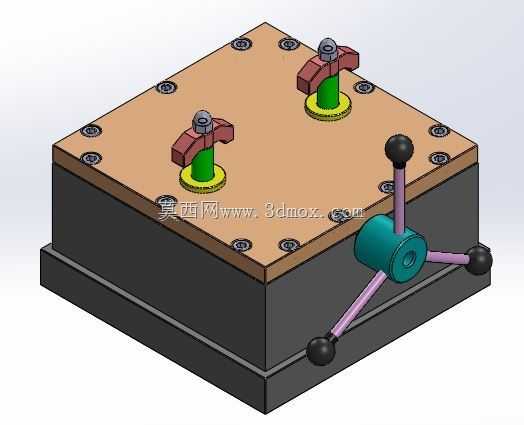

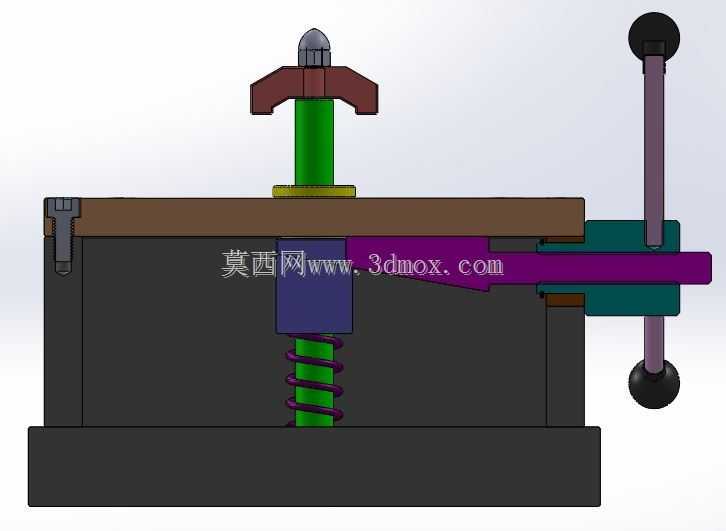

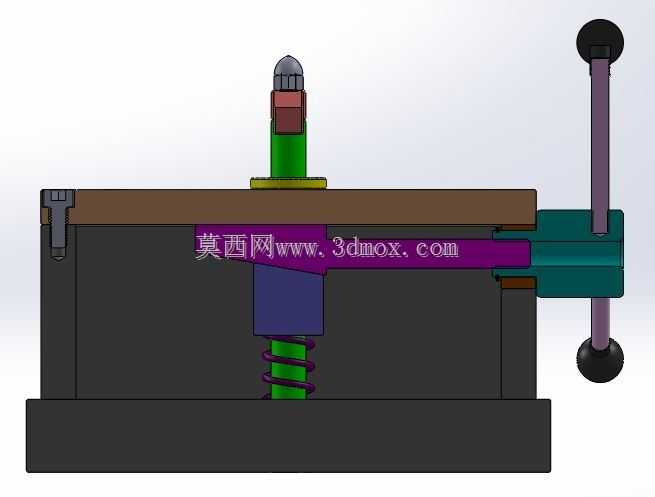

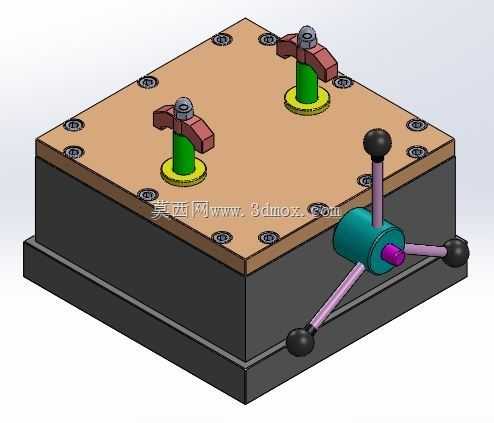

两个夹紧工位对称布置在夹具顶板上，每个工位的夹紧执行件采用回转压板结构，配合内部的下拉式传动结构，能实现均衡的夹紧力输出，不会出现单侧夹紧力过大导致工件变形的问题，尤其适合薄壁类、易变形零件的装夹作业。操作端采用三爪式手摇轮结构，布置在夹具的侧方，操作人员站在机床操作侧就能直接完成夹紧与松开工件的动作，不需要探身到工作台上方操作，符合人机工程学要求，手摇轮的三个握柄末端都带有防滑胶头，操作时不容易打滑，转动过程中传动平稳，没有明显的卡滞间隙。

顶板上除了两个夹紧工位的安装位，还布置了定位销孔的预留位置，可根据不同工件的定位需求安装圆柱定位销或者菱形定位销，实现工件的快速定位，装夹时只需要将工件的定位孔对准定位销放置到位，转动手摇轮就能带动内部的传动机构，驱动两个工位的压板同步回转到工件上方的夹紧位置，随后持续下拉，将工件牢牢压合在顶板的支撑面上，夹紧力通过内部的均衡结构分配到两个工位，即使两个工件的厚度存在微小公差，也能保证每个工位都获得足够的夹紧力，不会出现单个工位夹不紧的情况。整套夹具的外形轮廓方正，没有外凸的尖锐结构，吊装转运时不容易磕碰损坏，顶板采用耐磨合金钢材制作，表面经过淬火处理，长期使用不容易出现压痕、磨损，能保持稳定的支撑平面度，保证工件装夹的重复定位精度。
