叠层式冷凝器成型模具结构设计

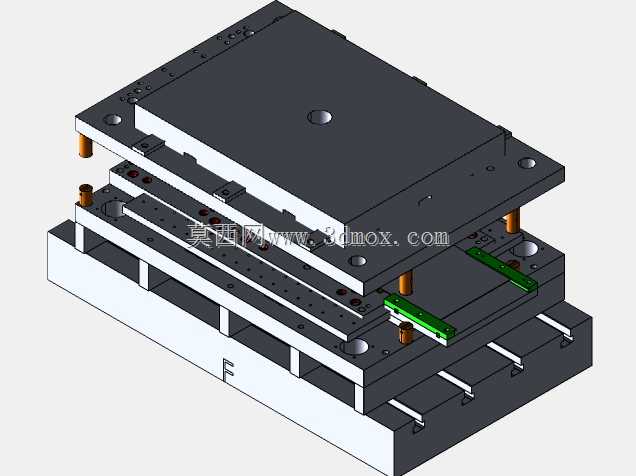

这套叠层结构的模具主要用于冷凝器配套塑胶构件的批量成型作业，在制冷配件生产车间的注塑工段应用十分广泛，适配卧式注塑机的安装接口，可直接挂载在对应吨位的设备锁模单元上完成连续生产。从结构布局来看，模架采用多层叠合的开模顺序设计，开模过程中各层模板会按照预设的导柱导向行程依次分离，避免构件脱模过程中出现粘模、拉伤的问题，导套与导柱的配合间隙控制在常规精密模具的公差范围内，长期往复开合也能保证分型面的对位精度，不会出现飞边溢出的情况。模具内部集成了对应冷凝器构件的型腔结构，型腔表面做了抛光处理，保证成型后构件的表面平整度满足后续装配的密封要求，冷却水道沿着型腔轮廓均匀排布，可在成型周期内快速带走熔体热量，缩短构件冷却定型的等待时间，提升整体生产节拍。顶出结构采用均匀分布的顶杆布局，顶出力作用点避开构件的薄弱结构区域，防止顶出过程中构件出现变形、顶白的缺陷，侧面设置的滑块结构用于成型构件侧边的卡扣与安装位，开模过程中滑块会沿着斜导柱的导向方向完成侧向抽芯动作，不会干涉后续的顶出取件流程。安装边界上，模架的长宽尺寸适配常规注塑机的拉杆间距，上下模的安装孔位符合标准模架的装夹尺寸，不需要额外改装设备即可完成上机安装，定位圈与浇口套的尺寸匹配通用注塑机的射嘴对位标准，对准后即可直接对接供料。整套结构的设计充分考虑了冷凝器配件的生产实际需求，各部件的强度都经过校核，在长期高压注塑的工况下不会出现模板变形的问题，导向部件、抽芯部件都预留了润滑槽位，日常维护时可直接加注润滑脂降低磨损，延长模具的整体使用寿命，成型出的构件尺寸一致性好，可直接用于冷凝器的组装工序，不需要额外的二次修配加工。
