车床用侧进式双向接口车削工装夹具

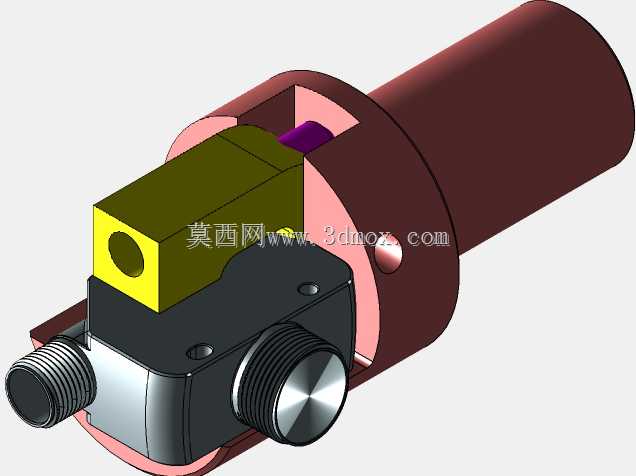

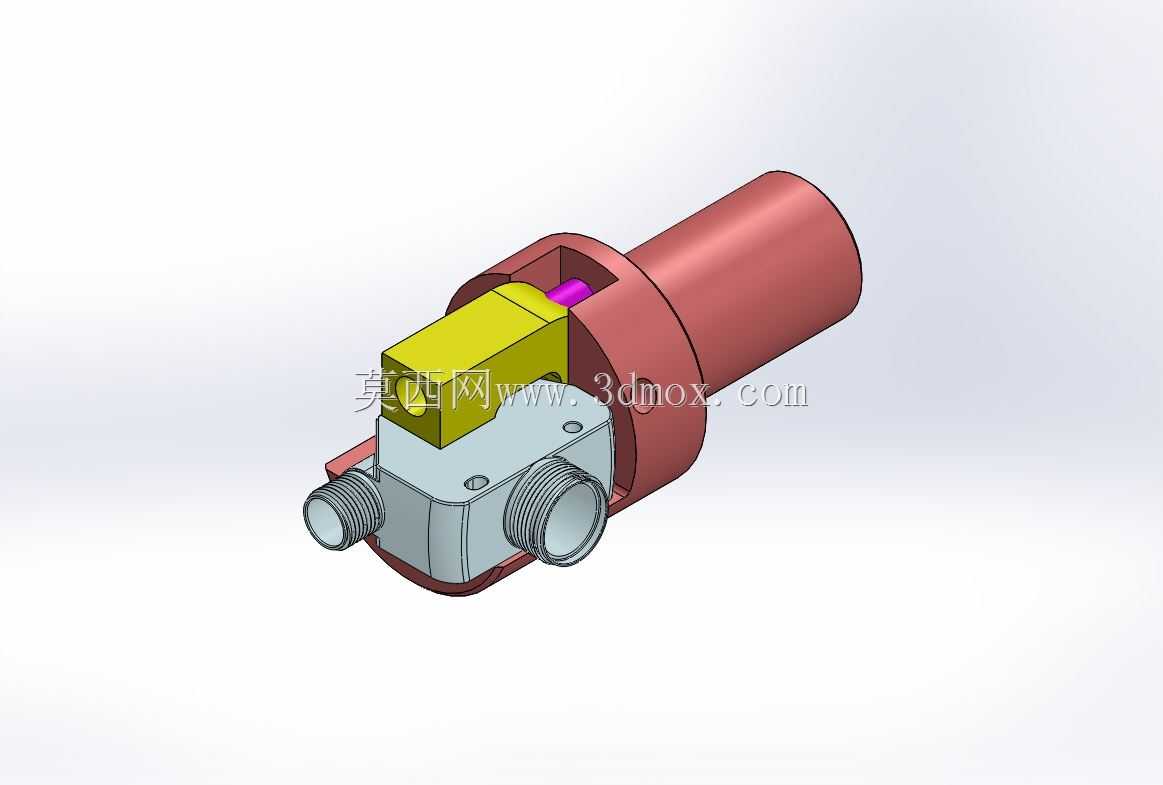

这款车削夹具主要适配普通卧式车床、数控车床的主轴装夹场景，针对带侧向双外螺纹接口的小型阀类、管接头类零件的回转加工工序设计，解决常规三爪卡盘装夹异形侧向接口零件时定位偏差、装夹变形、加工过程振颤的常见问题。夹具主体采用柄部与车床主轴锥孔/法兰盘匹配的安装结构，柄部圆柱段做了同轴度公差控制，装入主轴后径向跳动可控制在0.02mm以内，安装时无需额外打表找正，仅需拉紧柄部即可完成夹具与主轴的定位固定，大幅缩短批量加工时的工装准备时间。夹具的夹持端采用分体式压块结构，黄色定位块与灰色基座配合形成与工件外形完全贴合的定位型腔，侧向双螺纹接口可直接嵌入基座对应的避让槽内，装夹时无需额外调整工件角度，放入型腔后锁紧顶部压块即可完成工件固定，重复定位精度可稳定控制在0.015mm范围内，能有效保证工件加工后各形位公差满足图纸要求。夹具整体外形做了动平衡优化，圆柱柄部与夹持端的同轴度经过反复校核，最高可适配3000r/min的车削转速，加工过程中不会因偏心产生振动，能有效提升工件表面加工质量，减少刀片损耗。设计过程中特意在压块与工件接触的位置做了圆角过渡，避免硬接触划伤工件已加工表面，同时在基座内部预留了排屑空间，车削产生的铁屑可顺着避让槽排出，不会积屑影响定位精度。夹具的安装边界与常规车床刀塔、尾座不产生干涉，装夹工件后最大回转直径控制在120mm以内，适配多数中小型车床的加工行程，无需对机床进行额外改造即可直接投入使用。针对批量加工场景，夹具的锁紧结构采用快拆设计，单次装夹工件的时间可控制在10秒以内，相比通用卡盘装夹异形件的效率提升60%以上，同时夹持力均匀分布在工件非加工面，不会因夹持力过大导致薄壁工件变形，能稳定保证同批次零件的加工一致性。
