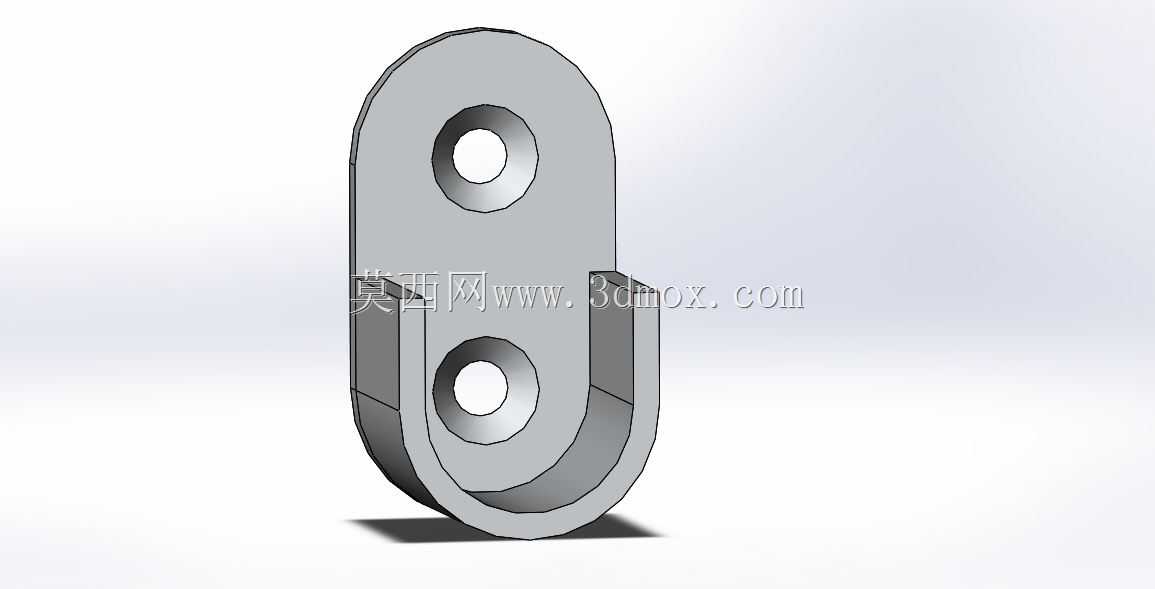

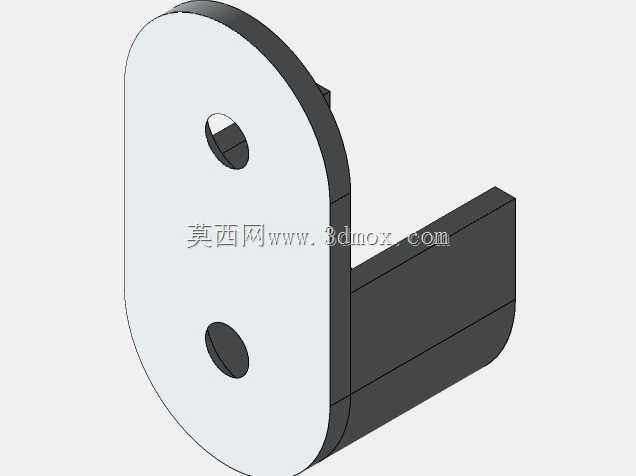

双孔U型椭圆连接支撑固定件

该零件属于机械连接支撑类五金构件，主要应用在需要实现两个部件间距固定、同时允许一定铰接活动余量的装配场景中，常见于小型设备的连杆机构、工装夹具的定位连接、轻型输送线的附件挂载以及非标自动化设备的辅助支撑点位。从结构功能来看，零件整体采用U型开口的椭圆长环结构，主体为等厚板材弯折成型，两个端部分别加工同轴的圆形通孔，用于穿装螺栓、销轴类紧固件，实现与相邻部件的铰接或栓接固定；U型的开口槽结构可以为被连接的部件提供嵌入安装的空间，避免连接点位出现干涉，同时椭圆长环的外形能够在两个安装孔之间形成连续的受力传力路径，相比直片式连接件拥有更好的抗弯折、抗形变能力，在承受径向拉扯或者小幅扭转载荷时，应力分布更均匀，不会在孔位边缘出现应力集中导致的开裂问题。设计过程中，首先根据实际安装的孔位间距确定两个通孔的中心距，再结合配套销轴的直径确定通孔的加工尺寸，预留合理的装配间隙保证销轴能够顺利穿装同时不会出现过大的旷量；主体板材的厚度根据实际承载需求选定，弯折处的圆角半径经过优化，既避免弯折加工时出现板材开裂，也减少使用过程中弯折位置的应力集中。零件的外轮廓采用椭圆弧过渡，没有尖锐的棱角，一方面减少加工过程中的毛刺处理工作量，另一方面也避免装配和维护过程中划伤操作人员。安装时，将需要连接的部件嵌入U型槽内，对齐孔位后穿入紧固件锁紧即可，安装边界需要注意预留足够的操作空间，保证紧固件的装拆工具能够顺利操作，同时要确认零件的安装方向，让U型槽的开口方向与受力方向匹配，避免载荷直接作用在开口位置导致零件变形失效。这类零件虽然结构简单，但在轻型机械装配中应用十分广泛，建模时需要重点保证两个孔的同轴度、弯折面的垂直度以及各部位的壁厚均匀性，确保加工成型后能够直接装配使用，不需要额外的修配调整。
