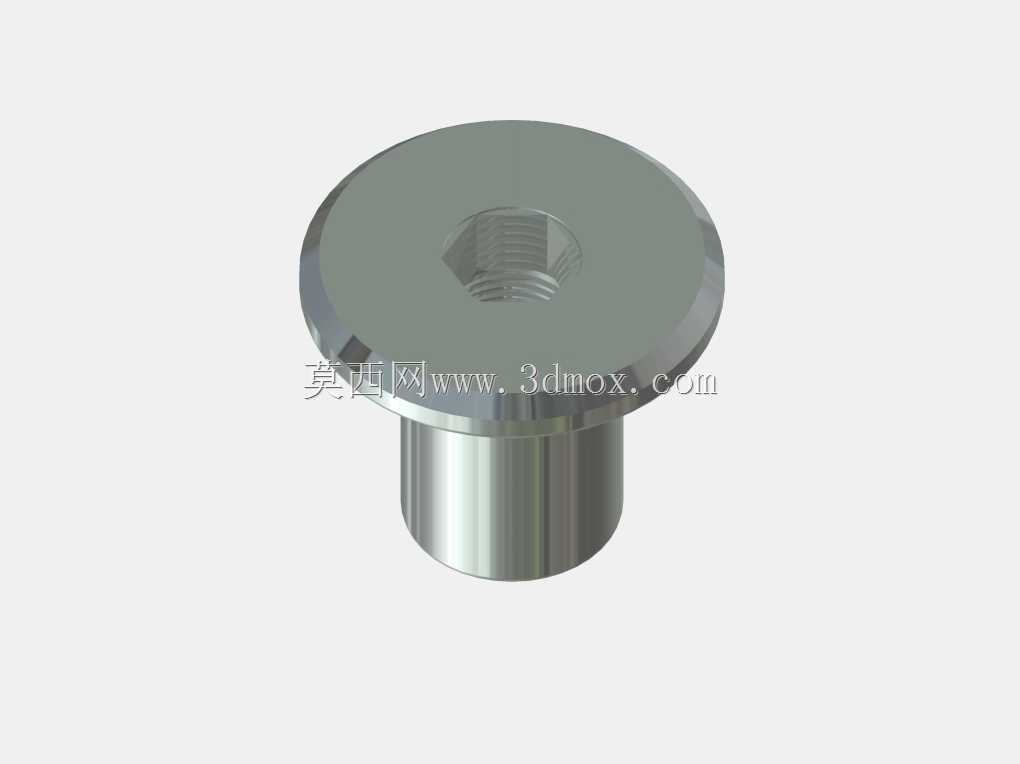

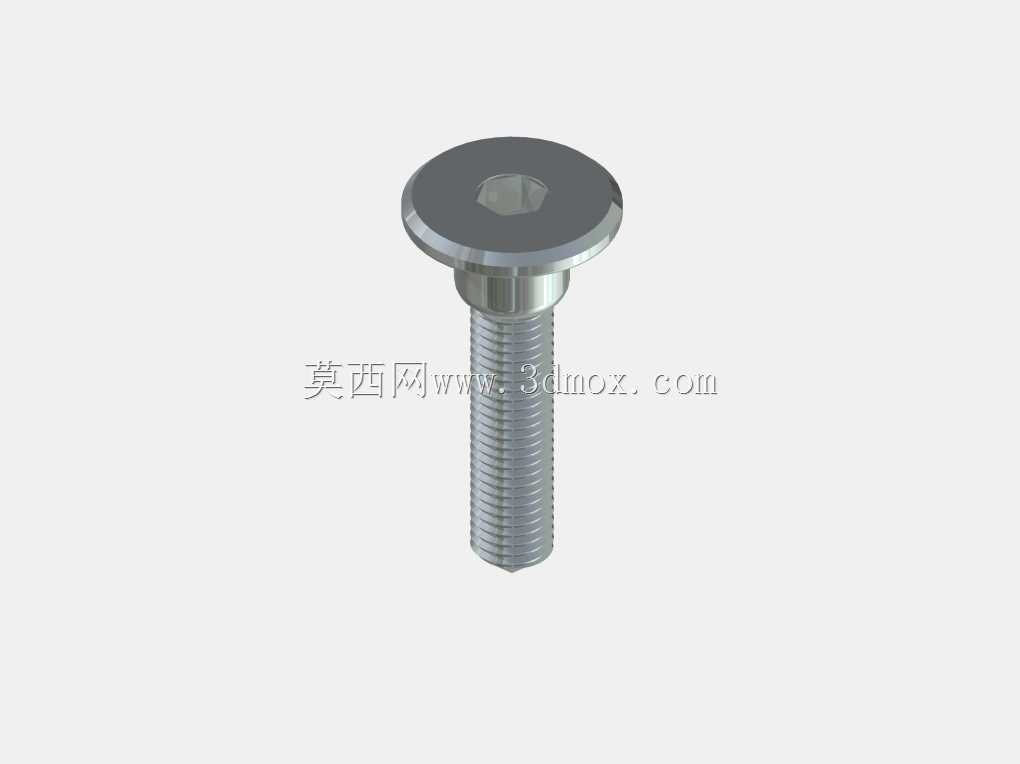

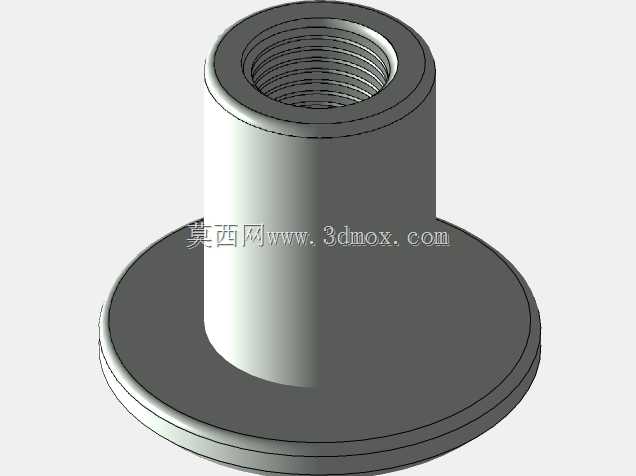

内六角大扁头面板连接螺栓结构

这类大扁头内六角螺栓常被用于各类设备面板、钣金护罩、装饰盖板的紧固连接场景，在电气柜装配、自动化设备外罩安装、仪器仪表面板固定、机箱机柜组装环节中应用十分广泛。不同于普通外六角螺栓，其大直径扁头设计可以在被连接件表面形成更大的承压接触面积，有效降低薄钣金、塑料面板等低刚度被连接件的局部压应力，避免紧固过程中面板出现凹陷、变形甚至开裂的问题，同时平整的头部端面安装后与面板表面齐平度更好，不会出现突出的棱角，既提升外观整洁度，也能避免剐蹭操作人员。

设计时首先确定头部的承压直径，要匹配常见1.2-2mm厚度冷轧钢板、铝合金面板的许用压应力，保证额定拧紧力矩下接触面压强不超过被连接件的屈服强度；头部采用内六角驱动结构，相比十字槽、一字槽的驱动形式，能承受更大的拧紧力矩，不容易出现滑牙问题，适合需要一定预紧力的连接场景，同时内六角的沉孔深度经过校核，保证标准内六角扳手可以完全插入，不会出现驱动端打滑、拧圆角的情况。杆部的螺纹采用普通公制粗牙螺纹，螺纹收尾段做了退刀过渡处理，避免螺纹末端出现应力集中，同时光杆段的直径与螺纹大径保持合理间隙，安装时可以顺利穿过面板上的预制安装孔，不会出现卡滞。

安装边界上，头部的厚度控制在较低范围，安装后头部突出面板表面的高度极小，适合对安装后外观平整度有要求的场合；被连接件的预制通孔直径要比螺杆大0.2-0.5mm，既保证安装时的对位容错空间，也避免孔壁与螺杆摩擦产生铁屑。这类螺栓通常搭配六角薄螺母或者面板压铆螺母使用，在经常需要拆卸维护的面板位置，相比焊接螺柱、拉铆螺母的连接形式，拆装更加方便，重复锁紧的可靠性更高，多次拆装后也不会出现螺纹滑牙、连接松动的问题。建模过程中对螺纹牙型做了简化处理，既保证外观与真实零件一致，也能在装配仿真时准确还原干涉检查的结果，头部与杆部的过渡圆角做了合理设置，还原真实冷镦加工的工艺特征，避免出现尖锐直角导致的应力集中仿真误差。
