层叠式环形工件定位压紧夹具结构

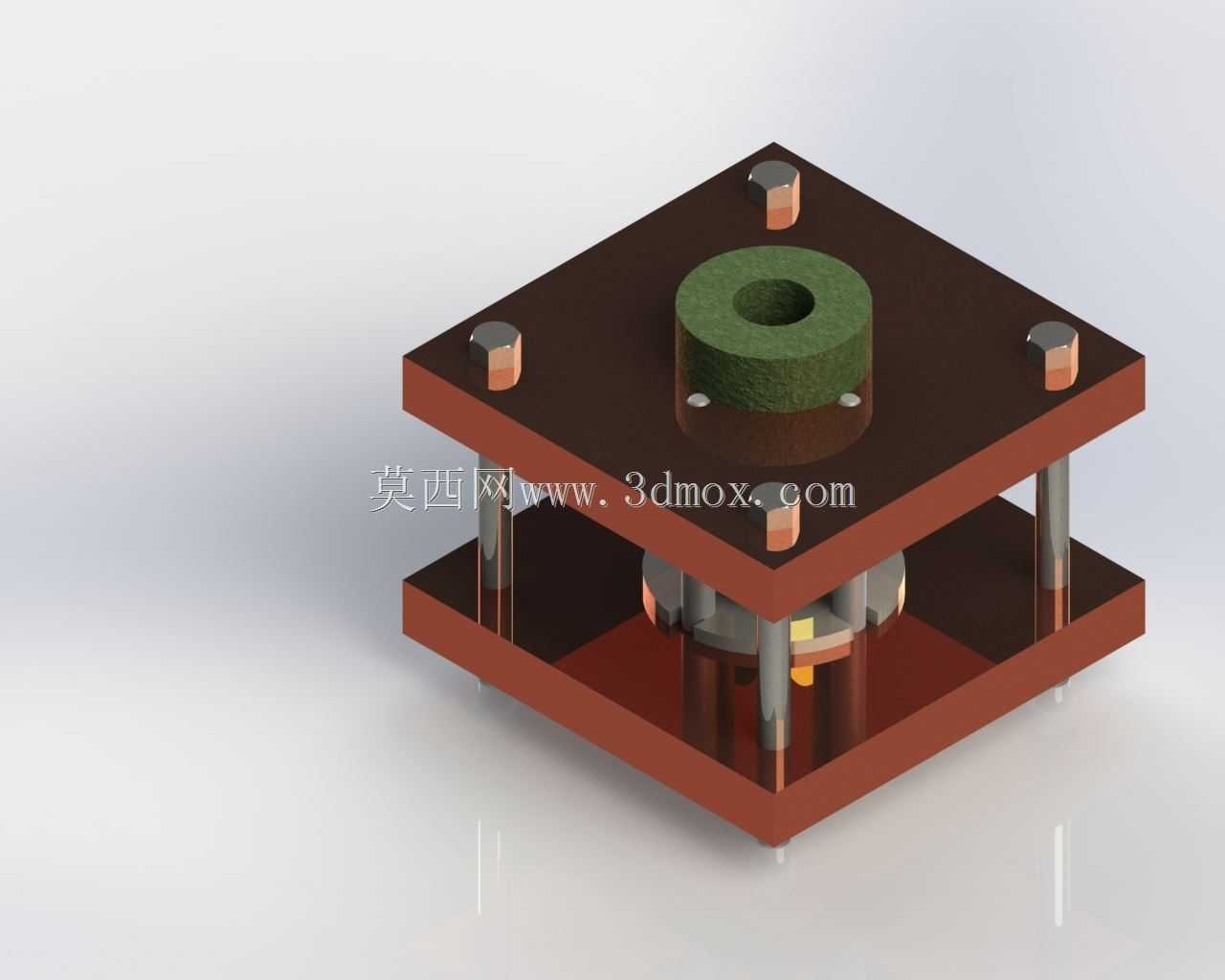

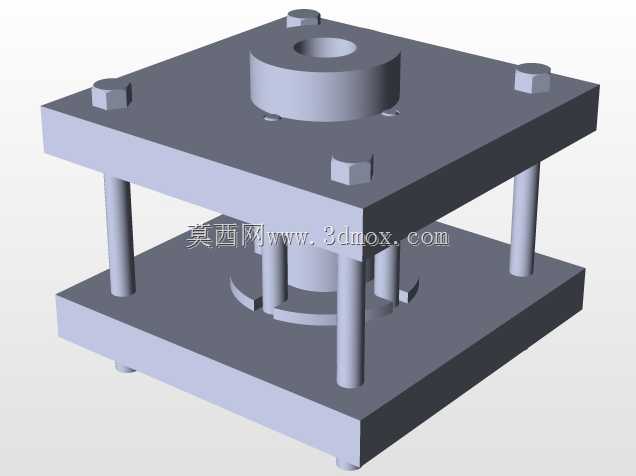

这套层叠式夹具主要面向环形薄壁类零件的机加工、装配工序定位需求，常见于小型轴承套圈、粉末冶金环件、密封环类工件的钻削、铣削端面、压装衬套等工序场景，可直接安装在普通钻床、小型台式铣床的工作台T型槽上，也可适配自动化产线的工位定位基座，替代传统三爪卡盘装夹薄壁环件易产生装夹变形的问题。从结构布局来看，整体采用上下双层承托板搭配四根导向立柱的框架形式，下层板作为安装基准面，加工时直接与设备工作台面贴合，通过板件四角的沉头孔完成螺栓固定，安装边界控制在120mm见方的方形区域内，整体闭合高度控制在90mm以内，不会占用过多设备的Z轴行程空间，适配多数小型加工设备的行程参数。上层压板对应工件中心位置开设避让通孔，既可以避让加工刀具的走刀路径，也能为压装工序的压头提供通行空间，四角的导向套与立柱采用小间隙滑配，保证压板上下动作时的同轴度，避免压偏工件。中间的定位芯轴采用台阶式设计，下部与下层板的中心定位孔过盈配合，上部轴径与工件内孔采用H7/g6的间隙配合，工件套装后径向定位精度可控制在0.02mm以内，芯轴顶部设置的环形让位槽可避开工件内孔的倒角或毛刺，保证工件端面与定位面完全贴合。压板与下层板之间内置的弹性复位组件，可在压紧力卸除后自动将压板顶起至初始位置，方便操作人员快速取放工件，无需手动抬升压板，缩短单件装夹的辅助时间。四角的压紧柱采用可调高度设计，可根据不同厚度的环形工件调整伸出长度，适配10mm至30mm厚度范围内的同内径环件装夹，无需更换整套夹具，仅需调整压紧柱的锁紧螺母即可完成适配，降低多品种小批量生产的工装投入成本。整套结构没有复杂的传动组件，所有零件均采用常见的45号钢加工，压板与定位芯轴的接触表面做淬火处理，硬度达到HRC40-45，提升长期使用的耐磨性能，日常维护仅需定期给导向立柱涂抹润滑脂即可，无需复杂的保养流程。在实际使用场景中，这类夹具相比通用卡盘的装夹效率可提升40%以上，且因为采用端面压紧的装夹方式，夹紧力均匀分布在工件上端面，不会对薄壁环件的径向施加额外夹紧力，能有效控制装夹变形，保证加工后的工件圆度、端面平行度满足图纸要求，尤其适合精度要求较高的小型环形零件批量加工场景，也可作为检测工位的定位工装，配合百分表完成工件的形位公差检测。
