适配16.5cm扬声器的紧凑型前门安装转接件

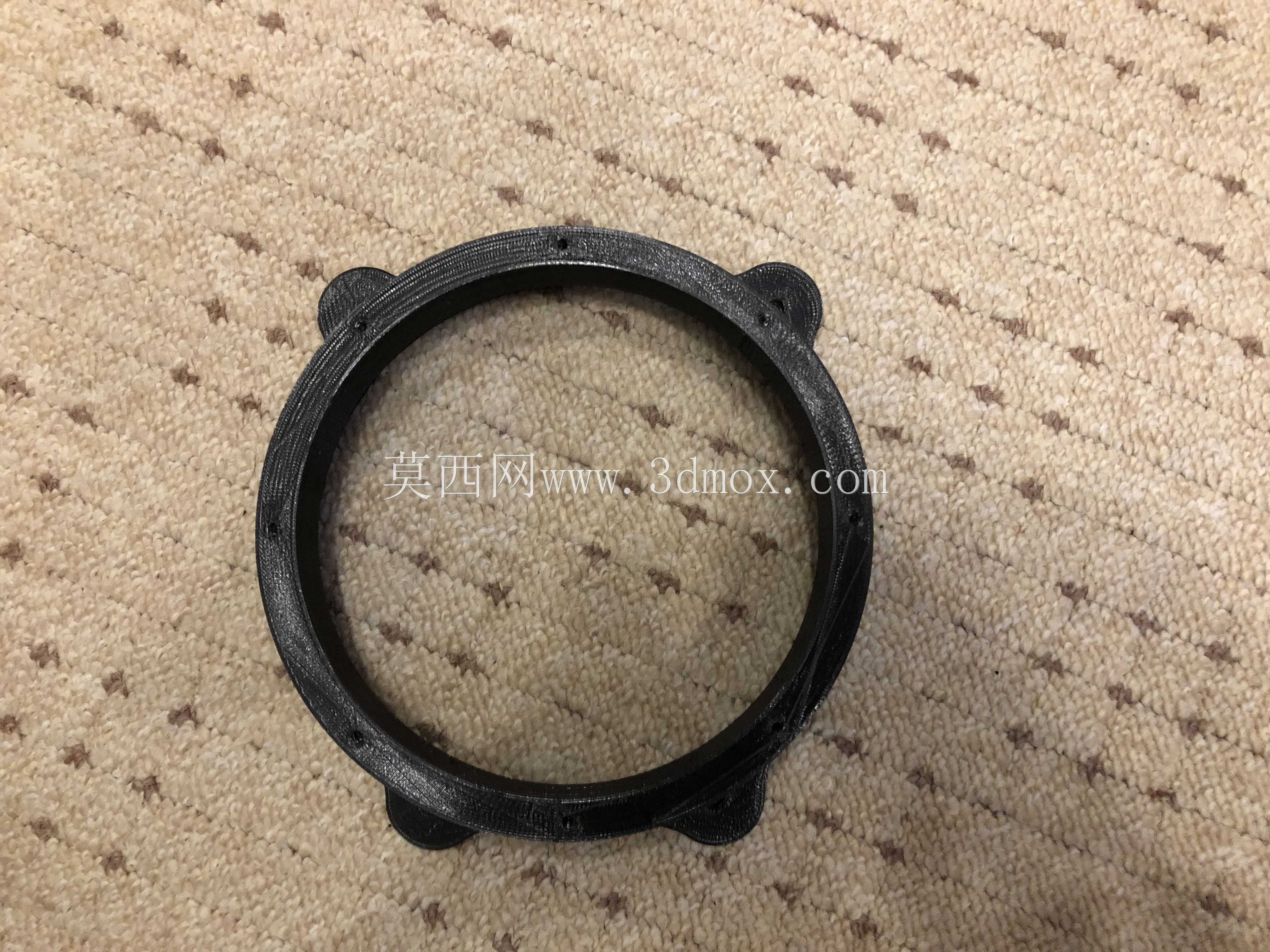

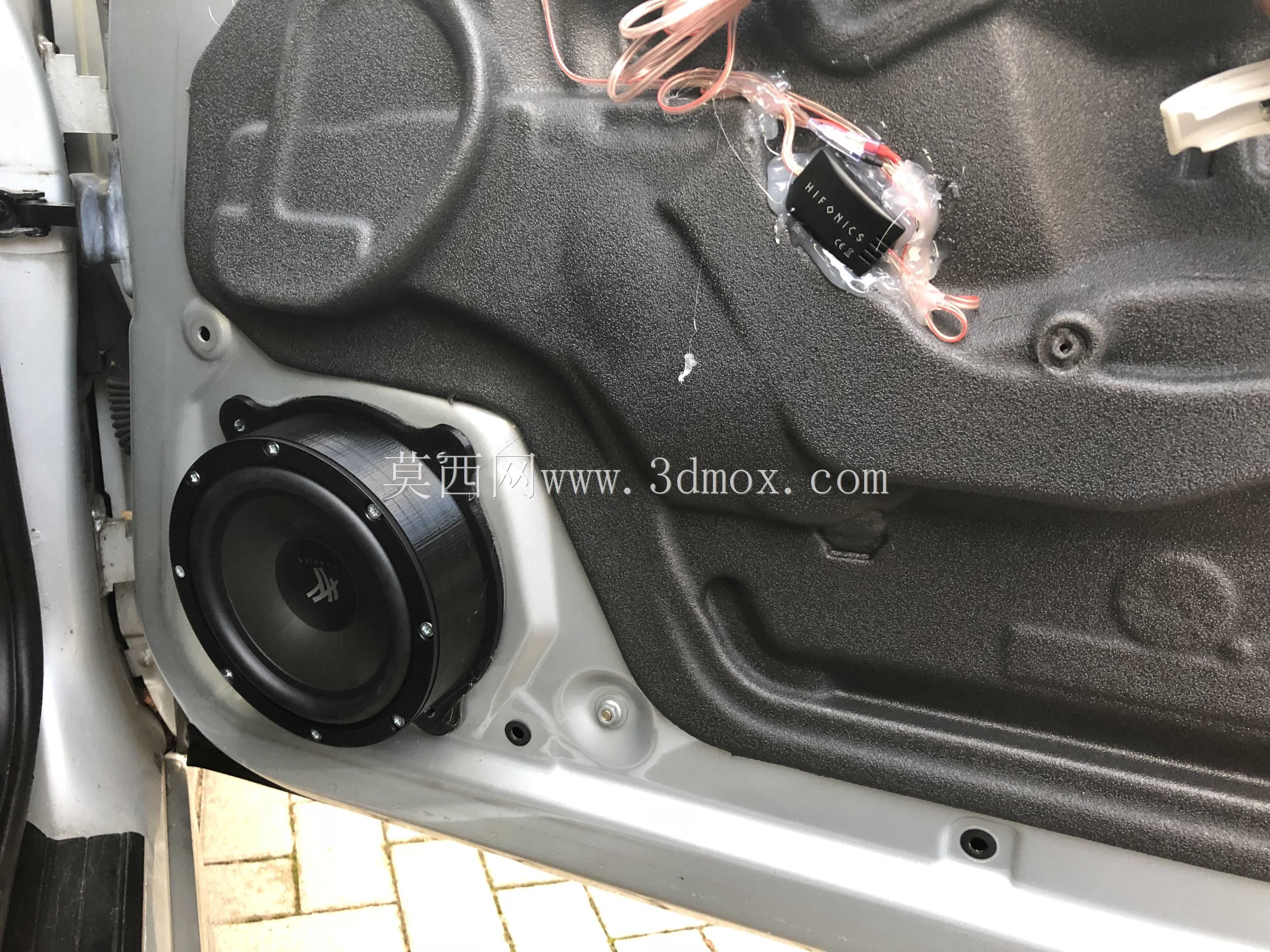

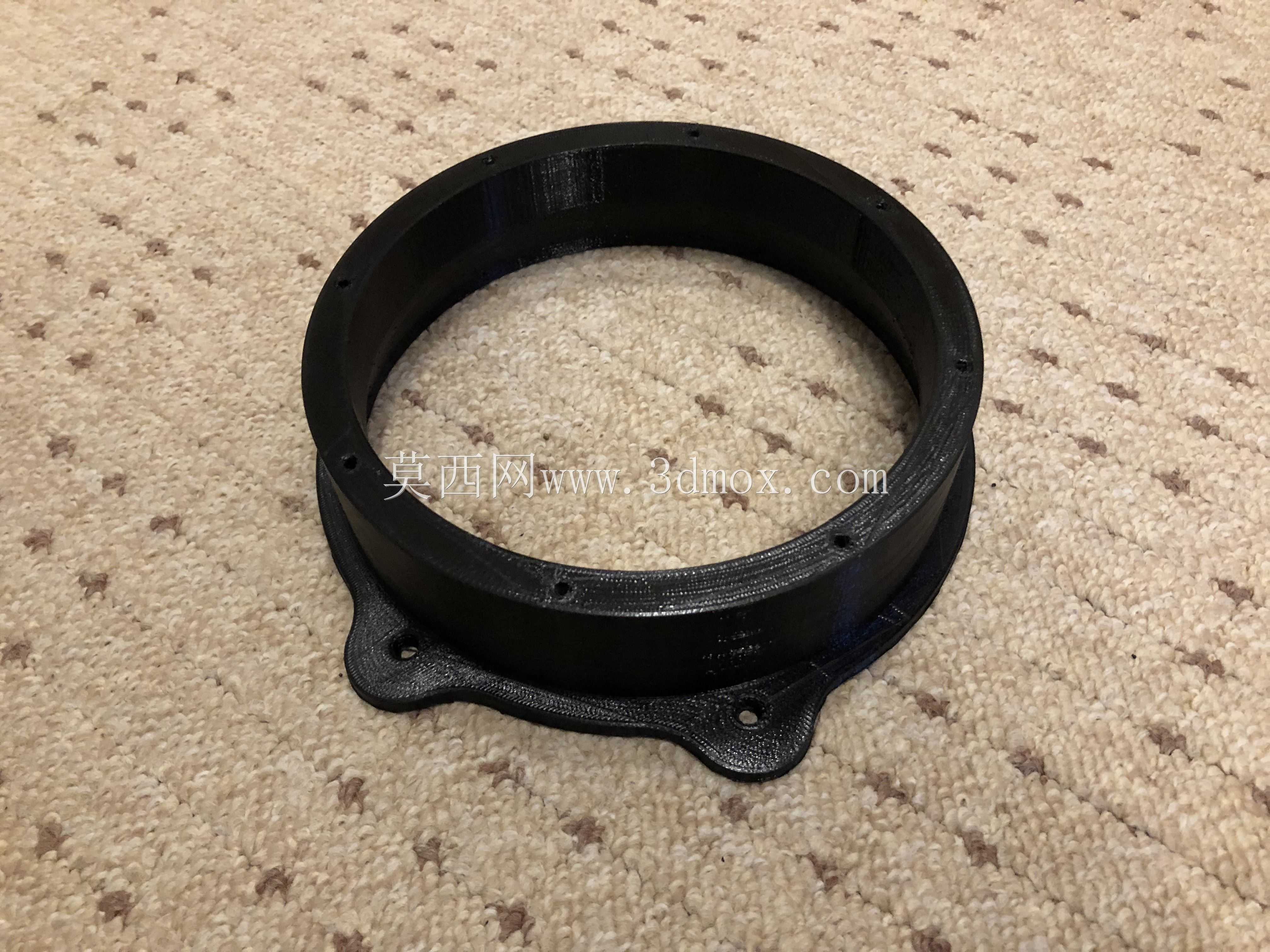

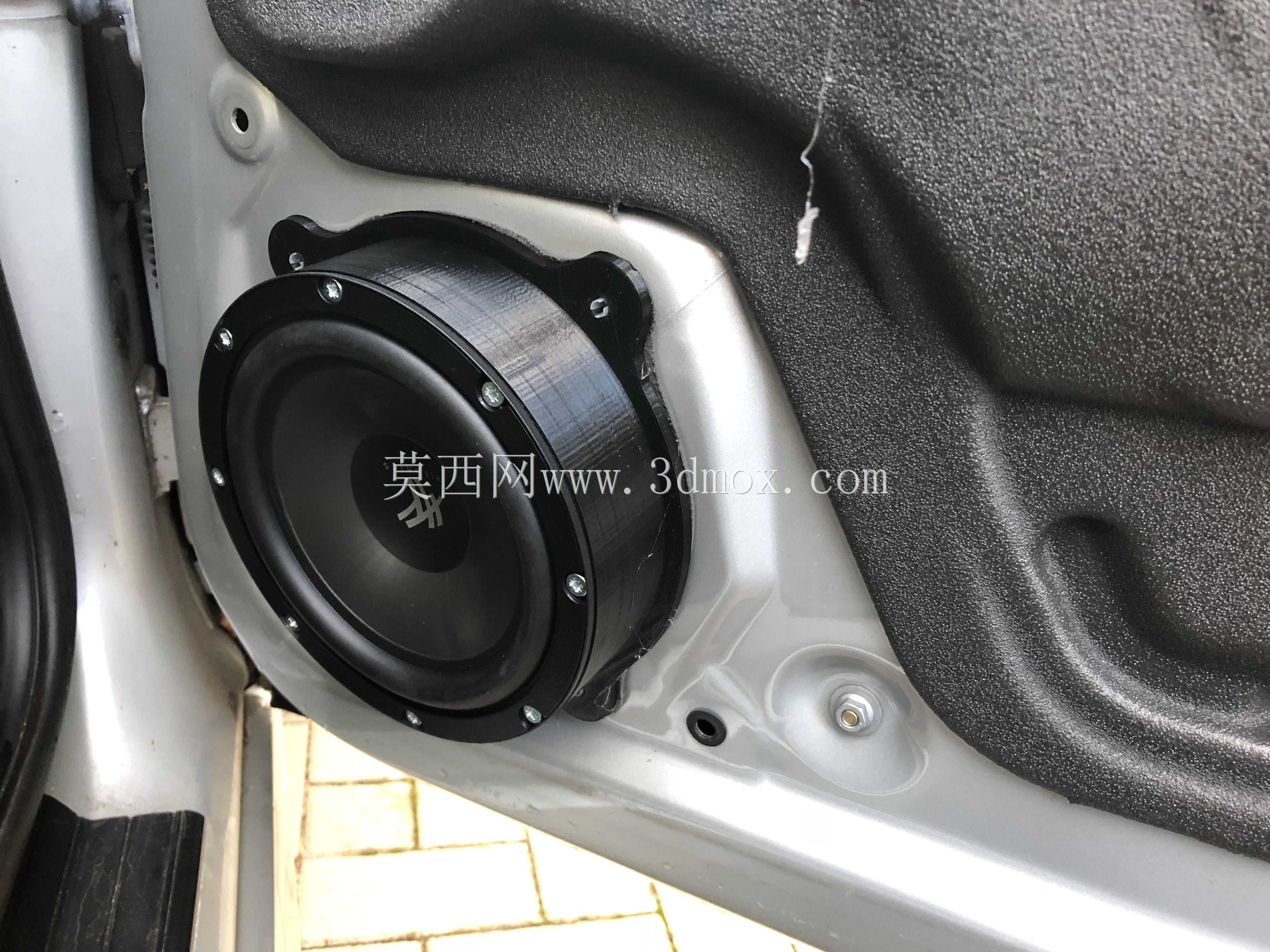

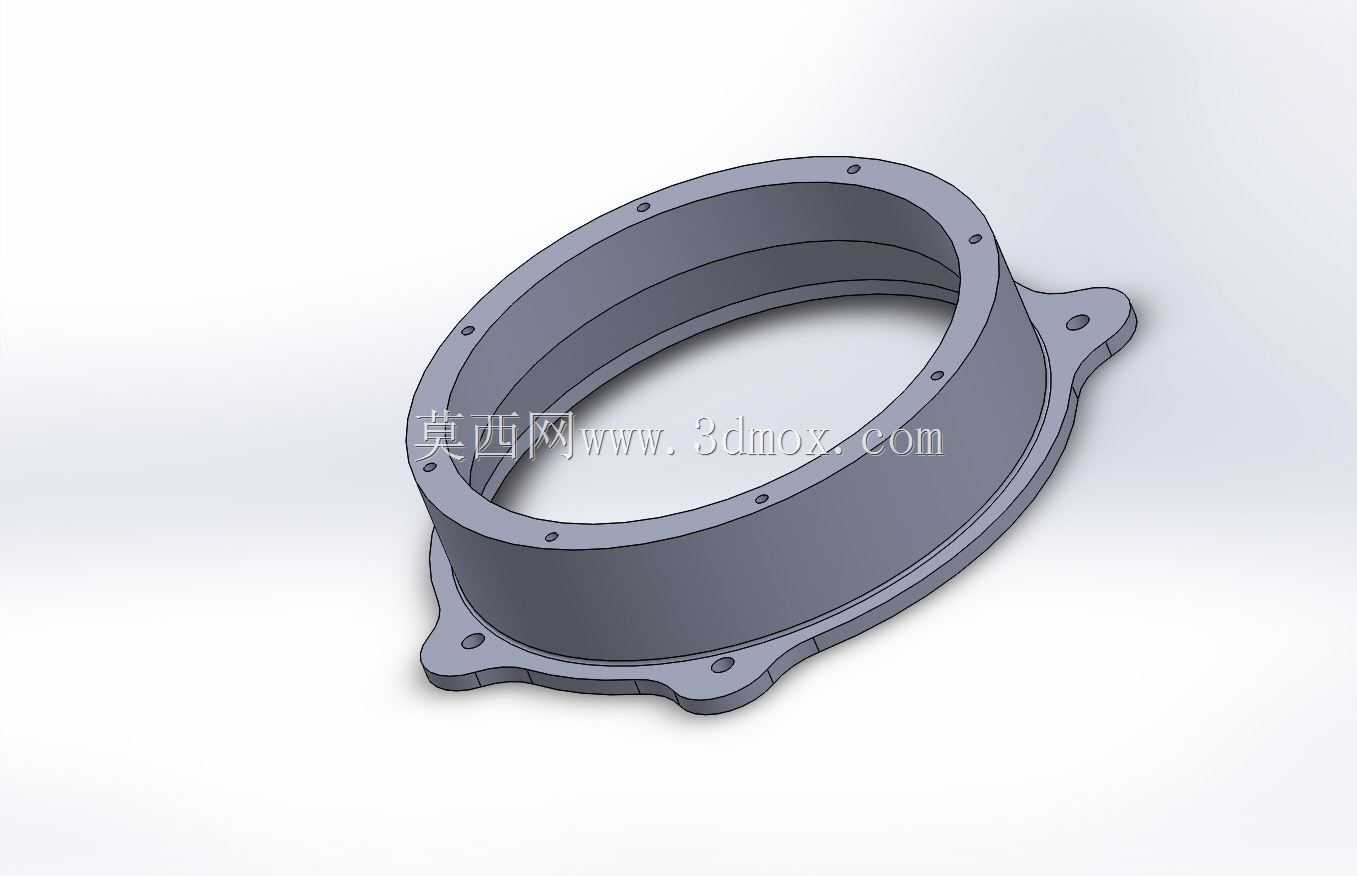

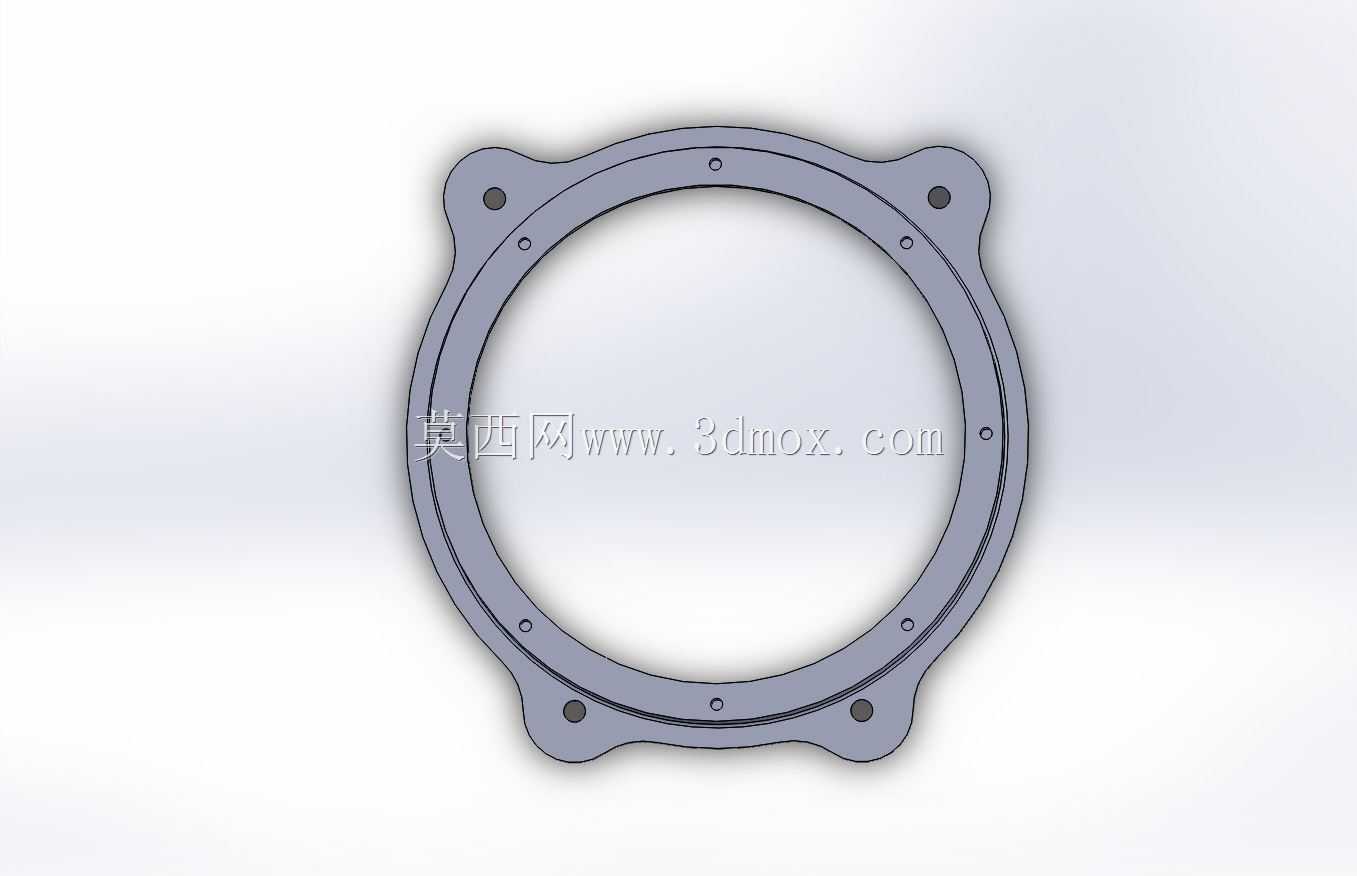

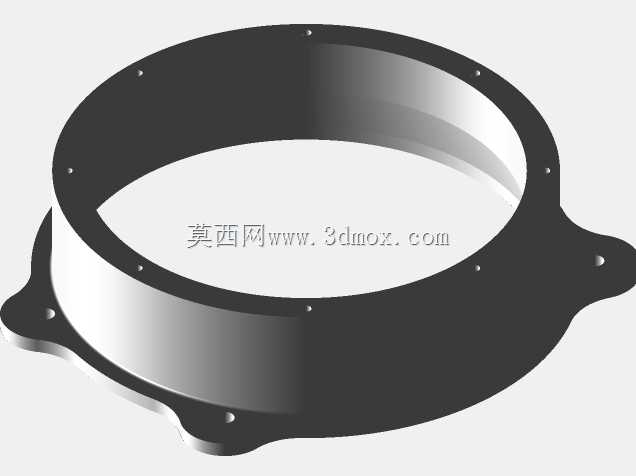

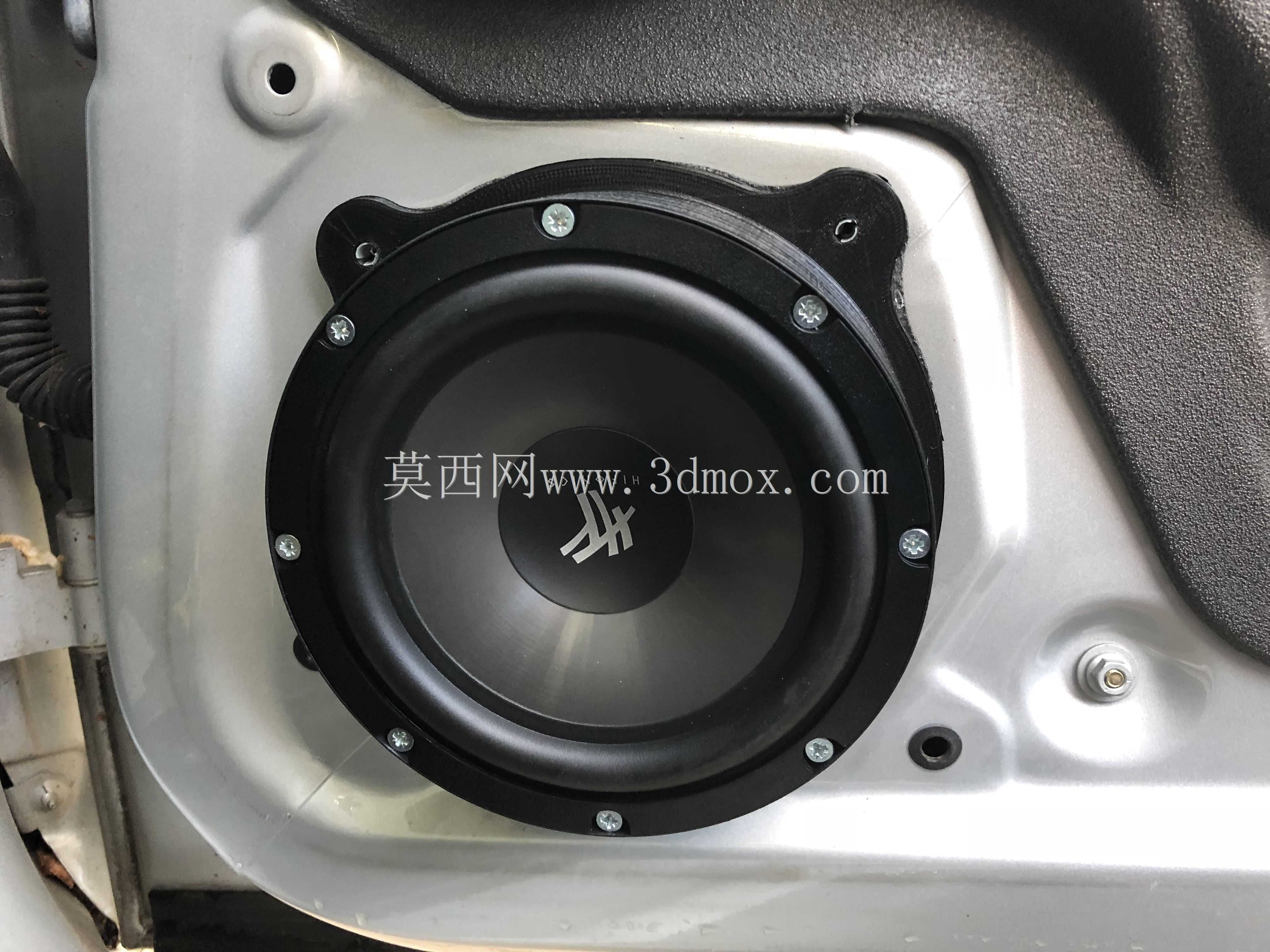

在车载音响升级、小型箱体音响改装的实际作业场景中，经常会遇到扬声器单元安装孔位与预设安装位不匹配的问题，这类转接件的核心作用就是消除不同规格部件之间的安装公差，实现扬声器的稳固固定。这款转接件针对16.5cm直径的扬声器单元设计，整体采用带安装耳的环形结构，主体环腔的内径尺寸与扬声器外圈直径精准匹配，能够刚好承托扬声器的外圈法兰边，避免扬声器装入后出现径向晃动。环体侧壁做了阶梯式的内凹结构，既可以避让扬声器背部的磁路与弹波结构，预留足够的振动空间，又能控制整体壁厚，在保证结构强度的前提下减少材料用量。三个向外延伸的安装耳上预留了标准的螺丝过孔，安装耳的位置参考了常见紧凑型车型前门的预装固定点位，安装时不需要额外在车门钣金上重新打孔，直接对准原有孔位锁入自攻螺丝即可完成固定，能大幅降低改装作业的施工难度。设计过程中特意参考了E46车型的前门安装位边界数据，转接件的整体外轮廓不会超出车门内饰板的避让范围，安装后不会出现内饰板无法复位、与玻璃升降机构产生运动干涉的问题。环体上沿均匀分布的小孔用于扬声器与转接件之间的固定，孔位间距按照行业通用的6.5英寸扬声器安装孔距设定，兼容绝大多数市售同规格同轴、套装扬声器。考虑到车载环境下的温度变化与振动强度，选材上推荐使用PETG或者ABS材料进行3D打印，这两种材料都具备不错的抗冲击性与耐温性能，不会因为夏季车内高温出现形变，也能承受车辆行驶过程中的持续振动，避免长期使用后出现固定松动、异响的问题。转接件的贴合面做了微幅的平面度处理，安装时配合薄款密封泡棉使用，能够填充转接件与车门钣金、扬声器与转接件之间的缝隙，减少声短路问题，提升扬声器的低频表现。实际安装测试中，这款转接件的安装耳强度足够承受螺丝的锁紧力，不会出现锁附时开裂的情况，环体的轴向高度经过反复调整，既保证了扬声器背部有足够的散热空间，又不会让扬声器突出过多影响内饰板装配。
