木工凿刃磨削定位辅助夹具结构

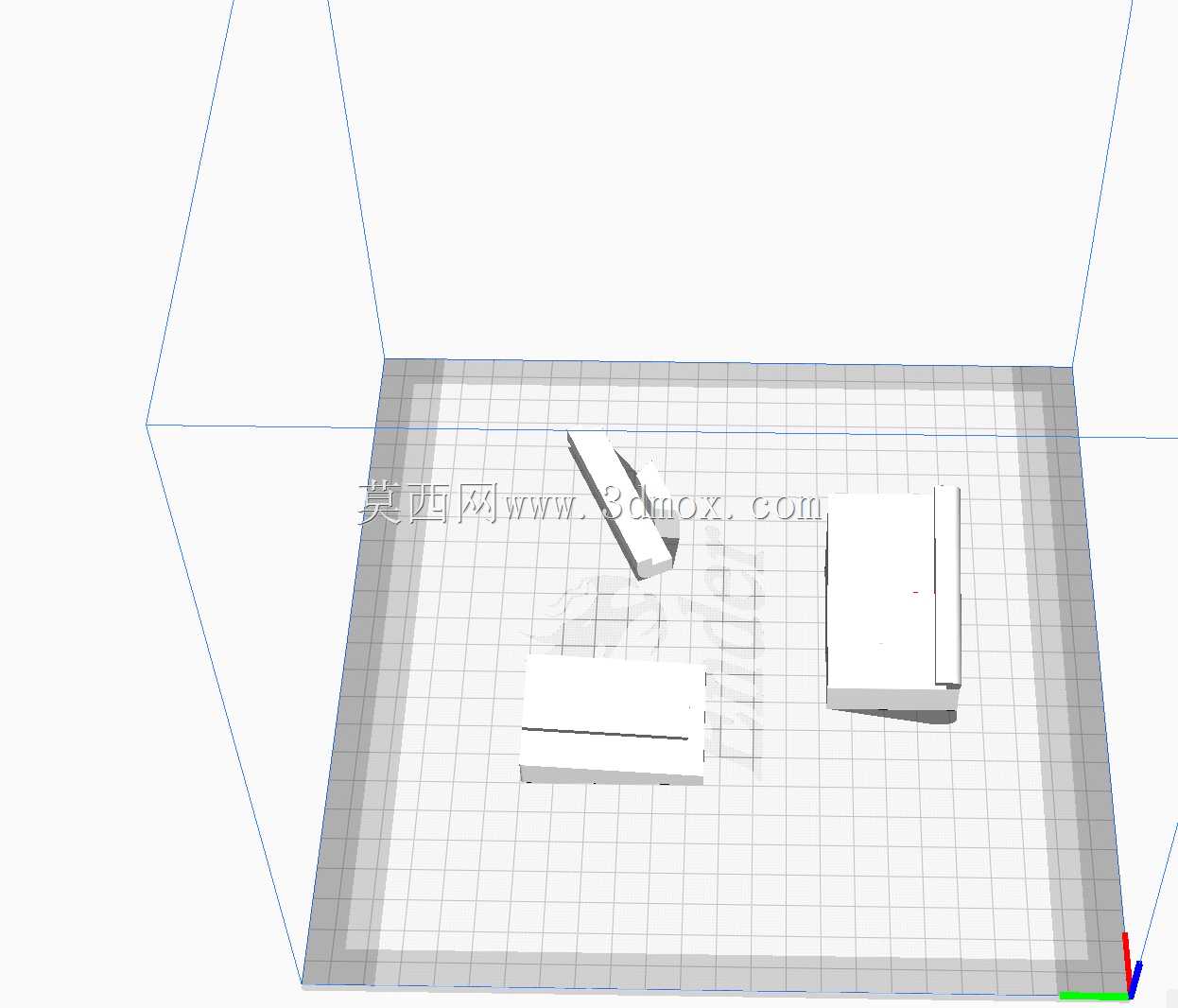

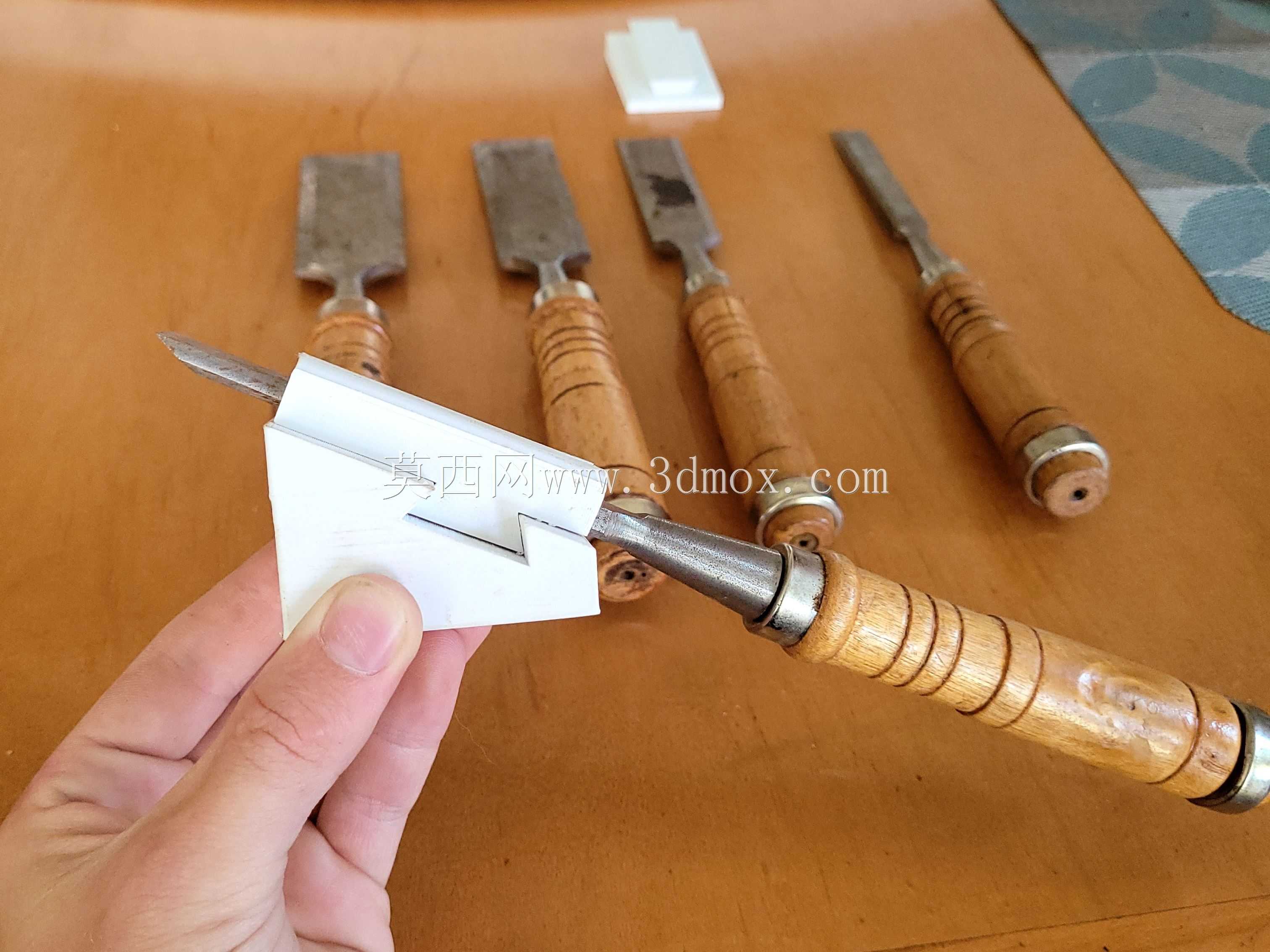

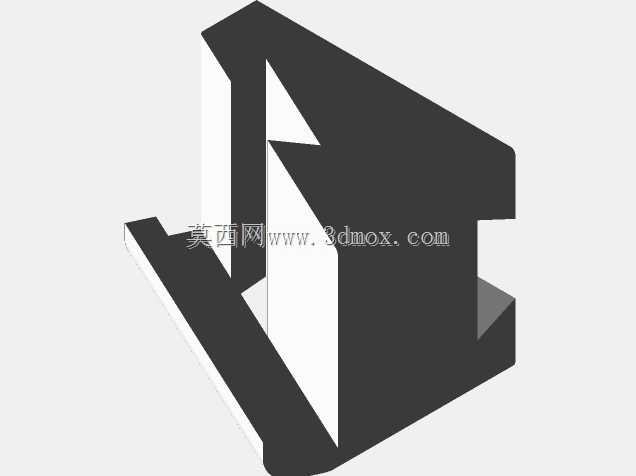

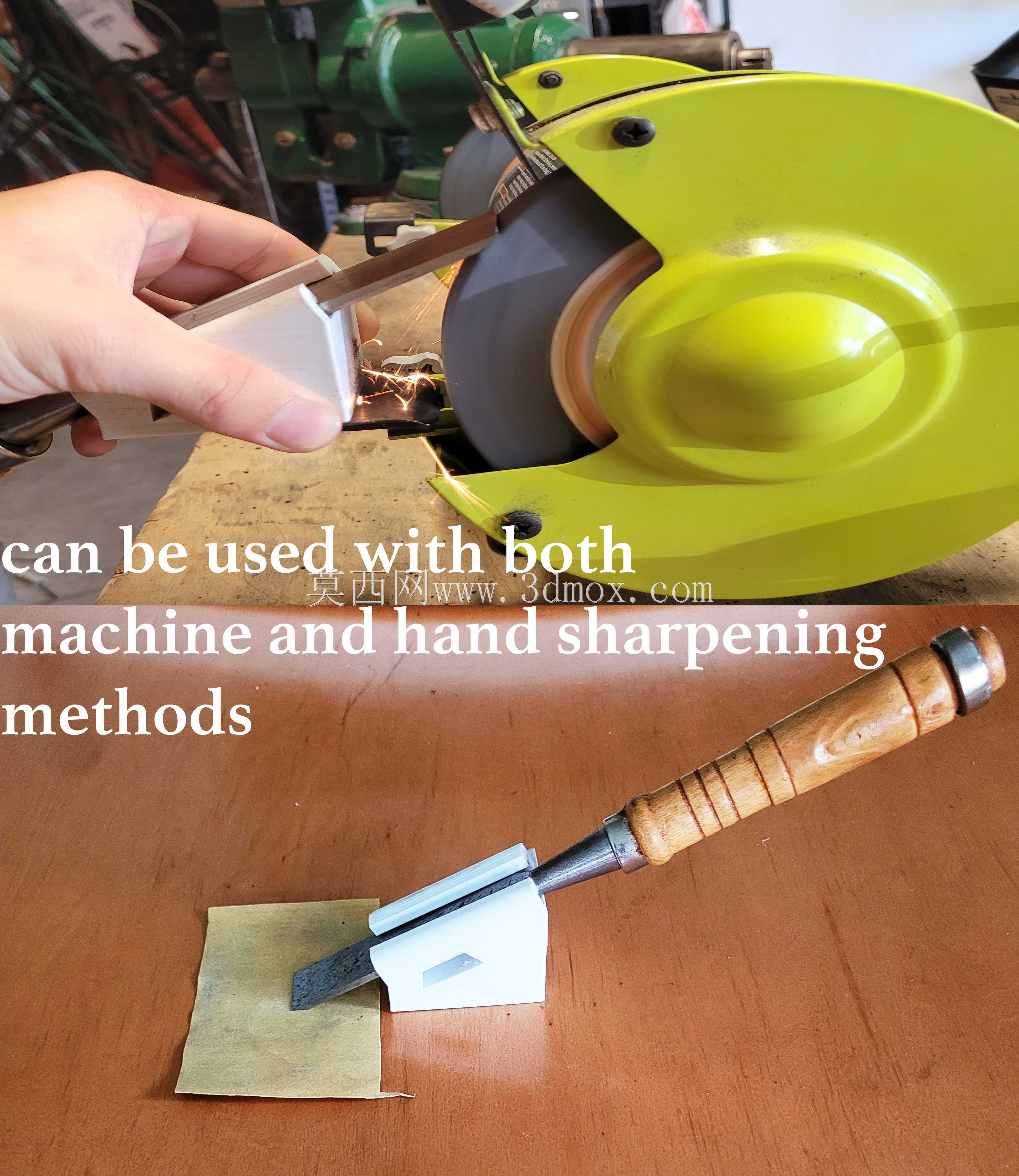

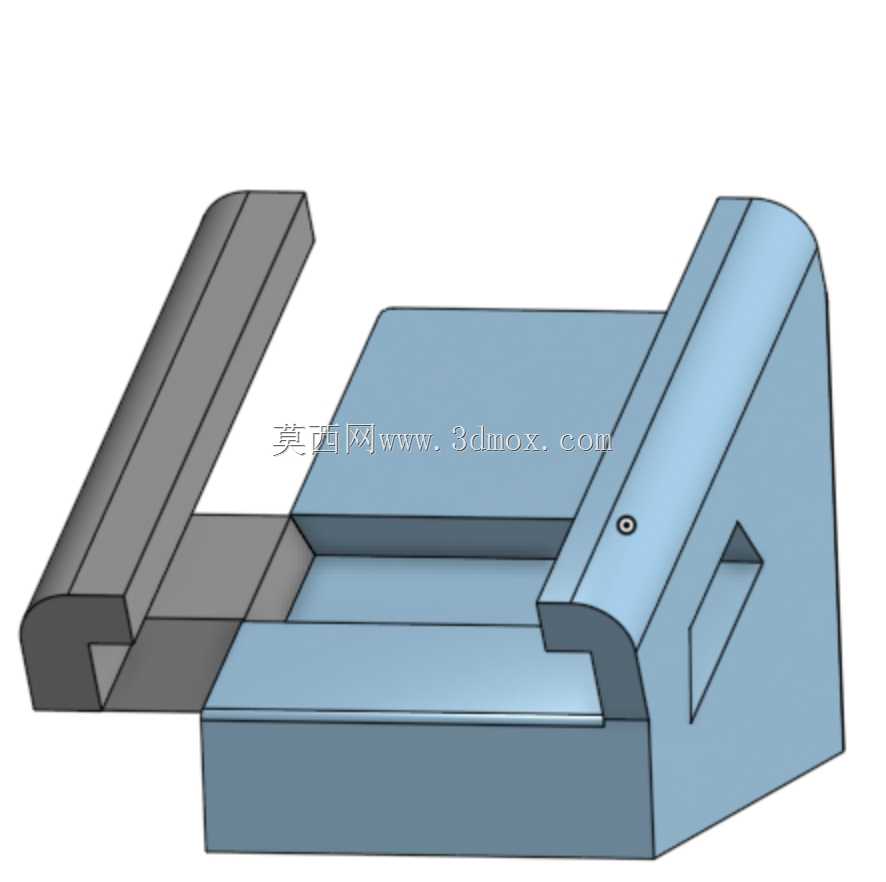

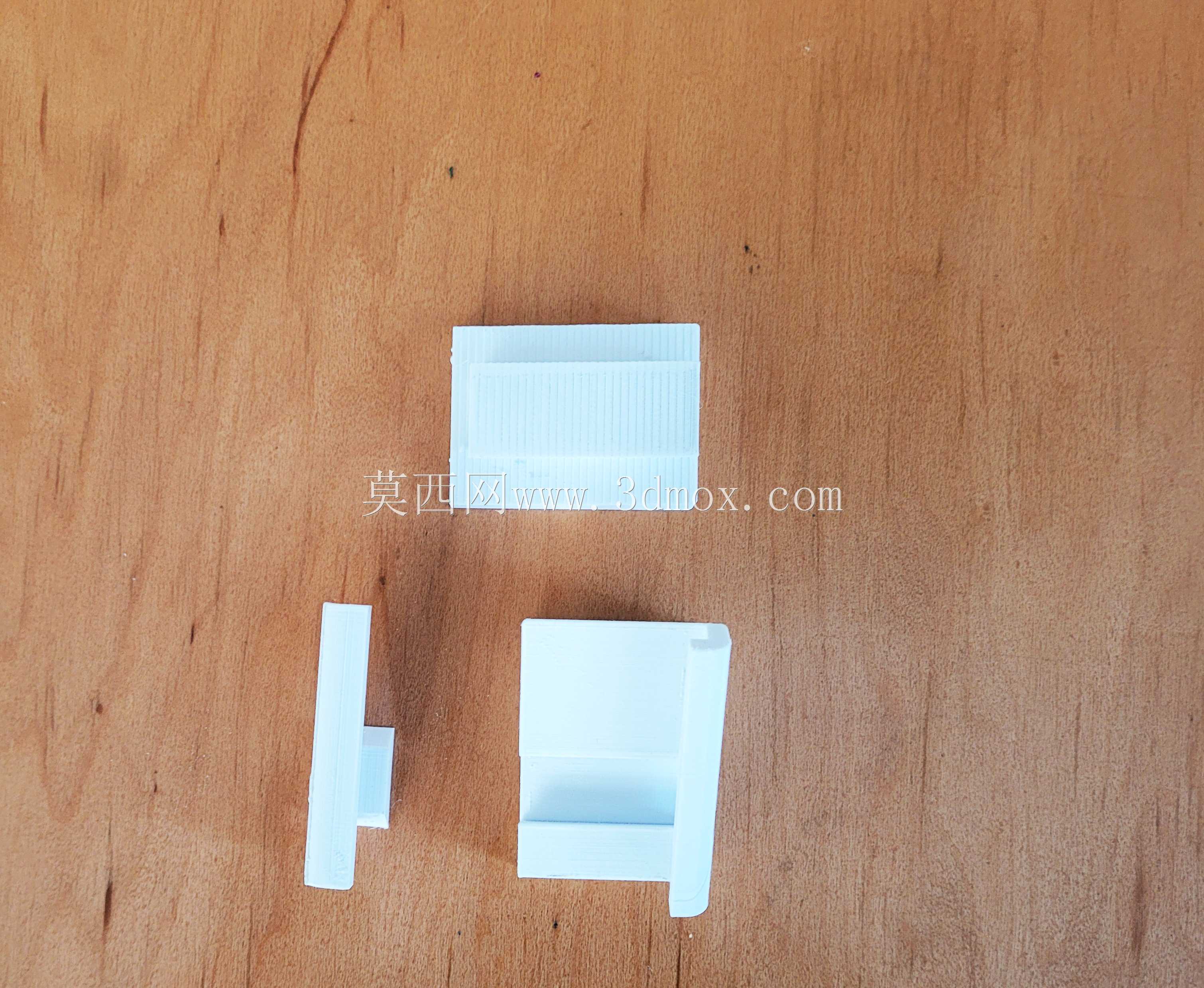

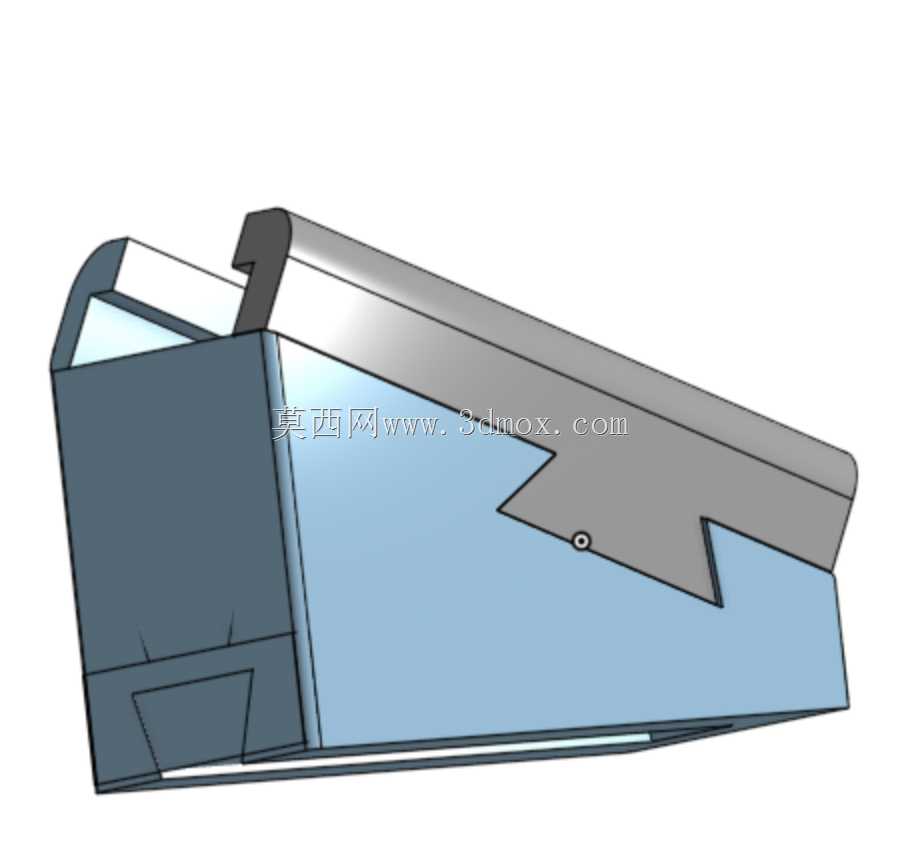

在木工加工、五金修磨、手工工具维护的日常作业场景中，凿类刀具的刃口角度一致性一直是影响加工精度的核心因素，手工持凿在砂轮或油石上修磨时，很容易因为手部抖动、施力不均出现刃口偏斜、角度偏差的问题，直接导致凿削作业时卡滞、崩刃、切面不平整，这套定位夹具正是为解决这类实际作业痛点设计的。从功能特性来看，夹具采用斜向定位槽结构，可将凿身牢牢卡合在预设角度位置，修磨过程中无需操作人员反复比对刃口角，只需将装夹好凿子的夹具贴合磨具工作面匀速推进，就能保证每次磨削的刃口角度完全统一，避免手工修磨常见的刃口弧度不均、两侧斜面不对称问题。设计思路上充分考虑了不同规格凿具的适配性，定位槽的夹持间隙做了渐进式余量设计，可适配常见宽度的平凿、斜边凿，夹具的握持部位做了贴合手指弧度的收边处理，操作人员单手持握即可完成装夹与推进动作，无需额外的锁紧结构，装拆效率比传统螺栓压紧式夹具提升数倍，适合高频次的修磨作业场景。从实际使用的边界条件来看，该夹具可适配桌面型砂轮机、手持油石、金刚石磨盘等多种修磨设备，夹具与磨具接触的底面做了耐磨平面处理，长期往复摩擦也不会出现凹陷变形，能持续保证定位基准的平面度。针对3D打印制作的场景，结构上做了无支撑优化，打印时无需添加额外支撑结构就能保证定位槽的尺寸精度，2mm的整体壁厚既保证了装夹刚性，又不会因为壁厚过大导致打印耗时过长，4mm喷嘴的普通桌面级3D打印机即可完成制作，无需高精度工业级打印设备。在木工作业工坊、五金维修站点、职业院校实训场地这类需要频繁修磨手动刀具的场景中，这类小型辅具能大幅降低刃磨的操作门槛，即使是刚接触工具修磨的新手，也能借助夹具磨出角度标准、刃口平直的凿刃，减少因为刃口不合格导致的木料报废、刀具损耗问题。夹具整体没有复杂的活动部件，不存在卡滞、磨损后失效的问题，长期使用仅需定期检查底面的磨损量，当底面磨损超过0.2mm时重新打磨基准面即可恢复定位精度，维护成本极低。
