四英寸吊环螺栓锻造工装模具结构

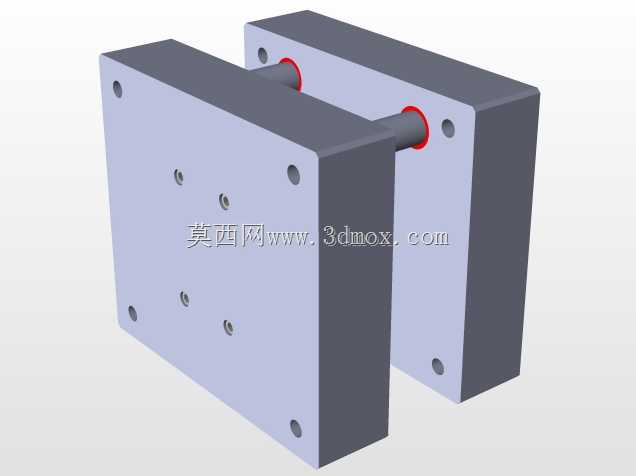

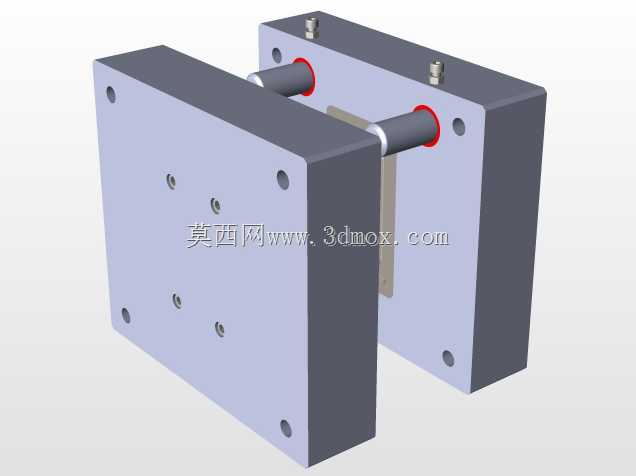

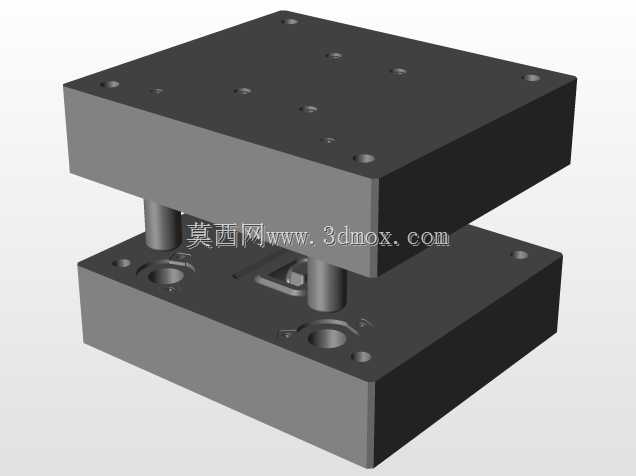

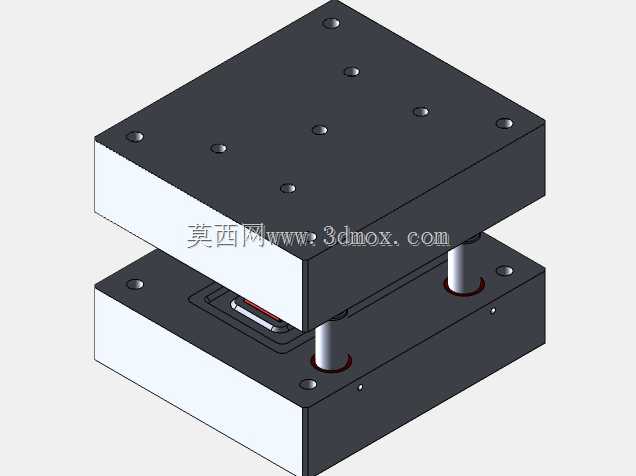

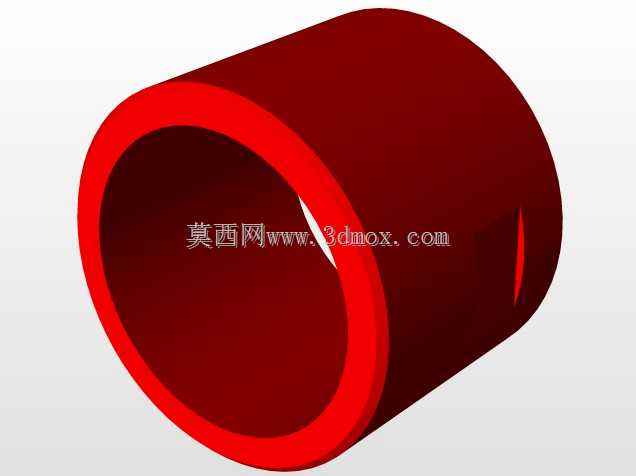

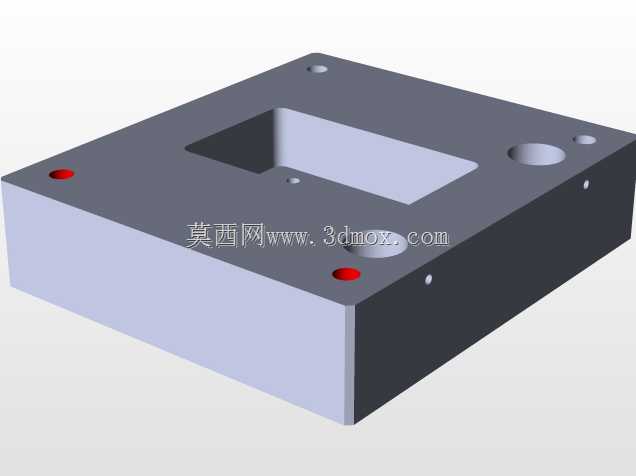

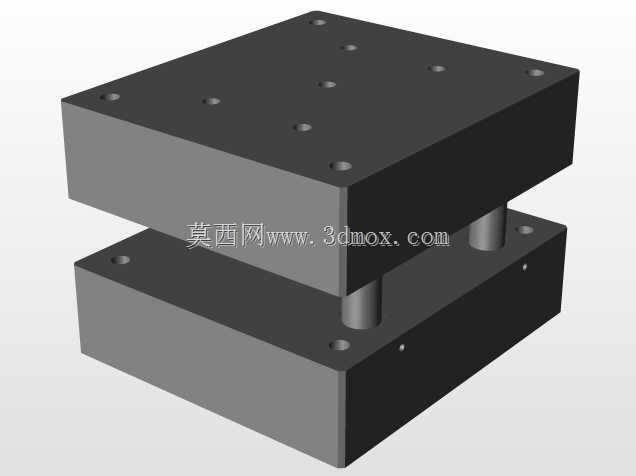

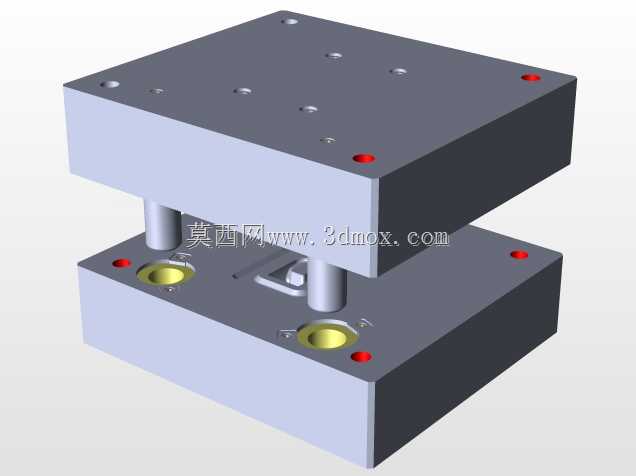

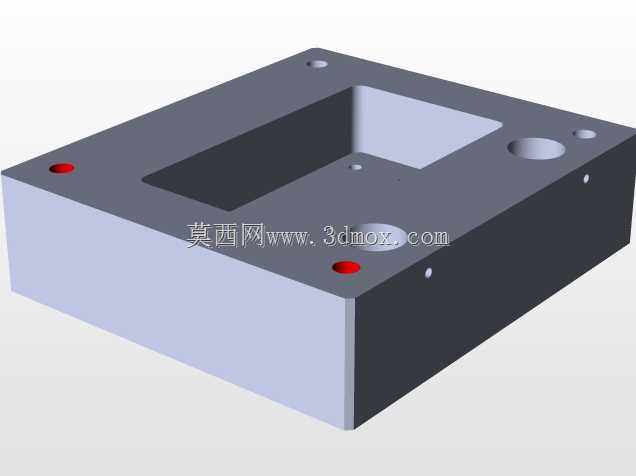

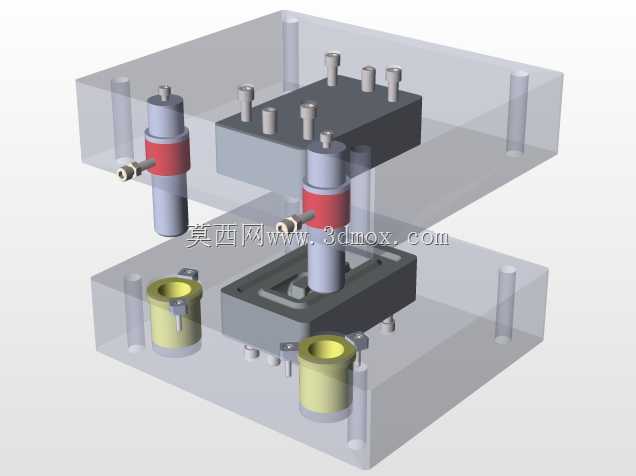

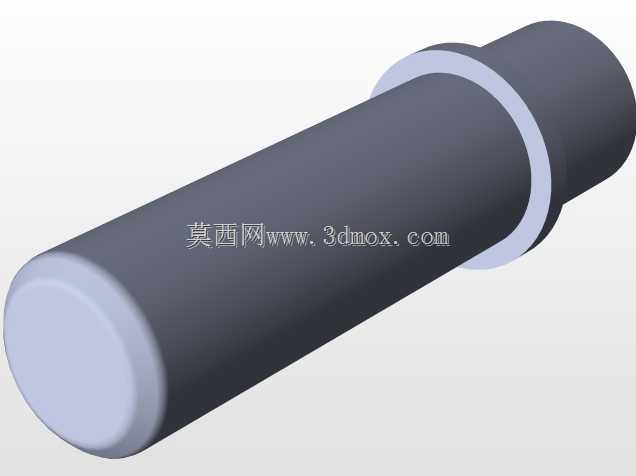

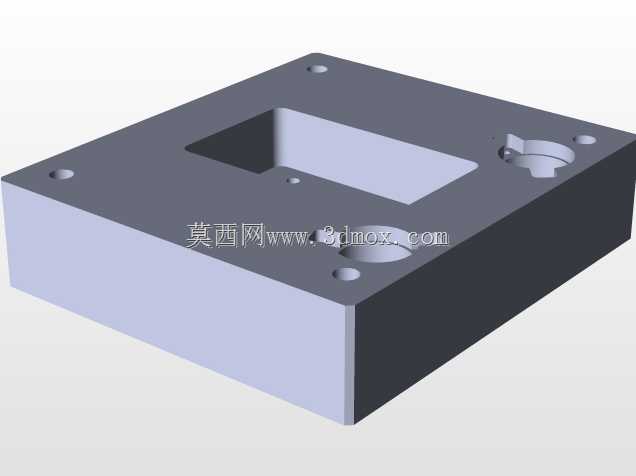

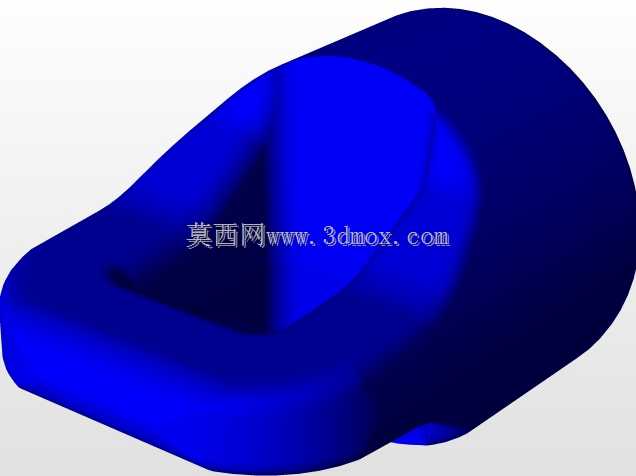

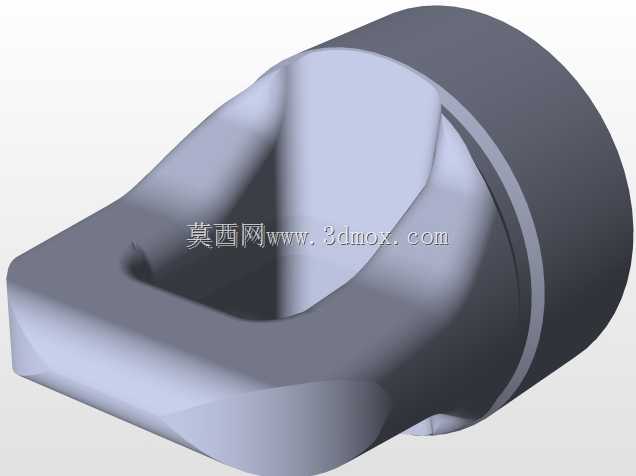

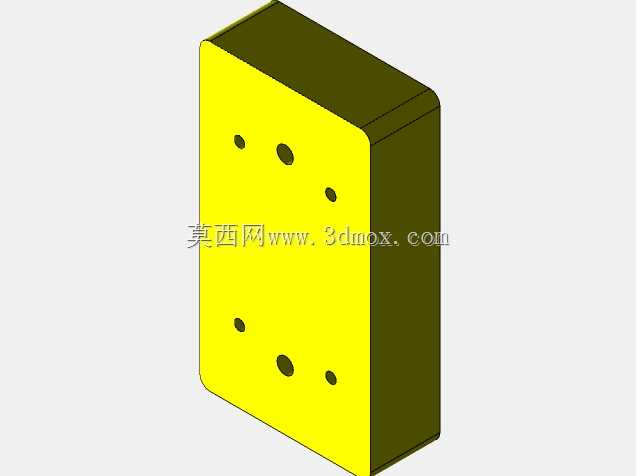

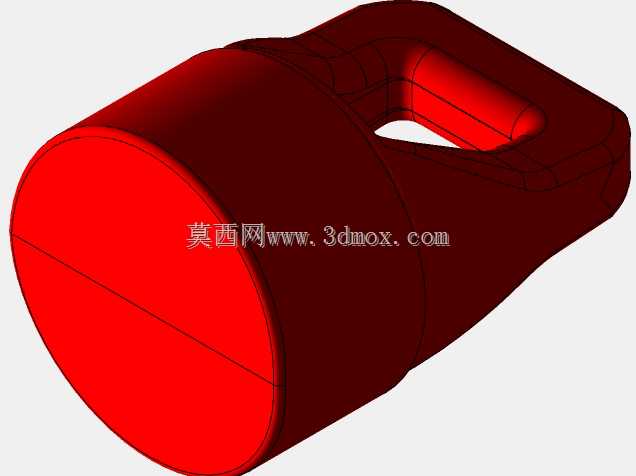

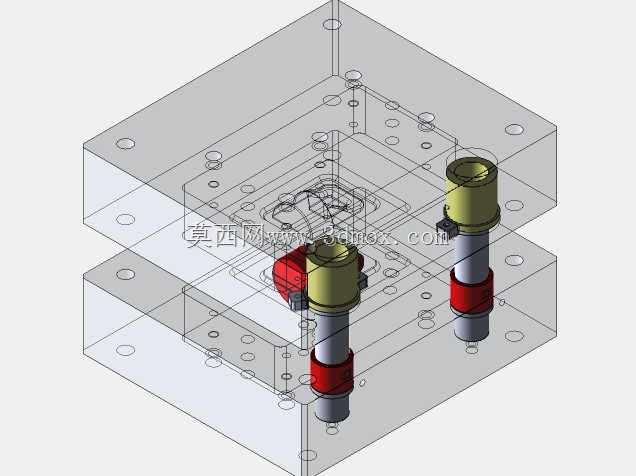

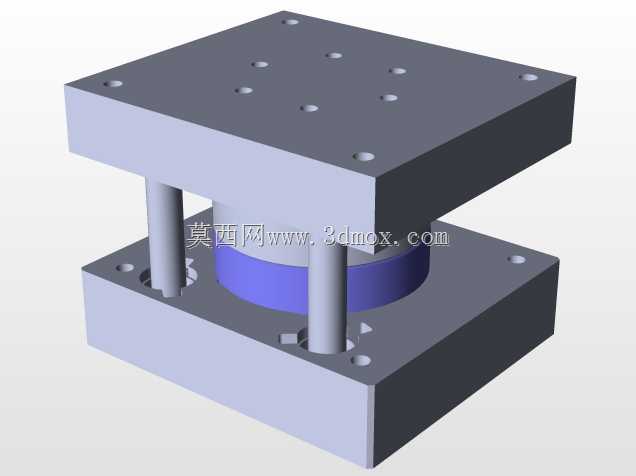

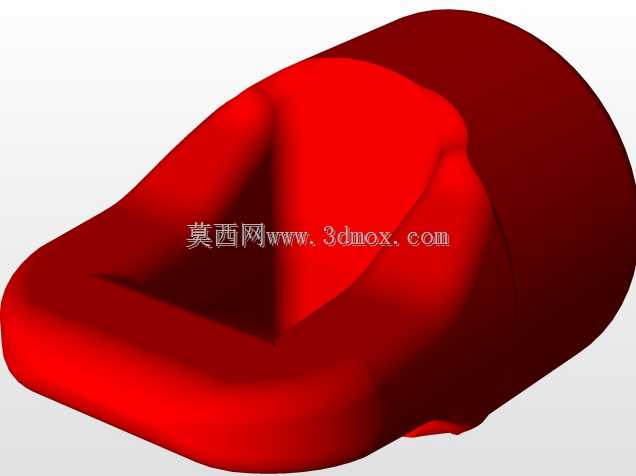

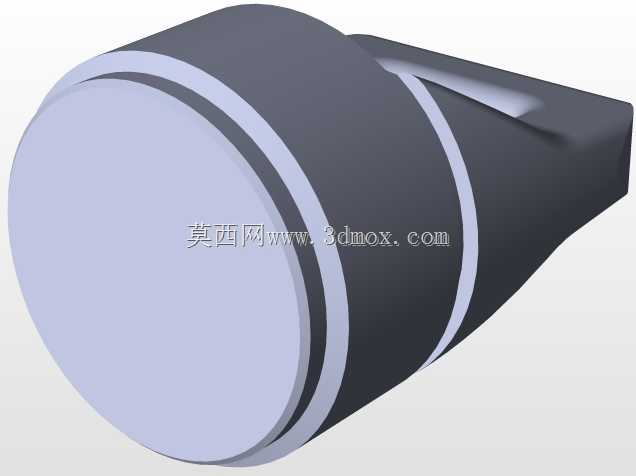

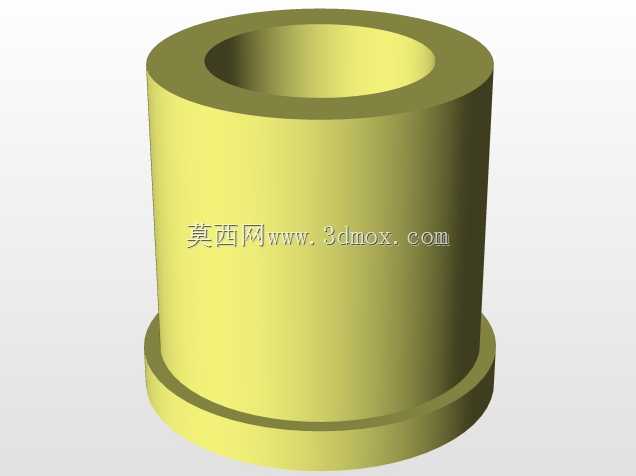

这套吊环螺栓锻造模具，主要面向紧固件行业的热锻成型工序，适配4英寸规格吊环螺栓的批量锻打生产，在起重配件、通用五金连接件的制造场景中应用广泛，可直接配套现有热模锻压力机使用，无需额外改动设备安装接口。整套模具采用上下对开式模架结构，上下模座通过对角布置的导柱导套实现合模导向，导柱采用高耐磨合金钢材质，配合间隙控制在热锻工况允许的公差范围内，避免高温下模体膨胀导致的导向卡滞，同时保证合模时型腔的对位精度，减少锻件错差带来的后续加工余量。上模座与下模座均采用加厚钢板加工而成，表面均匀布置的沉头安装孔用于模座与设备滑块、工作台的紧固连接，孔位排布符合通用锻压设备的T型槽间距标准，安装时可直接通过T型螺栓锁紧，无需额外加工转接板。下模型腔直接加工在模芯镶块上，镶块采用过盈配合嵌入下模座的安装槽内，当型腔出现磨损或需要更换生产规格时，可单独拆卸更换镶块，无需更换整套模座，大幅降低工装维护成本。上模的成型凸台与下模型腔的轮廓完全匹配，合模时可完成吊环螺栓头部环体与杆部衔接位置的锻造成型，分模面设置在锻件最大轮廓处，便于锻打完成后工件的脱模取件，同时减少飞边的打磨工作量。模架的闭合高度、开模行程均适配常规吨位热锻设备的参数范围，上下模座的外形尺寸经过优化，在保证模体刚性的前提下尽可能减少整体重量，降低设备滑块的负载。导柱的伸出长度经过精确计算，合模过程中导柱先进入导套完成导向，之后上下模才接触坯料，避免锻打时的侧向力损坏型腔。模具的承压面经过平面度精磨处理，保证锻打时受力均匀，避免局部应力集中导致模体开裂。在实际生产场景中，这套模具可完成加热后棒料的一次模锻成型，锻出的坯料轮廓接近成品尺寸，后续仅需少量机加工即可完成成品吊环螺栓的制作，相比自由锻工艺大幅提升生产效率，同时保证同批次产品的尺寸一致性，降低材料损耗。模架上预留的起吊螺孔方便模具的吊装转运，适配车间内的起重设备换模作业，日常维护时仅需定期检查导柱导套的润滑情况、型腔的磨损量即可，整体结构可靠，适合长期批量生产使用。
