三工位手动压紧圆形基座工装夹具

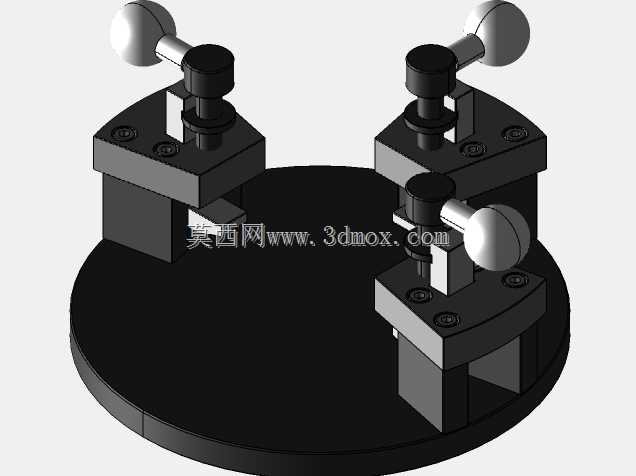

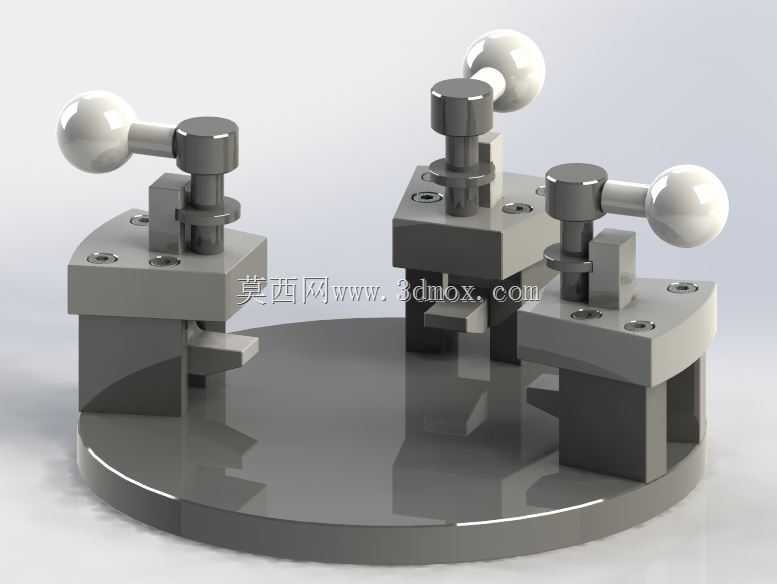

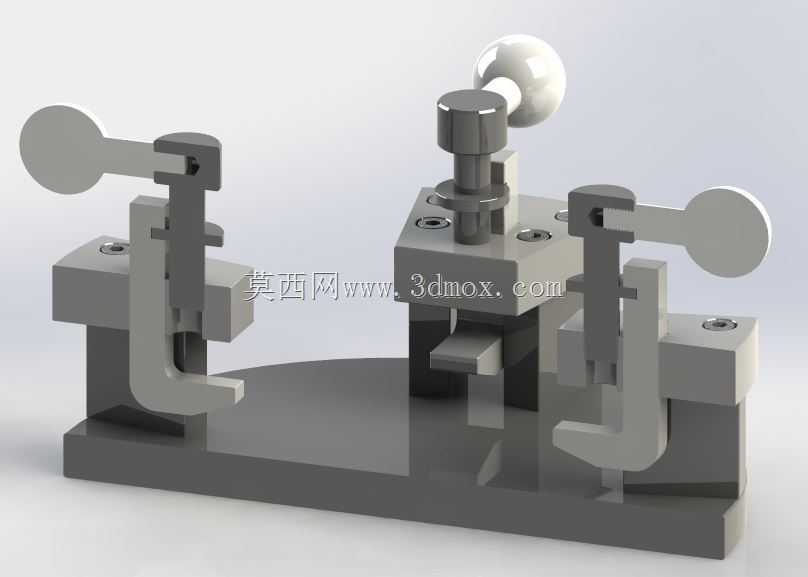

这款三工位手动压紧夹具主要面向小尺寸工件的多工位同步装夹场景，常见于小型零件的铣削加工、钻孔工序、尺寸检测工位以及小批量装配环节，能够在单基座上完成三个工件的同步装夹定位，减少反复拆装夹具的辅助工时，在多品种小批量的机加工车间、计量室检测工位都有较高的适配性。夹具整体采用圆形基座作为承载主体，底部为平整安装面，可直接通过基座上预留的沉头孔固定在机床工作台、检测平台或者装配流水线的工位台面上，安装时无需额外制作转接板，基座的圆形轮廓能够适配回转类工作台的安装边界，在需要转位加工的场景下也能直接匹配四轴转台的安装尺寸。三个夹紧单元沿圆形基座周向均匀分布，每个单元都采用独立的手动螺旋压紧结构，操作端设置带球形握柄的操作杆，操作人员握持时施力方便，无需额外配套扳手类工具即可完成压紧与松脱动作，球形握柄的表面做光滑过渡处理，长时间操作也不会出现硌手的问题。每个夹紧单元的压头位置都做了可调设计，可根据待装夹工件的高度差调整压块的伸出长度，适配不同厚度的小型工件装夹需求，压块与工件接触的端面做了平面处理，避免压伤工件表面，对于表面质量要求较高的工件，也可自行在压块端面粘贴聚氨酯垫进行防护。设计过程中优先考虑了装夹的定位精度，每个夹紧单元的定位块都与基座做了销钉定位，保证三个工位的定位基准一致性，重复装夹时的定位偏差可控制在0.02mm以内，能够满足常规机加工与尺寸检测的精度要求。夹紧单元的立柱与基座之间采用螺栓锁紧连接，若后续需要适配不同外形的工件，可直接更换对应形状的定位块与压头，无需重新制作整个基座，具备较强的改造拓展空间。基座的厚度经过受力校核，在三个工位同时达到最大夹紧力的情况下，基座不会出现翘曲变形，保证装夹过程中的整体刚性，避免加工过程中出现振刀或者工件移位的问题。每个夹紧单元的螺旋副都做了润滑槽设计，日常维护时只需在润滑槽内注入少量润滑脂即可保证操作顺畅，长期使用也不会出现卡滞问题。
