双工位多动作同步夹紧组合夹具结构

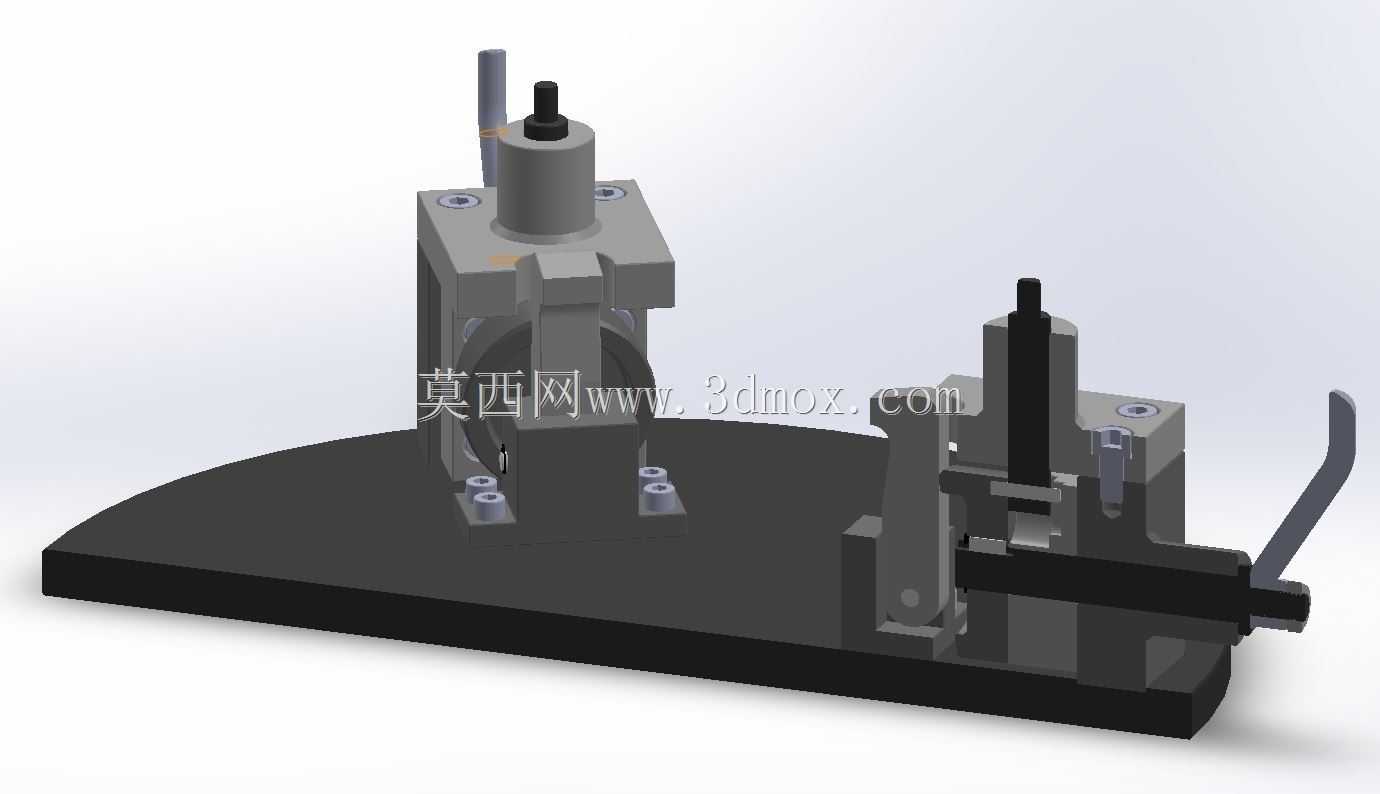

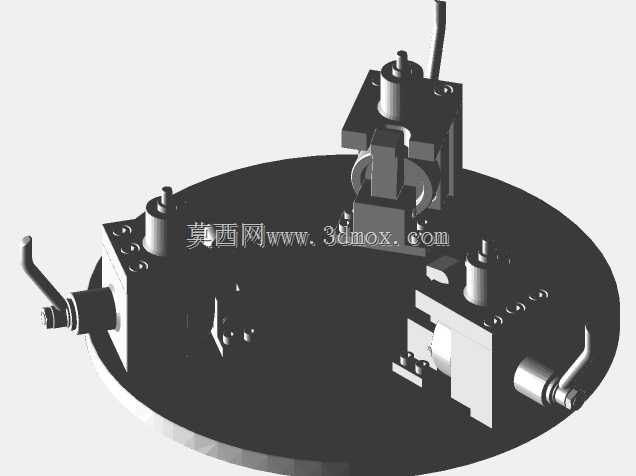

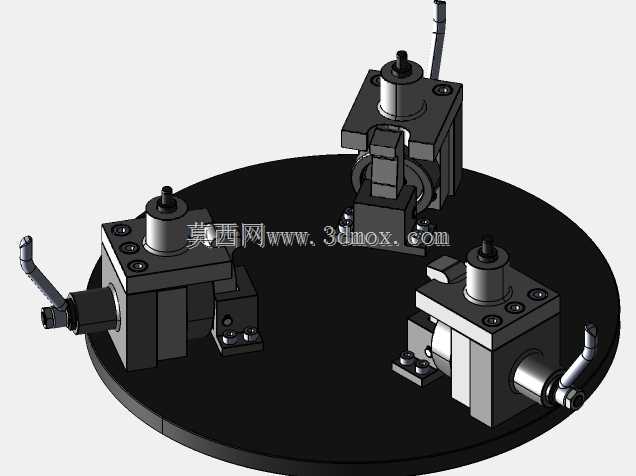

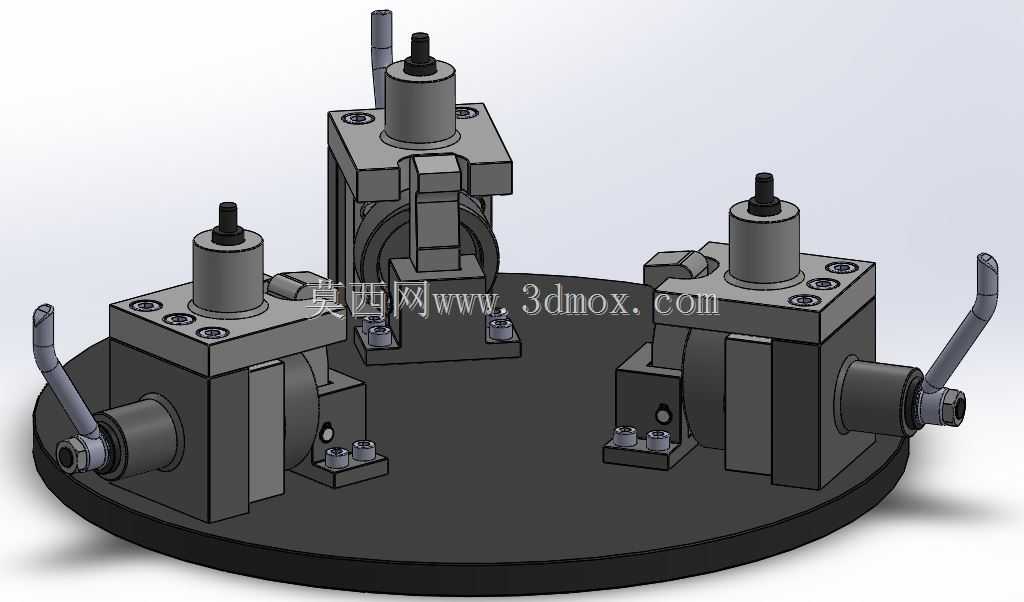

这款组合夹具主要面向中小批量多工序的机加工、部件装配场景设计，可同时完成两组工件的装夹定位，适配轴类、小型异形壳体类零件的铣削、钻孔、压装等工序，在多品种小批量的生产线上，能有效减少单工位夹具的换型等待时间，提升工位的单位时间产出。从结构布局来看，夹具采用扇形一体化铸铁底座作为安装载体，底座上预留了多组T型槽安装位与定位销孔，可根据待加工工件的外形尺寸调整两个夹紧单元的相对位置，底座的安装边界可适配常规600mm行程的立式加工中心工作台，也可直接固定在装配流水线的专用工位台面上，无需额外制作过渡连接板。两个夹紧单元采用差异化的结构设计，左侧单元集成了弹簧伸缩卡箍与轴向定位顶杆，针对带外圆特征的工件，可通过侧面的手柄操作实现卡箍的同步收缩，卡箍内侧预留了防滑齿槽，避免装夹过程中工件出现周向转动，顶部的压头采用可更换式硬质合金镶件，可根据工件的压紧面形状快速替换，减少夹具整体的换型成本。右侧单元采用杠杆式压紧与侧推定位结合的结构，侧推螺杆带细牙螺纹调节功能，可针对不同壁厚的工件调整侧推行程，杠杆压臂的转轴处加装了阻尼衬套，避免长期使用后出现压臂晃动导致的压紧精度下降，压臂末端的压头带浮动自适应结构，可贴合存在微小平面度误差的工件表面，避免局部压应力过大造成工件表面损伤。设计过程中特意在两个夹紧单元之间预留了足够的刀具操作空间与装配作业空间，左侧单元与右侧单元的最小间距可调整至120mm，最大间距可拓展至350mm，可覆盖绝大多数小型机械零件的装夹尺寸需求。夹具的所有活动部件均预留了润滑注油孔，日常维护时可直接通过注油孔向转轴、滑动配合面加注润滑脂，无需拆解夹具结构。在夹紧力控制方面，两个单元的操作手柄处都设置了限位挡块，避免操作人员施加过大的操作力导致工件变形，同时卡箍与压头的行程都做了硬限位设计，防止部件超出行程出现脱落或碰撞。底座的底面经过精磨处理，平面度控制在0.02mm以内，安装到设备工作台后可保证整体的定位基准精度，所有定位销孔均采用配做工艺，与底座的位置度公差控制在0.015mm以内，保证重复装夹的精度一致性。这款夹具没有采用复杂的气动或液压驱动结构，全部采用手动操作，无需外接气源或液压站，适合没有集中动力供给的小型加工车间使用，也可作为临时补产工位的快速装夹工具，整体结构的零部件通用化率超过80%，易损件均可直接采购标准五金件替换，降低后期的维护成本。
