管道焊接用双工位压紧定位夹具结构

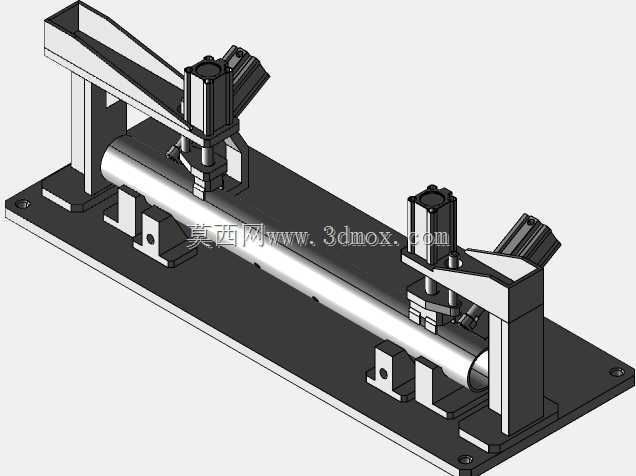

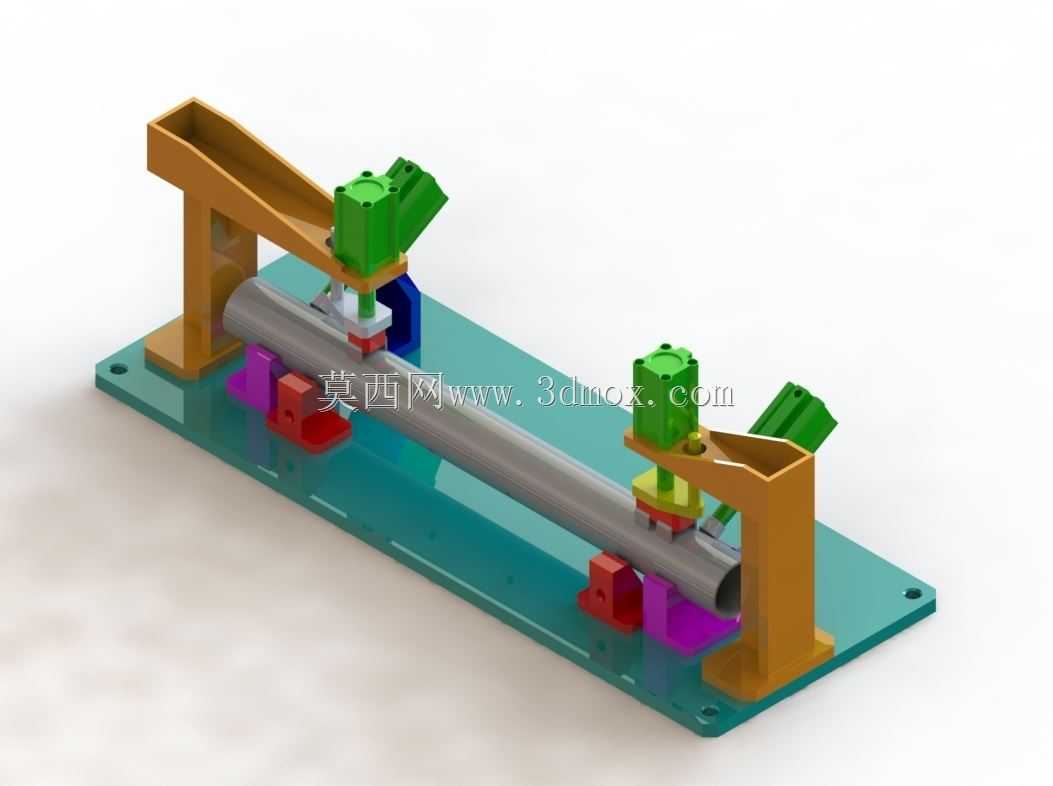

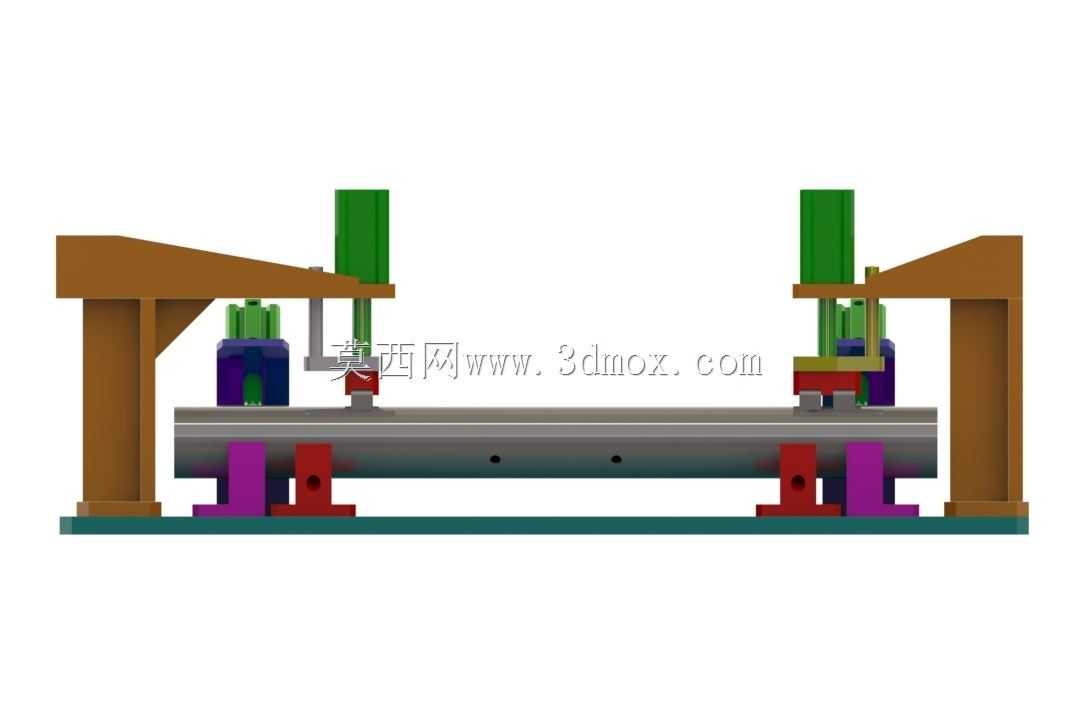

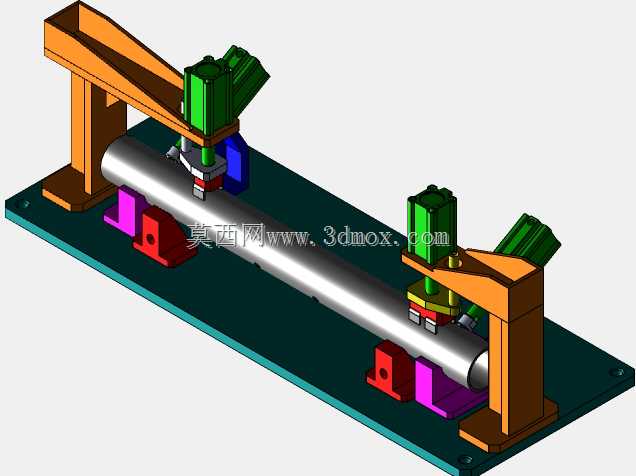

这套夹具主要面向中小直径金属圆管的对接焊、附件焊工序场景，在管材加工、钢结构预制、流体管路生产车间的焊接工位上应用广泛，核心作用是替代人工手扶、简易码夹的传统定位方式，解决长管焊接过程中易出现的轴线偏移、焊口错位、焊接变形超差的实际问题。整套夹具采用底板式安装结构，基座为整块加工的钢制平板，底面做铣平处理，可直接通过螺栓固定在焊接工作平台或者变位机的安装面上，安装边界预留了足够的焊枪操作空间，不会在环形焊缝焊接时出现结构干涉。从结构设计逻辑来看，这套夹具采用双支撑点对称布局，两个L型立式支架分别固定在底板的对应位置，匹配待焊管道的长度设置支撑间距，每个支架上集成了快速压紧组件，压紧端配设仿形压块，压块的弧面与待焊管道的外圆曲率完全匹配，压紧时可以保证管道轴线与底板基准面平行，避免装夹后管道出现翘曲。每个压紧点位下方都设置了可调式定位支撑块，不同颜色的垫块对应不同的高度调节档位，可适配一定外径范围内的圆管装夹，无需更换整套夹具就能完成相近规格管材的装夹定位，减少了工装换型的调整时间。夹具的压紧组件采用手动快速夹钳的结构形式，操作端设置在支架外侧，操作人员装夹时只需要扳动夹钳手柄就能完成压紧与松开动作，单根管道的装夹耗时可以控制在十秒以内，大幅提升批量焊接的作业效率。在设计过程中，所有与工件接触的压块、支撑块都做了倒角处理，避免装夹时刮伤管材表面，立式支架与底板之间采用定位销加螺栓的连接方式，长期使用出现磨损后可以单独更换易损件，不需要整体报废工装。整套夹具的结构重心完全落在底板范围内，装夹长管时不会出现倾翻风险，底板上的安装孔采用长圆孔设计，安装时可以微调夹具的固定位置，适配不同工位的平台安装孔位偏差。实际使用时，待焊管道放置在下方支撑块上后，调整管道的轴向位置对齐焊口，扳动两侧的快速夹钳完成压紧，就可以开展焊接作业，焊接过程中夹具的刚性足够支撑管道重量，不会因为焊接应力释放出现工件移位，焊后工件的形位公差可以满足常规管路焊接的精度要求，不需要后续大量的校形工序。
